產品中心

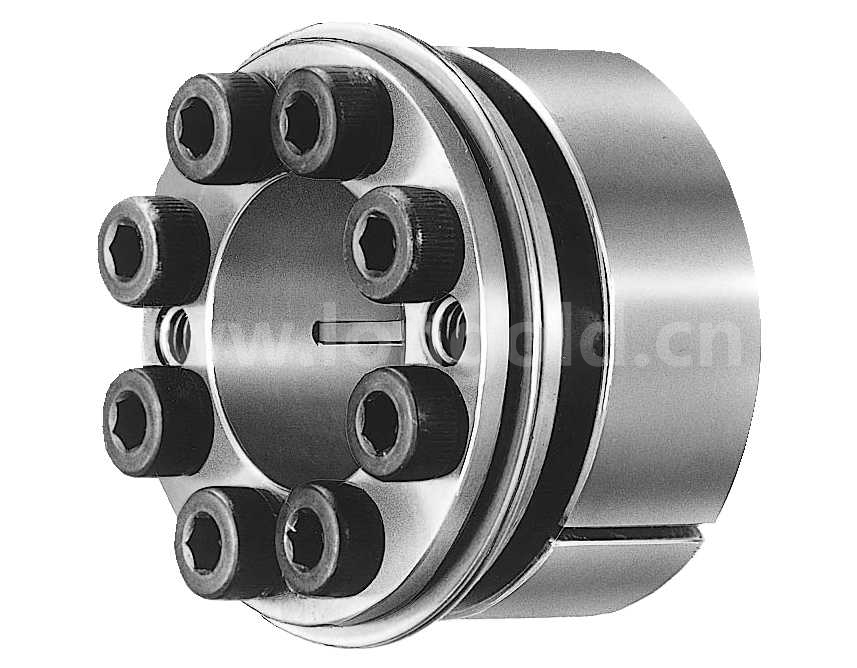

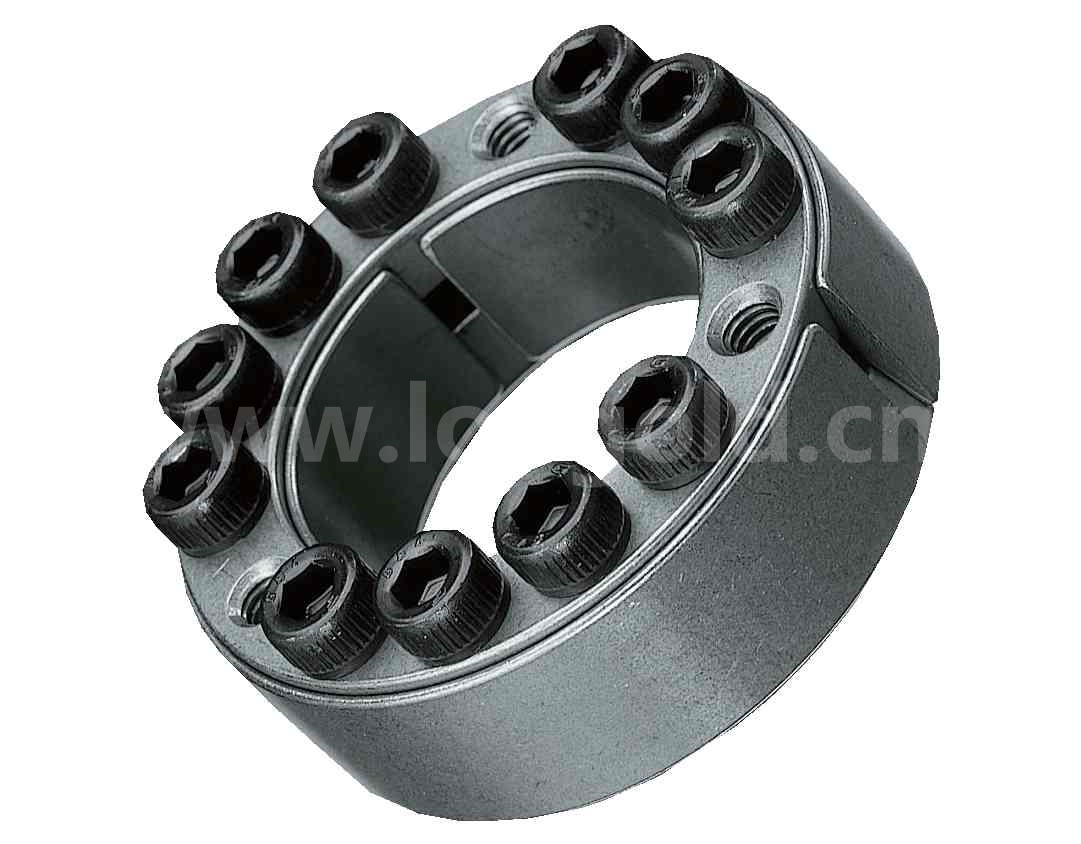

聯結件 AS系列

最普遍的通用類型。標準規格（有英制尺寸）, 無電解鎳規格, 不銹鋼規格。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 安裝·拆卸方便的通用類型。

◎ 尺寸種類豐富，對應大徑軸。

◎ 采用高強度的緊固螺栓，螺栓使用量比他社的同等品少，可有效減少組裝工時。

◎ 提供不銹鋼規格、無電解鎳規格、英制尺寸的商品。

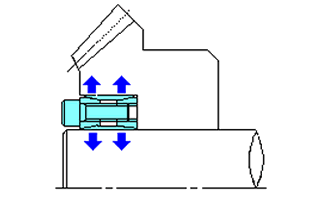

構造

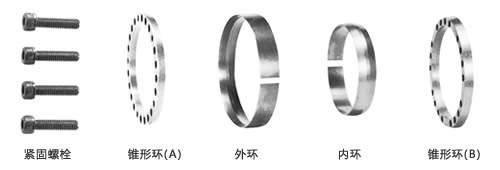

* AS系列只是由錐形環(A)、錐形環(B)、外環、內環、緊固螺栓共5個零部件構成，通過擰緊緊固螺栓來實現強力的緊固。

規格種類

規格	型號	適用軸徑	傳遞扭矩
規格	型號	適用軸徑	N?m	kgf?m
標準規格	AS系列	φ19～φ300	294～173000	30～17700
無電解鎳規格	AS-KP系列	φ19～φ300	245～151000	25～15400
不銹鋼規格	AS-SS系列	φ19～φ150	196～20900	20～2130

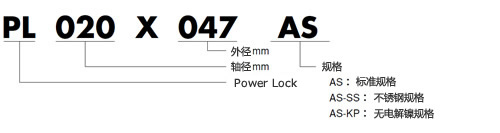

型號表示

標準規格	不銹鋼規格	無電解鍍鎳規格
PL019X047AS	PL019X047AS-SS	PL019X047AS-KP
PL020X047AS	PL020X047AS-SS	PL020X047AS-KP
PL022X047AS	PL022X047AS-SS	PL022X047AS-KP
PL024X050AS	PL024X050AS-SS	PL024X050AS-KP
PL025X050AS	PL025X050AS-SS	PL025X050AS-KP
PL028X055AS	PL028X055AS-SS	PL028X055AS-KP
PL030X055AS	PL030X055AS-SS	PL030X055AS-KP
PL032X060AS	PL032X060AS-SS	PL032X060AS-KP
PL035X060AS	PL035X060AS-SS	PL035X060AS-KP
PL038X065AS	PL038X065AS-SS	PL038X065AS-KP
PL040X065AS	PL040X065AS-SS	PL040X065AS-KP
PL042X075AS	PL042X075AS-SS	PL042X075AS-KP
PL045X075AS	PL045X075AS-SS	PL045X075AS-KP
PL048X080AS	PL048X080AS-SS	PL048X080AS-KP
PL050X080AS	PL050X080AS-SS	PL050X080AS-KP
PL055X085AS	PL055X085AS-SS	PL055X085AS-KP
PL060X090AS	PL060X090AS-SS	PL060X090AS-KP
PL065X095AS	PL065X095AS-SS	PL065X095AS-KP
PL070X110AS	PL070X110AS-SS	PL070X110AS-KP
PL075X115AS	PL075X115AS-SS	PL075X115AS-KP
PL080X120AS	PL080X120AS-SS	PL080X120AS-KP
PL085X125AS	PL085X125AS-SS	PL085X125AS-KP
PL090X130AS	PL090X130AS-SS	PL090X130AS-KP
PL095X135AS	PL095X135AS-SS	PL095X135AS-KP
PL100X145AS	PL100X145AS-SS	PL100X145AS-KP
PL110X155AS	PL110X155AS-SS	PL110X155AS-KP
PL120X165AS	PL120X165AS-SS	PL120X165AS-KP
PL130X180AS	PL130X180AS-SS	PL130X180AS-KP
PL140X190AS	PL140X190AS-SS	PL140X190AS-KP
PL150X200AS	PL150X200AS-SS	PL150X200AS-KP
PL160X210AS		PL160X210AS-KP
PL170X225AS		PL170X225AS-KP
PL180X235AS		PL180X235AS-KP
PL190X250AS		PL190X250AS-KP
PL200X260AS		PL200X260AS-KP
PL220X285AS		PL220X285AS-KP
PL240X305AS		PL240X305AS-KP
PL260X325AS		PL260X325AS-KP
PL280X355AS		PL280X355AS-KP
PL300X375AS		PL300X375AS-KP

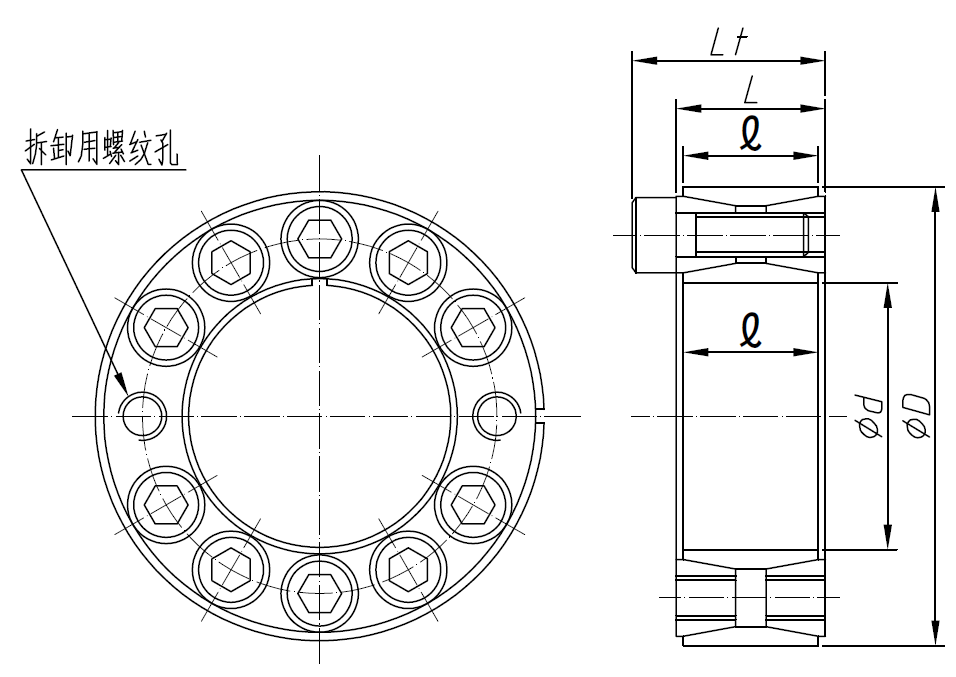

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL019X047AS	19	47	20	18	26	294	30	30.4	3100	241	24.6	98	10.0	6	M6×18	18.3	1.87	0.2
PL020X047AS	20	47	20	18	26	304	31	30.4	3100	229	23.4	98	10.0	6	M6×18	18.3	1.87	0.2
PL022X047AS	22	47	20	18	26	333	34	30.4	3100	209	21.3	98	10.0	6	M6×18	18.3	1.87	0.19
PL024X050AS	24	50	20	18	26	461	47	38.2	3900	241	24.6	116	11.8	8	M6×18	18.3	1.87	0.22
PL025X050AS	25	50	20	18	26	480	49	38.2	3900	231	23.6	116	11.8	8	M6×18	18.3	1.87	0.22
PL028X055AS	28	55	20	18	26	539	55	38.2	3900	207	21.1	106	10.8	8	M6×18	18.3	1.87	0.25
PL030X055AS	30	55	20	18	26	578	59	38.2	3900	193	19.7	106	10.8	8	M6×18	18.3	1.87	0.24
PL032X060AS	32	60	20	18	26	784	80	49.0	5000	228	23.3	123	12.5	10	M6×18	18.3	1.87	0.27
PL035X060AS	35	60	20	18	26	862	88	49.0	5000	209	21.3	123	12.5	10	M6×18	18.3	1.87	0.27
PL038X065AS	38	65	20	18	26	1029	105	53.9	5500	212	21.6	123	12.6	11	M6×18	18.3	1.87	0.3
PL040X065AS	40	65	20	18	26	1088	111	53.9	5500	201	20.5	123	12.6	11	M6×18	18.3	1.87	0.3
PL042X075AS	42	75	24	21	32	1720	175	81.3	8300	247	25.2	138	14.1	9	M8×22	40.2	4.1	0.51
PL045X075AS	45	75	24	21	32	1840	188	81.3	8300	230	23.5	138	14.1	9	M8×22	40.2	4.1	0.51
PL048X080AS	48	80	24	21	32	1960	200	81.3	8300	217	22.1	130	13.3	9	M8×22	40.2	4.1	0.55
PL050X080AS	50	80	24	21	32	2050	209	81.3	8300	208	21.2	130	13.3	9	M8×22	40.2	4.1	0.55
PL055X085AS	55	85	24	21	32	2750	281	100.0	10200	230	23.5	149	15.2	11	M8×22	40.2	4.1	0.6
PL060X090AS	60	90	24	21	32	3000	306	100.0	10200	212	21.6	141	14.4	11	M8×22	40.2	4.1	0.64
PL065X095AS	65	95	24	21	32	3550	362	108.8	11100	213	21.7	146	14.9	12	M8×22	40.2	4.1	0.69
PL070X110AS	70	110	28	25	38	5490	560	159	16200	241	24.6	154	15.7	11	M10×25	81.3	8.3	1.21
PL075X115AS	75	115	28	25	38	5880	600	159	16200	225	23.0	147	15.0	11	M10×25	81.3	8.3	1.27
PL080X120AS	80	120	28	25	38	6270	640	159	16200	212	21.6	141	14.4	11	M10×25	81.3	8.3	1.33
PL085X125AS	85	125	28	25	38	7350	750	173	17700	217	22.1	148	15.1	12	M10×25	81.3	8.3	1.41
PL090X130AS	90	130	28	25	38	7740	790	173	17700	205	20.9	142	14.5	12	M10×25	81.3	8.3	1.47
PL095X135AS	95	135	28	25	38	8920	910	187	19100	211	21.5	148	15.1	13	M10×25	81.3	8.3	1.54
PL100X145AS	100	145	33	29	45	11560	1180	231	23600	213	21.7	147	15.0	11	M12×30	142	14.5	2.09
PL110X155AS	110	155	33	29	45	12600	1290	231	23600	193	19.7	137	14.0	11	M12×30	142	14.5	2.25
PL120X165AS	120	165	33	29	45	15100	1540	252	25700	193	19.7	140	14.3	12	M12×30	142	14.5	2.42
PL130X180AS	130	180	38	34	50	20500	2090	316	32200	190	19.4	137	14.0	15	M12×35	142	14.5	3.38
PL140X190AS	140	190	38	34	50	23500	2400	336	34300	188	19.2	139	14.2	16	M12×35	142	14.5	3.59
PL150X200AS	150	200	38	34	50	28300	2890	378	38600	198	20.2	148	15.1	18	M12×35	142	14.5	3.82
PL160X210AS	160	210	38	34	50	31900	3260	400	40800	196	20.0	149	15.2	19	M12×35	142	14.5	4.03
PL170X225AS	170	225	44	40	58	39200	4000	462	47100	180	18.4	136	13.9	16	M14×40	225	23	5.49
PL180X235AS	180	235	44	40	58	44100	4500	491	50100	181	18.5	139	14.2	17	M14×40	225	23	5.78
PL190X250AS	190	250	52	48	66	54900	5600	577	58900	169	17.2	128	13.1	20	M14×45	225	23	7.89
PL200X260AS	200	260	52	48	66	60600	6180	606	61800	169	17.2	129	13.2	21	M14×45	225	23	8.26
PL220X285AS	220	285	56	51	72	79500	8110	722	73700	172	17.5	132	13.5	18	M16×50	348	35.5	10.6
PL240X305AS	240	305	56	51	72	96300	9830	803	81900	174	17.8	137	14.0	20	M16×50	348	35.5	11.5
PL260X325AS	260	325	56	51	72	120000	12200	923	94200	185	18.9	148	15.1	23	M16×50	348	35.5	12.4
PL280X355AS	280	355	66	61	84	148000	15100	1062	108400	166	16.9	130	13.3	22	M18×60	475	48.5	18.7
PL300X375AS	300	375	66	61	84	173000	17700	1160	118000	169	17.2	135	13.8	24	M18×60	475	48.5	19.9

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL019X047AS -SS	19	47	20	18	26	196	20	21.6	2200	175	17.9	72	7.3	6	M6×18	13.7	1.4	0.20
PL020X047AS -SS	20	47	20	18	26	216	22	21.6	2200	167	17.0	72	7.3	6	M6×18	13.7	1.4	0.20
PL022X047AS -SS	22	47	20	18	26	235	24	21.6	2200	152	15.5	72	7.3	6	M6×18	13.7	1.4	0.19
PL024X050AS -SS	24	50	20	18	26	343	35	28.4	2900	186	19.0	89	9.1	8	M6×18	13.7	1.4	0.22
PL025X050AS -SS	25	50	20	18	26	353	36	28.4	2900	178	18.2	89	9.1	8	M6×18	13.7	1.4	0.22
PL028X055AS -SS	28	55	20	18	26	402	41	28.4	2900	160	16.3	81	8.3	8	M6×18	13.7	1.4	0.25
PL030X055AS -SS	30	55	20	18	26	431	44	28.4	2900	149	15.2	81	8.3	8	M6×18	13.7	1.4	0.24
PL032X060AS -SS	32	60	20	18	26	568	58	35.3	3600	174	17.8	93	9.5	10	M6×18	13.7	1.4	0.27
PL035X060AS -SS	35	60	20	18	26	627	64	35.3	3600	160	16.3	93	9.5	10	M6×18	13.7	1.4	0.27
PL038X065AS -SS	38	65	20	18	26	745	76	39.2	4000	157	16.0	95	9.7	11	M6×18	13.7	1.4	0.30
PL040X065AS -SS	40	65	20	18	26	794	81	39.2	4000	149	15.2	95	9.7	11	M6×18	13.7	1.4	0.30
PL042X075AS -SS	42	75	24	21	32	1230	126	58.8	6000	187	19.1	105	10.7	9	M8×22	33.3	3.4	0.51
PL045X075AS -SS	45	75	24	21	32	1330	136	58.8	6000	174	17.8	105	10.7	9	M8×22	33.3	3.4	0.51
PL048X080AS -SS	48	80	24	21	32	1410	144	58.8	6000	164	16.7	98	10.0	9	M8×22	33.3	3.4	0.55
PL050X080AS -SS	50	80	24	21	32	1480	151	58.8	6000	157	16.0	98	10.0	9	M8×22	33.3	3.4	0.55
PL055X085AS -SS	55	85	24	21	32	1990	203	71.5	7300	174	17.8	113	11.5	11	M8×22	33.3	3.4	0.60
PL060X090AS -SS	60	90	24	21	32	2170	221	71.5	7300	160	16.3	107	10.9	11	M8×22	33.3	3.4	0.64
PL065X095AS -SS	65	95	24	21	32	2560	261	78.4	8000	161	16.4	110	11.2	12	M8×22	33.3	3.4	0.69
PL070X110AS -SS	70	110	28	25	38	4020	410	117	11900	185	18.9	119	12.1	11	M10×25	67.6	6.9	1.21
PL075X115AS -SS	75	115	28	25	38	4310	440	117	11900	173	17.7	113	11.5	11	M10×25	67.6	6.9	1.27
PL080X120AS -SS	80	120	28	25	38	4610	470	117	11900	163	16.6	109	11.1	11	M10×25	67.6	6.9	1.33
PL085X125AS -SS	85	125	28	25	38	5390	550	127	13000	167	17.0	114	11.6	12	M10×25	67.6	6.9	1.41
PL090X130AS -SS	90	130	28	25	38	5680	580	127	13000	158	16.1	109	11.1	12	M10×25	67.6	6.9	1.47
PL095X135AS -SS	95	135	28	25	38	6470	660	138	14100	162	16.5	114	11.6	13	M10×25	67.6	6.9	1.54
PL100X145AS -SS	100	145	33	29	45	8400	860	170	17300	162	16.5	113	11.5	11	M12×30	118	12.0	2.09
PL110X155AS -SS	110	155	33	29	45	9300	950	170	17300	148	15.1	105	10.7	11	M12×30	118	12.0	2.25
PL120X165AS -SS	120	165	33	29	45	11100	1130	185	18900	148	15.1	108	11.0	12	M12×30	118	12.0	2.42
PL130X180AS -SS	130	180	38	34	50	15000	1530	231	23600	146	14.9	106	10.8	15	M12×35	118	12.0	3.38
PL140X190AS -SS	140	190	38	34	50	17200	1760	247	25200	144	14.7	107	10.9	16	M12×35	118	12.0	3.59
PL150X200AS -SS	150	200	38	34	50	20900	2130	278	28400	152	15.5	114	11.6	18	M12×35	118	12.0	3.82

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL019X047AS -KP	19	47	20	18	26	245	25	26.5	2700	210	21.4	85	8.7	6	M6×18	16.7	1.7	0.20
PL020X047AS -KP	20	47	20	18	26	265	27	26.5	2700	199	20.3	85	8.7	6	M6×18	16.7	1.7	0.20
PL022X047AS -KP	22	47	20	18	26	294	30	26.5	2700	181	18.5	85	8.7	6	M6×18	16.7	1.7	0.19
PL024X050AS -KP	24	50	20	18	26	402	41	33.3	3400	211	21.5	101	10.3	8	M6×18	16.7	1.7	0.22
PL025X050AS -KP	25	50	20	18	26	421	43	33.3	3400	203	20.7	101	10.3	8	M6×18	16.7	1.7	0.22
PL028X055AS -KP	28	55	20	18	26	470	48	33.3	3400	180	18.4	92	9.4	8	M6×18	16.7	1.7	0.25
PL030X055AS -KP	30	55	20	18	26	510	52	33.3	3400	169	17.2	92	9.4	8	M6×18	16.7	1.7	0.24
PL032X060AS -KP	32	60	20	18	26	676	69	42.1	4300	198	20.2	106	10.8	10	M6×18	16.7	1.7	0.27
PL035X060AS -KP	35	60	20	18	26	745	76	42.1	4300	181	18.5	106	10.8	10	M6×18	16.7	1.7	0.27
PL038X065AS -KP	38	65	20	18	26	892	91	47.0	4800	183	18.7	107	10.9	11	M6×18	16.7	1.7	0.30
PL040X065AS -KP	40	65	20	18	26	941	96	47.0	4800	174	17.8	107	10.9	11	M6×18	16.7	1.7	0.30
PL042X075AS -KP	42	75	24	21	32	1490	152	70.6	7200	214	21.8	121	12.3	9	M8×22	40.2	4.1	0.51
PL045X075AS -KP	45	75	24	21	32	1600	163	70.6	7200	200	20.4	121	12.3	9	M8×22	40.2	4.1	0.51
PL048X080AS -KP	48	80	24	21	32	1700	173	70.6	7200	188	19.2	113	11.5	9	M8×22	40.2	4.1	0.55
PL050X080AS -KP	50	80	24	21	32	1770	181	70.6	7200	180	18.4	113	11.5	9	M8×22	40.2	4.1	0.55
PL055X085AS -KP	55	85	24	21	32	2390	244	86.2	8800	201	20.5	130	13.3	11	M8×22	40.2	4.1	0.60
PL060X090AS -KP	60	90	24	21	32	2610	266	86.2	8800	184	18.8	123	12.5	11	M8×22	40.2	4.1	0.64
PL065X095AS -KP	65	95	24	21	32	3090	315	94.1	9600	184	18.8	126	12.9	12	M8×22	40.2	4.1	0.69
PL070X110AS -KP	70	110	28	25	38	4800	490	138	14100	210	21.4	133	13.6	11	M10×25	81.3	8.3	1.21
PL075X115AS -KP	75	115	28	25	38	5190	530	138	14100	196	20.0	127	13.0	11	M10×25	81.3	8.3	1.27
PL080X120AS -KP	80	120	28	25	38	5490	560	138	14100	184	18.8	123	12.5	11	M10×25	81.3	8.3	1.33
PL085X125AS -KP	85	125	28	25	38	6370	650	150	15300	189	19.3	128	13.1	12	M10×25	81.3	8.3	1.41
PL090X130AS -KP	90	130	28	25	38	6760	690	150	15300	178	18.2	123	12.6	12	M10×25	81.3	8.3	1.47
PL095X135AS -KP	95	135	28	25	38	7740	790	163	16600	183	18.7	129	13.2	13	M10×25	81.3	8.3	1.54
PL100X145AS -KP	100	145	33	29	45	10000	1020	201	20500	184	18.8	127	13.0	11	M12×30	142	14.5	2.09
PL110X155AS -KP	110	155	33	29	45	11100	1130	201	20500	168	17.1	120	12.2	11	M12×30	142	14.5	2.25
PL120X165AS -KP	120	165	33	29	45	13100	1340	220	22400	168	17.1	123	12.5	12	M12×30	142	14.5	2.42
PL130X180AS -KP	130	180	38	34	50	17800	1820	274	28000	166	16.9	120	12.2	15	M12×35	142	14.5	3.38
PL140X190AS -KP	140	190	38	34	50	20500	2090	292	29800	164	16.7	121	12.3	16	M12×35	142	14.5	3.59
PL150X200AS -KP	150	200	38	34	50	24700	2520	329	33600	172	17.5	129	13.2	18	M12×35	142	14.5	3.82
PL160X210AS -KP	160	210	38	34	50	27700	2830	347	35400	170	17.3	129	13.2	19	M12×35	142	14.5	4.03
PL170X225AS -KP	170	225	44	40	58	34100	3480	402	41000	157	16.0	119	12.1	16	M14×40	225	23.0	5.49
PL180X235AS -KP	180	235	44	40	58	38400	3920	426	43500	158	16.1	121	12.3	17	M14×40	225	23.0	5.78
PL190X250AS -KP	190	250	52	48	66	47600	4860	502	51200	147	15.0	112	11.4	20	M14×45	225	23.0	7.89
PL200X260AS -KP	200	260	52	48	66	52700	5380	527	53800	146	14.9	113	11.5	21	M14×45	225	23.0	8.26
PL220X285AS -KP	220	285	56	51	72	69100	7050	628	64100	149	15.2	115	11.7	18	M16×50	348	35.5	10.6
PL240X305AS -KP	240	305	56	51	72	83800	8550	698	71200	152	15.5	120	12.2	20	M16×50	348	35.5	11.5
PL260X325AS -KP	260	325	56	51	72	104000	10600	803	81900	161	16.4	129	13.2	23	M16×50	348	35.5	12.4
PL280X355AS -KP	280	355	66	61	84	129000	13200	923	94200	144	14.7	114	11.6	22	M18×60	475	48.5	18.7
PL300X375AS -KP	300	375	66	61	84	151000	15400	1000	102000	147	15.0	118	12.0	24	M18×60	475	48.5	19.9
