產品中心

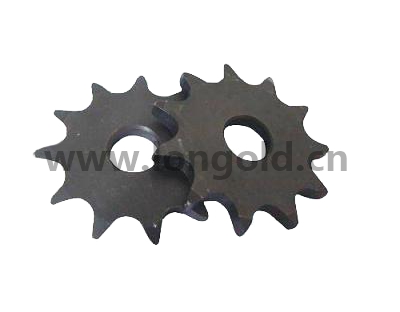

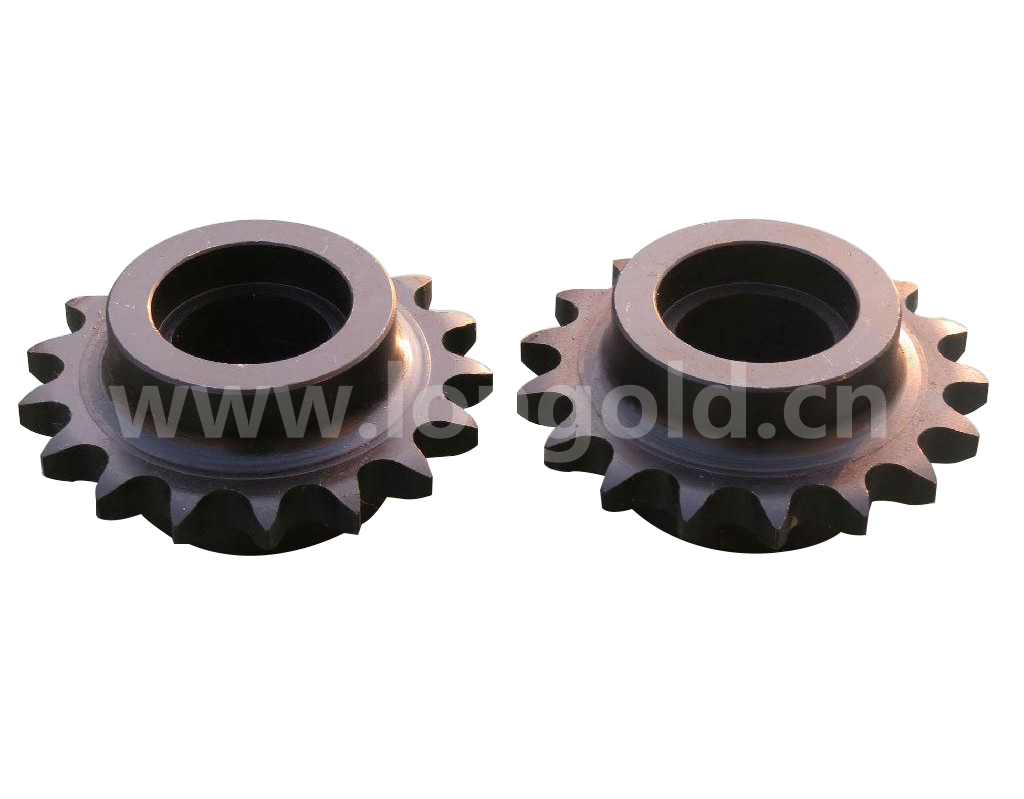

40-1單排鏈輪

節距9.525的鏈輪,適用于RS35-1鏈條，06C鏈條。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。

◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 40-1鏈輪適與40（08A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

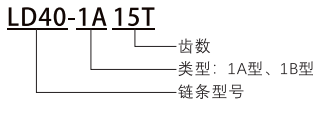

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

40-1 1/2"X5/16" B1=0.284"

輪齒參數		mm
節距	P	12.70
滾子直徑	R	7.92
齒厚	n1	7.21

40-1 鏈條專用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
8	38.10	33.19					LD40-1B 8T	1B	12.70	12.70	24.61	22.23	10.08
9	42.42	37.13					LD40-1B 9T	1B	12.70	14.29	26.99	22.23	10.08
10	46.74	41.10					LD40-1B 10T	1B	12.70	19.05	31.75	22.23	10.08
11	50.80	45.08					LD40-1B 11T	1B	12.70	22.23	34.93	22.23	10.08
12	55.12	49.07	LD40-1A 12T	1A	12.70	5.76	LD40-1B 12T	1B	12.70	25.40	39.69	22.23	10.08
13	59.18	53.07	LD40-1A 13T	1A	12.70	5.76	LD40-1B 13T	1B	12.70	26.99	39.69	22.23	10.08
14	63.25	57.07	LD40-1A 14T	1A	12.70	5.76	LD40-1B 14T	1B	12.70	28.58	42.86	22.23	10.08
15	67.31	61.08	LD40-1A 15T	1A	15.88	7.20	LD40-1B 15T	1B	12.70	31.75	46.04	22.23	10.08
16	71.37	65.10	LD40-1A 16T	1A	15.88	7.20	LD40-1B 16T	1B	15.88	34.93	50.80	22.23	10.08
17	75.69	69.12	LD40-1A 17T	1A	15.88	7.20	LD40-1B 17T	1B	15.88	36.51	53.98	25.40	11.52
18	79.76	73.14	LD40-1A 18T	1A	15.88	7.20	LD40-1B 18T	1B	15.88	38.10	58.74	25.40	11.52
19	83.82	77.16	LD40-1A 19T	1A	15.88	7.20	LD40-1B 19T	1B	15.88	44.45	63.50	25.40	11.52
20	87.88	81.18	LD40-1A 20T	1A	15.88	7.20	LD40-1B 20T	1B	15.88	47.63	66.68	25.40	11.52
21	91.95	85.21	LD40-1A 21T	1A	15.88	7.20	LD40-1B 21T	1B	15.88	47.63	69.85	25.40	11.52
22	96.01	89.24	LD40-1A 22T	1A	15.88	7.20	LD40-1B 22T	1B	15.88	47.63	73.03	25.40	11.52
23	100.08	93.27	LD40-1A 23T	1A	15.88	7.20	LD40-1B 23T	1B	15.88	50.80	76.20	25.40	11.52
24	104.14	97.30	LD40-1A 24T	1A	15.88	7.20	LD40-1B 24T	1B	15.88	57.15	82.55	25.40	11.52
25	108.20	101.33	LD40-1A 25T	1A	15.88	7.20	LD40-1B 25T	1B	15.88	57.15	82.55	25.40	11.52
26	112.27	105.36	LD40-1A 26T	1A	15.88	7.20	LD40-1B 26T	1B	15.88	57.15	82.55	25.40	11.52
27	116.33	109.40	LD40-1A 27T	1A	15.88	7.20	LD40-1B 27T	1B	15.88	57.15	82.55	25.40	11.52
28	120.40	113.43	LD40-1A 28T	1A	15.88	7.20	LD40-1B 28T	1B	15.88	57.15	82.55	25.40	11.52
29	124.46	117.46	LD40-1A 29T	1A	15.08	6.84	LD40-1B 29T	1B	15.88	57.15	82.55	25.40	11.52
30	128.52	121.50	LD40-1A 30T	1A	15.08	6.84	LD40-1B 30T	1B	15.88	57.15	82.55	25.40	11.52
31	132.59	125.53	LD40-1A 31T	1A	15.08	6.84	LD40-1B 31T	1B	15.88	57.15	82.55	25.40	11.52
32	136.65	129.57	LD40-1A 32T	1A	15.08	6.84	LD40-1B 32T	1B	15.88	57.15	82.55	25.40	11.52
33	140.72	133.61	LD40-1A 33T	1A	15.08	6.84	LD40-1B 33T	1B	15.88	57.15	82.55	25.40	11.52
34	144.78	137.64	LD40-1A 34T	1A	15.08	6.84	LD40-1B 34T	1B	15.88	57.15	82.55	25.40	11.52
35	148.84	141.68	LD40-1A 35T	1A	15.08	6.84	LD40-1B 35T	1B	15.88	57.15	82.55	25.40	11.52
36	152.91	145.72	LD40-1A 36T	1A	15.08	6.84	LD40-1B 36T	1B	15.88	57.15	82.55	25.40	11.52
37	156.97	149.75	LD40-1A 37T	1A	15.08	6.84	LD40-1B 37T	1B	15.88	57.15	82.55	25.40	11.52
38	160.78	153.79	LD40-1A 38T	1A	15.08	6.84	LD40-1B 38T	1B	15.88	57.15	82.55	25.40	11.52
39	164.85	157.83	LD40-1A 39T	1A	15.08	6.84	LD40-1B 39T	1B	15.88	57.15	82.55	25.40	11.52
40	168.91	161.87	LD40-1A 40T	1A	18.26	8.28	LD40-1B 40T	1B	19.05	60.33	88.90	28.58	12.96
41	172.97	165.91	LD40-1A 41T	1A	18.26	8.28	LD40-1B 41T	1B	19.05	60.33	88.90	28.58	12.96
42	177.04	169.94	LD40-1A 42T	1A	18.26	8.28	LD40-1B 42T	1B	19.05	60.33	88.90	28.58	12.96
43	181.10	173.98	LD40-1A 43T	1A	18.26	8.28	LD40-1B 43T	1B	19.05	60.33	88.90	28.58	12.96
44	185.17	178.02	LD40-1A 44T	1A	18.26	8.28	LD40-1B 44T	1B	19.05	60.33	88.90	28.58	12.96
45	189.23	182.06	LD40-1A 45T	1A	18.26	8.28	LD40-1B 45T	1B	19.05	60.33	88.90	28.58	12.96
46	193.29	186.10	LD40-1A 46T	1A	18.26	8.28	LD40-1B 46T	1B	19.05	60.33	88.90	28.58	12.96
47	197.36	190.14	LD40-1A 47T	1A	18.26	8.28	LD40-1B 47T	1B	19.05	60.33	88.90	28.58	12.96
48	201.42	194.18	LD40-1A 48T	1A	18.26	8.28	LD40-1B 48T	1B	19.05	60.33	88.90	28.58	12.96
49	205.49	198.22	LD40-1A 49T	1A	18.26	8.28	LD40-1B 49T	1B	19.05	60.33	88.90	28.58	12.96
50	209.55	202.26	LD40-1A 50T	1A	18.26	8.28	LD40-1B 50T	1B	19.05	60.33	88.90	28.58	12.96
51	213.61	206.30	LD40-1A 51T	1A	18.26	8.28	LD40-1B 51T	1B	19.05	60.33	88.90	28.58	12.96
52	217.68	210.34	LD40-1A 52T	1A	18.26	8.28	LD40-1B 52T	1B	19.05	60.33	88.90	28.58	12.96
53	221.74	214.38	LD40-1A 53T	1A	18.26	8.28	LD40-1B 53T	1B	19.05	60.33	88.90	28.58	12.96
54	225.81	218.42	LD40-1A 54T	1A	18.26	8.28	LD40-1B 54T	1B	19.05	60.33	88.90	28.58	12.96
55	229.62	222.46	LD40-1A 55T	1A	18.26	8.28	LD40-1B 55T	1B	19.05	60.33	88.90	28.58	12.96
56	233.68	226.50	LD40-1A 56T	1A	18.26	8.28	LD40-1B 56T	1B	19.05	60.33	88.90	28.58	12.96
57	237.74	230.54	LD40-1A 57T	1A	18.26	8.28	LD40-1B 57T	1B	19.05	60.33	88.90	28.58	12.96
58	241.81	234.58	LD40-1A 58T	1A	18.26	8.28	LD40-1B 58T	1B	19.05	60.33	88.90	28.58	12.96
59	245.87	238.62	LD40-1A 59T	1A	18.26	8.28	LD40-1B 59T	1B	19.05	60.33	88.90	28.58	12.96
60	249.94	242.66	LD40-1A 60T	1A	18.26	8.28	LD40-1B 60T	1B	19.05	60.33	88.90	28.58	12.96
70	290.32	283.07	LD40-1A 70T	1A	18.26	8.28	LD40-1B 70T	1B	19.05	69.85	101.60	31.75	14.40
72	298.45	291.15	LD40-1A 72T	1A	18.26	8.28	LD40-1B 72T	1B	19.05	69.85	101.60	31.75	14.40
80	330.96	323.49	LD40-1A 80T	1A	18.26	8.28	LD40-1B 80T	1B	19.05	69.85	101.60	31.75	14.40
84	346.96	339.65	LD40-1A 84T	1A	18.26	8.28	LD40-1B 84T	1B	19.05	69.85	101.60	6.35	2.88
96	395.48	388.15	LD40-1A 96T	1A	23.81	10.80	LD40-1B 96T	1B	25.40	69.85	101.60	6.35	2.88
112	460.25	452.82	LD40-1A 112T	1A	23.81	10.80	LD40-1B 112T	1B	25.40	69.85	101.60	6.35	2.88

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
