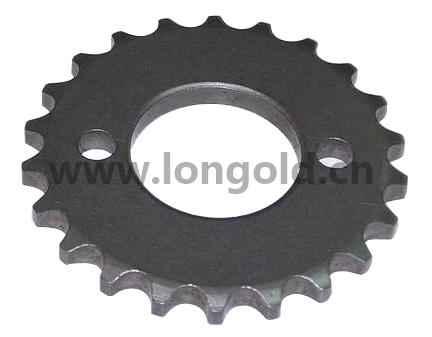

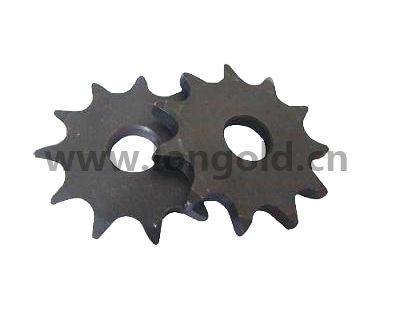

100-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 100-1鏈輪適與100（20A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

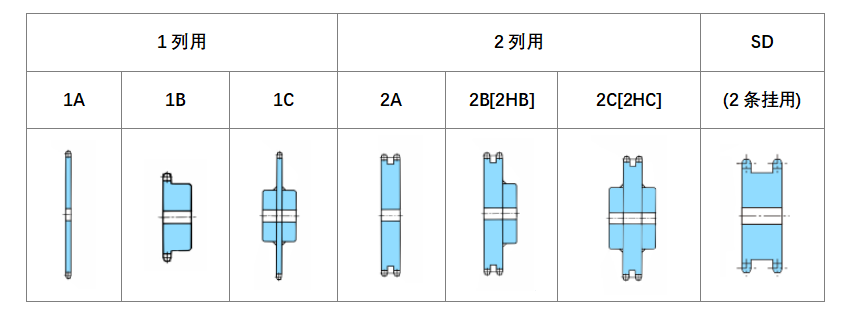

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

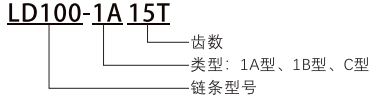

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

100-1 1 1/4"X3/4" B1=0.692”

輪齒參數		mm
節距	P	31.75
齒厚	B1	17.58
滾子直徑	R	19.05

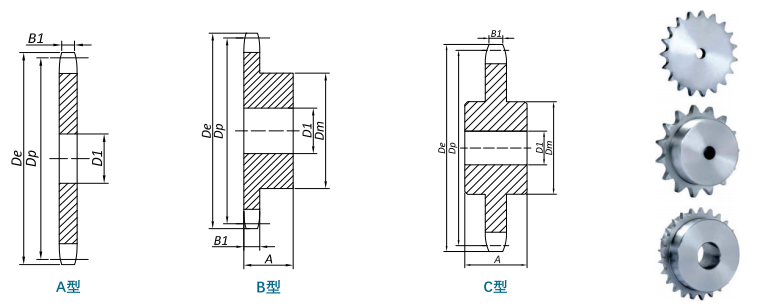

100-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
7	85.09	73.18	LD100-1A 7T	1A	25.40	0.54
8	95.76	82.97	LD100-1A 8T	1A	25.40	0.64	LD100-1B 8T	1B	25.40	31.75	61.91	47.63	1.04
9	106.17	92.83	LD100-1A 9T	1A	25.40	0.73	LD100-1B 9T	1B	25.40	41.28	71.44	47.63	1.45
10	116.84	102.75	LD100-1A 10T	1A	25.40	0.91	LD100-1B 10T	1B	25.40	47.63	82.55	47.63	1.86
11	127.25	112.70	LD100-1A 11T	1A	31.75	1.13	LD100-1B 11T	1B	25.40	57.15	90.49	47.63	2.40
12	137.67	122.67	LD100-1A 12T	1A	31.75	1.36	LD100-1B 12T	1B	25.40	57.15	101.60	47.63	2.90
13	147.83	132.67	LD100-1A 13T	1A	31.75	1.59	LD100-1B 13T	1B	25.40	60.33	98.43	41.28	2.99
14	158.24	142.68	LD100-1A 14T	1A	31.75	1.86	LD100-1B 14T	1B	31.75	69.85	106.36	41.28	3.36
15	168.40	152.71	LD100-1A 15T	1A	31.75	2.13	LD100-1B 15T	1B	31.75	76.20	114.30	44.45	4.17
16	178.56	162.75	LD100-1A 16T	1A	31.75	2.45	LD100-1B 16T	1B	33.34	76.20	114.30	44.45	4.49
17	188.98	172.79	LD100-1A 17T	1A	31.75	2.77	LD100-1B 17T	1B	33.34	76.20	114.30	44.45	4.90
18	199.14	182.84	LD100-1A 18T	1A	31.75	3.18	LD100-1B 18T	1B	33.34	76.20	114.30	44.45	5.22
19	209.30	192.90	LD100-1A 19T	1A	31.75	3.54	LD100-1B 19T	1B	33.34	76.20	114.30	50.80	5.94
20	219.46	202.96	LD100-1A 20T	1A	31.75	3.99	LD100-1B 20T	1B	33.34	76.20	114.30	50.80	6.44
21	229.62	213.03	LD100-1A 21T	1A	31.75	4.45	LD100-1B 21T	1B	33.34	76.20	114.30	50.80	6.94
22	239.78	223.10	LD100-1A 22T	1A	31.75	4.76	LD100-1B 22T	1B	33.34	76.20	114.30	50.80	7.30
23	249.94	233.17	LD100-1A 23T	1A	31.75	5.35	LD100-1B 23T	1B	31.75	76.20	114.30	50.80	7.80
24	260.35	243.25	LD100-1A 24T	1A	31.75	5.81	LD100-1B 24T	1B	31.75	76.20	114.30	50.80	8.71
25	270.51	253.32	LD100-1A 25T	1A	31.75	6.31	LD100-1B 25T	1B	31.75	76.20	114.30	50.80	8.85
26	280.67	263.41	LD100-1A 26T	1A	31.75	6.80	LD100-1B 26T	1B	31.75	84.14	127.00	50.80	9.84
27	290.58	273.49	LD100-1A 27T	1A	31.75	7.26	LD100-1B 27T	1B	31.75	84.14	127.00	50.80	10.43
28	300.74	283.57	LD100-1A 28T	1A	31.75	7.89	LD100-1B 28T	1B	31.75	84.14	127.00	50.80	11.07
29	310.90	293.66	LD100-1A 29T	1A	31.75	8.89	LD100-1B 29T	1B	31.75	84.14	127.00	50.80	11.34
30	321.06	303.75	LD100-1A 30T	1A	31.75	9.12	LD100-1B 30T	1B	31.75	84.14	127.00	50.80	12.20
31	331.22	313.83	LD100-1A 31T	1A	31.75	9.75
32	341.38	323.92	LD100-1A 32T	1A	31.75	10.25	LD100-1B 32T	1B	31.75	84.14	127.00	50.80	13.52
33	351.54	334.01	LD100-1A 33T	1A	31.75	10.93
34	361.70	344.10	LD100-1A 34T	1A	31.75	11.79
35	371.86	354.20	LD100-1A 35T	1A	31.75	12.34	LD100-1B 35T	1B	31.75	84.14	127.00	63.50	16.74
36	382.02	364.29	LD100-1A 36T	1A	31.75	13.61	LD100-1B 36T	1B	31.75	84.14	127.00	63.50	17.51
37	392.18	374.38	LD100-1A 37T	1A	31.75	14.06
38	402.34	384.48	LD100-1A 38T	1A	31.75	14.97	LD100-1B 38T	1B	31.75	84.14	127.00	63.50	18.82
39	412.24	394.57	LD100-1A 39T	1A	31.75	15.88	LD100-1B 39T	1B	31.75	84.14	127.00	63.50	19.78
40	422.40	404.67	LD100-1A 40T	1A	31.75	16.33	LD100-1B 40T	1B	31.75	84.14	127.00	63.50	21.27
41	432.56	414.77	LD100-1A 41T	1A	31.75	17.69
42	442.72	424.86	LD100-1A 42T	1A	31.75	18.14	LD100-1B 42T	1B	31.75	84.14	127.00	63.50	22.86
43	452.88	434.96	LD100-1A 43T	1A	38.10	19.50
44	463.04	445.06	LD100-1A 44T	1A	38.10	20.41
45	473.20	455.15	LD100-1A 45T	1A	38.10	21.32	LD100-1B 45T	1B	38.10	84.14	127.00	63.50	24.49
46	483.11	465.25	LD100-1A 46T	1A	38.10	21.77
47	493.27	475.35	LD100-1A 47T	1A	38.10	23.59
48	503.43	485.45	LD100-1A 48T	1A	38.10	24.49	LD100-1B 48T	1B	38.10	101.60	152.40	63.50	29.94
49	513.59	495.55	LD100-1A 49T	1A	38.10	25.40
50	523.75	505.65	LD100-1A 50T	1A	38.10	25.86
51	533.91	515.75	LD100-1A 51T	1A	38.10	28.58
52	544.07	525.85	LD100-1A 52T	1A	38.10	29.03
53	553.97	535.95	LD100-1A 53T	1A	38.10	29.12
54	564.13	546.05	LD100-1A 54T	1A	38.10	30.84	LD100-1C 54T	1C	38.10	101.60	152.40	82.55	35.38
55	574.29	556.15	LD100-1A 55T	1A	38.10	31.75
56	584.45	566.25	LD100-1A 56T	1A	38.10	32.66
57	594.61	576.35	LD100-1A 57T	1A	38.10	34.38
58	604.77	586.45	LD100-1A 58T	1A	38.10	34.47
59	614.68	596.56	LD100-1A 59T	1A	38.10	34.93
60	624.84	606.66	LD100-1A 60T	1A	38.10	36.29	LD100-1C 60T	1C	38.10	101.60	152.40	82.55	40.37
70	725.93	707.68	LD100-1A 70T	1A	38.10	51.26	LD100-1C 70T	1C	38.10	133.35	177.80	95.25	56.70
72	746.25	727.89	LD100-1A 72T	1A	38.10	53.98	LD100-1C 72T	1C	38.10	133.35	177.80	95.25	60.78
76	786.71	768.30	LD100-1A 76T	1A	38.10	60.33	LD100-1C 76T	1C	38.10	133.35	177.80	95.25	64.86
80	827.28	808.71	LD100-1A 80T	1A	38.10	66.23	LD100-1C 80T	1C	38.10	133.35	177.80	95.25	68.49
84	867.66	849.13	LD100-1A 84T	1A	38.10	73.48	LD100-1C 84T	1C	38.10	133.35	177.80	95.25	77.11
90	928.37	909.76	LD100-1A 90T	1A	38.10	87.54	LD100-1C 90T	1C	38.10	133.35	177.80	95.25	83.46
96	988.82	970.38	LD100-1A 96T	1A	38.10	97.52	LD100-1C 96T	1C	38.10	133.35	177.80	88.90	92.08

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能

沒有鍵槽或者有淺鍵槽。請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
