產品中心

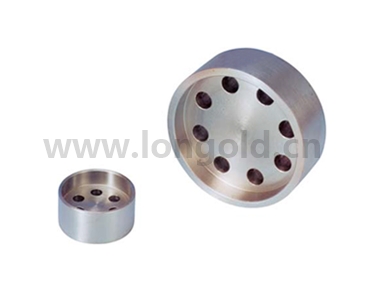

H型脹套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）F型脹緊套

（2）內孔：10.2mm

（3）凸臺外徑：12.8mm

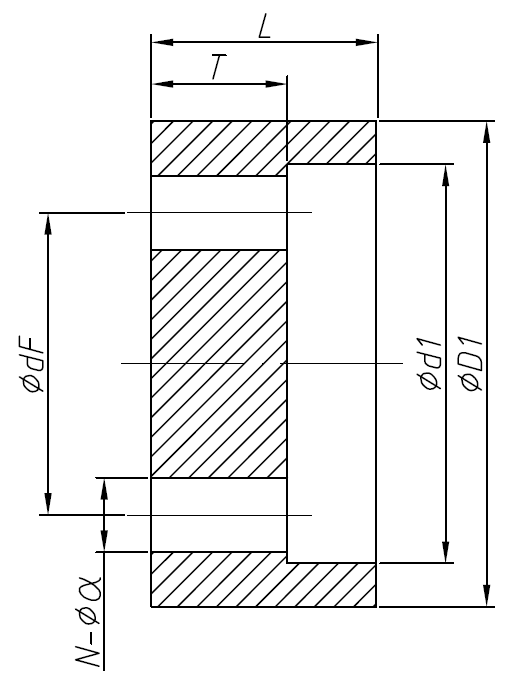

規格型號	基本尺寸 mm						重量
dxD	d1	D1	dF	T	L	a	kg
LD H10x13	10.2	12.8	-	4	9	8.8	0.04
LD H12x15	12.2	14.8	-	4	9	8.8	0.04
LD H13x16	13.2	15.8	-	4	9	8.8	0.04
LD H14x18	14.2	17.8	-	5	13	11.0	0.07
LD H15x19	15.2	18.8	-	5	13	11.0	0.07
LD H16x20	16.2	19.8	-	5	13	11.0	0.07
LD H17x21	17.2	20.8	-	5	13	11.0	0.07
LD H18x22	18.2	21.8	-	5	13	11.0	0.07
LD H19x24	19.2	23.8	-	7	15	13.0	0.09
LD H20x25	20.2	24.8	-	7	15	13.0	0.09
LD H22x26	22.2	25.8	-	7	15	13.0	0.10
LD H24x28	24.2	27.8	11	10	18	5.5	0.10
LD H25x30	25.2	29.8	12	10	18	5.5	0.11
LD H28x32	28.2	31.8	14	12	20	6.6	0.12
LD H30x35	30.2	34.8	16	12	20	6.6	0.12
LD H32x36	32.2	35.8	16	12	20	6.6	0.15
LD H35x40	35.2	39.8	19	12	20	6.6	0.16
LD H36x42	36.2	41.8	20	12	20	6.6	0.18
LD H38x44	38.2	43.8	22	12	20	6.6	0.20
LD H40x45	40.2	44.8	24	12	22	6.6	0.23
LD H42x48	42.2	47.8	26	12	22	6.6	0.23
LD H45x52	45.2	51.8	29	12	22	6.6	0.25
LD H48x55	48.2	54.8	32	12	22	6.6	0.25
LD H50x57	50.2	56.8	34	12	22	6.6	0.27
LD H55x62	55.2	61.8	36	12	22	6.6	0.50
LD H56x64	56.2	63.8	38	16	26	8.8	0.51
LD H60x68	60.2	67.8	42	16	26	8.8	0.53
LD H63x71	63.2	70.8	45	16	26	8.8	0.55
LD H65x73	65.2	72.8	47	16	26	8.8	0.58
LD H70x79	70.3	78.7	50	20	32	11.0	0.59
LD H71x80	71.3	79.7	51	20	32	11.0	0.63
LD H75x84	75.3	83.7	55	20	32	11.0	0.68
LD H80x91	80.3	90.7	60	20	32	11.0	0.92
LD H85x96	85.3	95.7	65	20	32	11.0	1.00
LD H90x101	90.3	100.7	70	20	32	11.0	1.02
LD H95x106	95.3	105.7	75	20	32	11.0	1.09
LD H100x114	100.3	113.7	80	20	32	11.0	1.24
LD H105x119	105.3	118.7	85	24	40	13.0	1.38
LD H110x124	110.3	123.7	88	24	40	13.0	1.46
LD H120x134	120.4	133.6	98	24	40	13.0	1.63
LD H125x139	125.4	138.6	104	28	46	15.4	1.75
LD H130x148	130.4	147.6	108	28	46	15.4	1.82
LD H140x158	140.4	157.6	118	28	46	15.4	2.05
LD H150x168	150.4	167.6	128	28	46	15.4	2.28
LD H160x178	160.4	177.6	138	28	46	15.4	2.59
LD H170x191	170.4	190.6	148	30	50	17.2	3.10
LD H180x201	180.4	200.6	158	30	50	17.2	3.45
