您所在位置：首頁>>產品展示>>脹緊套>>ML系列

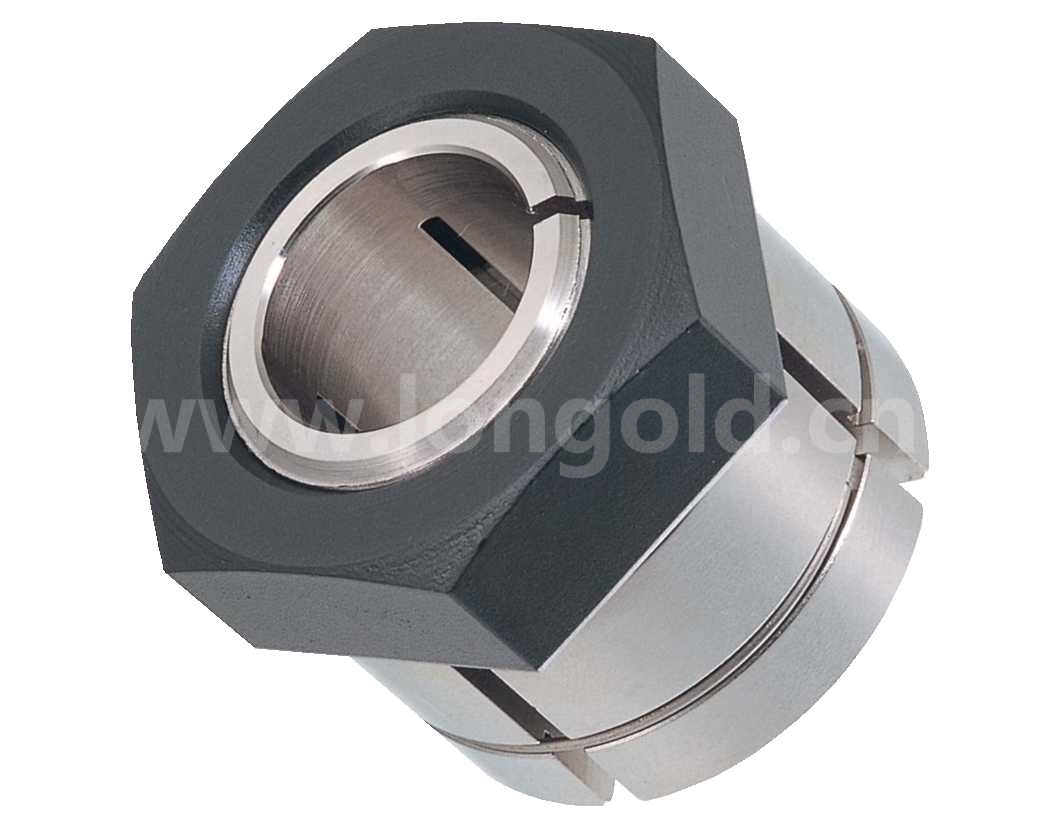

聯結件 ML系列

能以單螺母簡單地安裝。標準規格(表面處理完畢)。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 通過單顆螺母聯結的簡易類型。

◎ 能安裝于比動力鎖的全長短的短幅度輪轂。

◎ 已涂好特殊潤滑涂層，安裝時無需再涂潤滑劑。

◎ 有定心功能，不需要對輪轂進行導向部的加工。

構造

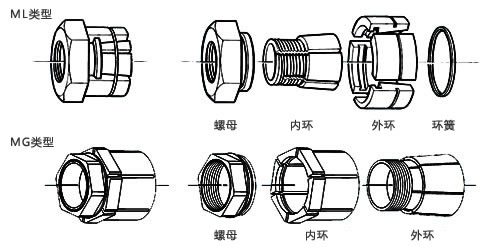

* ML系列由內環、外環、螺母和環簧的4個零部件構成，外環可以分成4個部分。

螺母和外環通過各自突起部和槽部互鎖。

環簧用于防止外環脫落。

規格種類

規格	型號	適用軸徑	傳遞扭矩
			N?m	kgf?m
標準規格	ML系列	φ5～φ75	6.76～1870	0.69～191

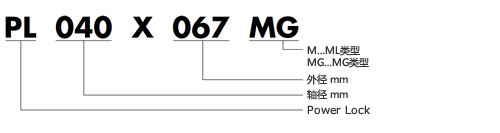

型號表示

附件下載

ML安裝說明書.pdf

標準規格	標準規格
PL005X016M	PL034X060MG
PL006X016M	PL035X060MG
PL007X021M	PL036X060MG
PL008X021M	PL038X060MG
PL009X021M	PL040X067MG
PL010X024M	PL042X067MG
PL011X024M	PL045X067MG
PL012X024M	PL048X073MG
PL014X031M	PL050X073MG
PL015X031M	PL055X080MG
PL016X031M	PL060X086MG
PL017X036M	PL065X092MG
PL018X036M	PL070X092MG
PL019X036M	PL075X100MG
PL020X041M
PL022X041M
PL024X041M
PL025X046M
PL028X046M
PL030X050M
PL032X050M

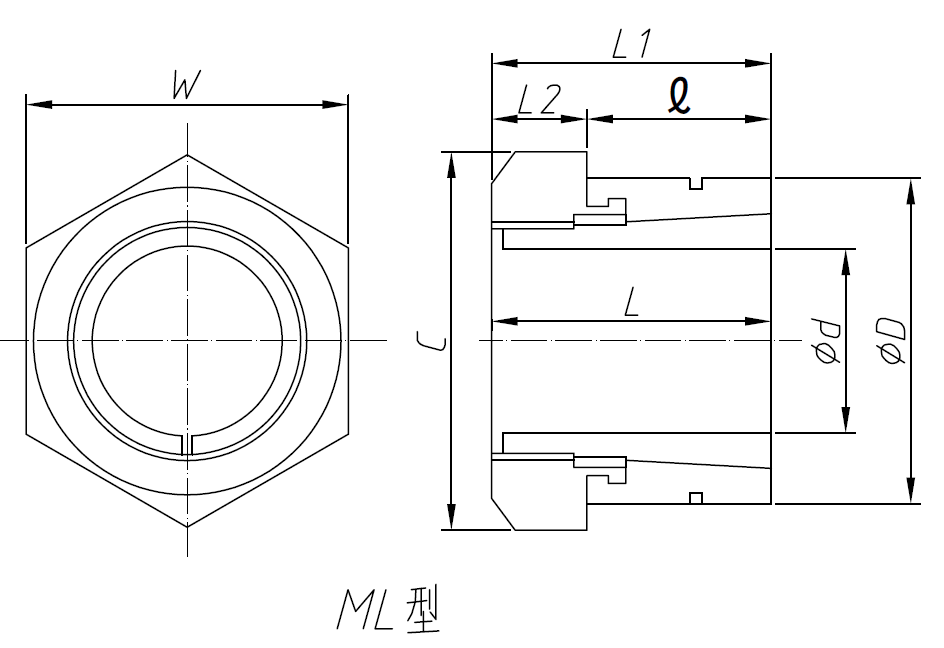

型號	尺寸　mm								傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		螺母緊固力矩　M_A		質量 kg
	d	D	Lt	?	L₂	L	W	C	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		螺母緊固力矩　M_A
	d	D	Lt	?	L₂	L	W	C	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	N?m	kgf?m
PL005X016M	5	16	15	10	5	14	17	19.6	6.76	0.69	2.65	270	181	18.5	45	4.6	5.39	0.55	0.02
PL006X016M	6	16	15	10	5	14	17	19.6	8.13	0.83	2.65	270	161	16.4	45	4.6	5.39	0.55	0.02
PL007X021M	7	21	21	14	7	20	22	25.4	22.5	2.3	6.57	670	179	18.3	60	6.1	16.7	1.7	0.05
PL008X021M	8	21	21	14	7	20	22	25.4	26.5	2.7	6.57	670	163	16.6	60	6.1	16.7	1.7	0.05
PL009X021M	9	21	21	14	7	20	22	25.4	29.4	3.0	6.57	670	150	15.3	60	6.1	16.7	1.7	0.05
PL010X024M	10	24	22	14	8	21	24	27.7	42.1	4.3	8.43	860	180	18.4	68	6.9	24.5	2.5	0.06
PL011X024M	11	24	22	14	8	21	24	27.7	46.1	4.7	8.43	860	172	17.5	68	6.9	24.5	2.5	0.06
PL012X024M	12	24	22	14	8	21	24	27.7	50.0	5.1	8.43	860	164	16.7	68	6.9	24.5	2.5	0.06
PL014X031M	14	31	27	17	10	26	32	37.0	108	11.0	16.1	1640	186	19.0	81	8.3	60.8	6.2	0.13
PL015X031M	15	31	27	17	10	26	32	37.0	118	12.0	16.1	1640	179	18.3	81	8.3	60.8	6.2	0.13
PL016X031M	16	31	27	17	10	26	32	37.0	127	13.0	16.1	1640	173	17.7	81	8.3	60.8	6.2	0.12
PL017X036M	17	36	33	21	12	32	36	41.6	196	20.0	22.8	2330	181	18.5	80	8.2	104	10.6	0.20
PL018X036M	18	36	33	21	12	32	36	41.6	206	21.0	22.8	2330	175	17.9	80	8.2	104	10.6	0.19
PL019X036M	19	36	33	21	12	32	36	41.6	216	22.0	22.8	2330	171	17.4	80	8.2	104	10.6	0.19
PL020X041M	20	41	35	23	12	34	41	47.3	245	25.0	24.9	2540	156	15.9	71	7.2	129	13.2	0.27
PL022X041M	22	41	35	23	12	34	41	47.3	274	28.0	24.9	2540	149	15.2	71	7.2	129	13.2	0.25
PL024X041M	24	41	35	23	12	34	41	47.3	294	30.0	24.9	2540	144	14.7	71	7.2	129	13.2	0.23
PL025X046M	25	46	37	25	12	36	46	53.1	374	38.0	30.1	3070	138	14.1	70	7.1	178	18.2	0.33
PL028X046M	28	46	37	25	12	36	46	53.1	421	43.0	30.1	3070	131	13.4	70	7.1	178	18.2	0.30
PL030X050M	30	50	41	28	13	40	50	57.7	451	46.0	30.1	3070	111	11.3	66	6.7	274	28.0	0.41
PL032X050M	32	50	41	28	13	40	50	57.7	480	49.0	30.1	3070	104	10.6	66	6.7	274	28.0	0.37

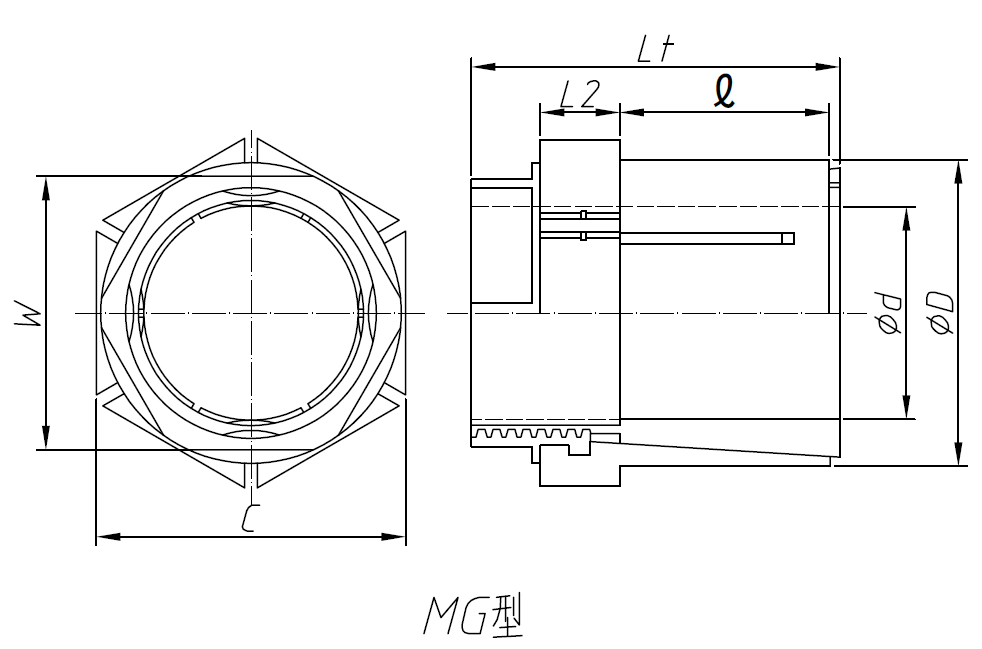

型號	尺寸　mm								傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		螺母緊固扭矩		質量 kg
	d	D	Lt	?	L₂	L	W	C	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		螺母緊固扭矩
	d	D	Lt	?	L₂	L	W	C	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	N?m	kgf?m
PL034X060MG	34	60.5	70.0	38.0	13.0	－	50	60.3	570	58	33.7	3430	65	6.6	39	4.0	260	26.6	0.77
PL035X060MG	35	60.5	70.0	38.0	13.0	－	50	60.3	590	60	33.7	3430	63	6.4	39	4.0	260	26.6	0.77
PL036X060MG	36	60.5	70.0	38.0	13.0	－	50	60.3	600	61	33.7	3430	61	6.2	39	4.0	260	26.6	0.77
PL038X060MG	38	60.5	70.0	38.0	13.0	－	50	60.3	640	65	33.7	3430	58	5.9	39	4.0	260	26.6	0.77
PL040X067MG	40	67.0	79.5	43.0	17.5	－	60	66.7	720	73	36.2	3690	53	5.4	34	3.5	316	32.3	1.05
PL042X067MG	42	67.0	79.5	43.0	17.5	－	60	66.7	760	77	36.2	3690	51	5.2	34	3.5	316	32.3	1.05
PL045X067MG	45	67.0	79.5	43.0	17.5	－	60	66.7	810	82	36.2	3690	47	4.8	34	3.5	316	32.3	1.05
PL048X073MG	48	73.0	90.5	51.0	19.0	－	65	73.0	1350	137	57.5	5860	60	6.1	42	4.3	554	56.6	1.36
PL050X073MG	50	73.0	90.5	51.0	19.0	－	65	73.0	1430	145	57.5	5860	57	5.8	42	4.3	554	56.6	1.36
PL055X080MG	55	80.0	95.3	54.0	20.5	－	70	79.4	1560	159	56.8	5790	49	5.0	38	3.9	600	61.3	2.13
PL060X086MG	60	86.0	98.4	57.2	19.0	－	75	85.7	1650	168	55.1	5620	41	4.2	30	3.1	635	64.8	2.27
PL065X092MG	65	92.0	103.2	60.3	20.5	－	82	92.1	1770	180	54.5	5560	36	3.7	27	2.8	680	69.4	2.68
PL070X092MG	70	92.0	103.2	60.3	20.5	－	82	92.1	1900	193	54.5	5560	33	3.4	27	2.8	680	69.4	2.68
PL075X100MG	75	100.0	108.0	63.5	20.5	－	90	98.4	2000	204	56.0	5710	30	3.1	24	2.4	750	76.6	2.72
