產品中心

其他專用鏈輪

可根據客戶要求提供BS/DIN規格用鏈輪，扭矩限制器用鏈輪等。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

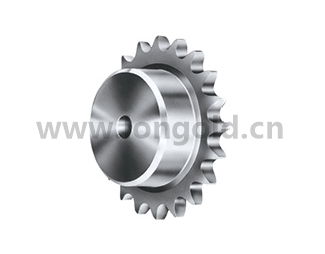

BS鏈條專用鏈輪

◎ BS/DIN規格品 (使用鏈條尺寸: LDF06B～LDF16B)
◎ BS規格（歐洲規格）的滾子鏈需要專用的BS鏈輪。
◎ 此產品為訂制品，齒端硬化規格，軸孔加工的非標產品也可提供。請咨詢本公司。

型號表示

（1）鏈條型號

（2）鏈條列數和輪轂形狀

（3）齒數

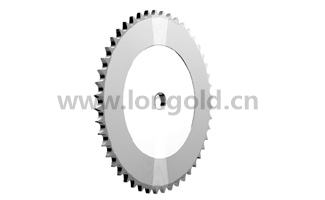

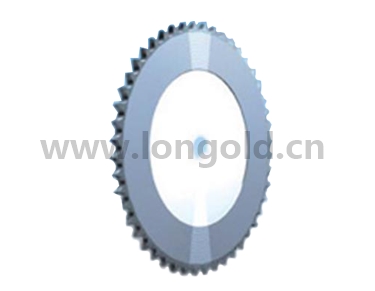

扭矩限制器專用鏈輪

◎ 中心板摩擦面已加工 (使用鏈條尺寸: SC08A～SC20A)
◎ 機械式過載保護器的扭矩限制器需要準確無誤地檢測出過載，中心板摩擦面的完成度很重要。
◎ 扭矩限制器用鏈輪采用特殊表面加工技術，實現理想的表面粗糙度。

型號表示

（1）鏈條型號

（2）鏈條列數和輪轂形狀

（3）齒數

（4）扭矩限制器用鏈輪

（5）完成軸孔徑d

鏈條尺寸
LDF06B	LDF08B	LDF10B	LDF12B	LDF16B

型號	外徑 Do	節距圓直徑 Dp	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	齒數
			預制孔徑	最大訂制
			預制孔徑	最大訂制
LDF06B-1B9T	30	27.85	8.00	11.0	21	20	0.06	機械結構用碳素鋼削出規格	9
LDF06B-1B10T	33	30.82	8.00	12.0	24	20	0.08		10
LDF06B-1B11T	36	33.81	8.00	13.0	26	20	0.09		11
LDF06B-1B12T	39	36.80	8.00	16.0	30	20	0.12		12
LDF06B-1B13T	42	39.80	9.53	18.0	32	20	0.12		13
LDF06B-1B14T	45	42.80	9.53	16.5	30	20	0.12		14
LDF06B-1B15T	48	45.81	9.53	19.0	35	20	0.16		15
LDF06B-1B16T	51	48.82	9.53	20.0	37	20	0.19		16
LDF06B-1B17T	54	51.84	9.53	24.0	41	20	0.22		17
LDF06B-1B18T	57	54.85	9.53	24.5	44	20	0.25		18
LDF06B-1B19T	60	57.87	9.53	28.5	47	20	0.28		19
LDF06B-1B20T	63	60.89	9.53	30.0	50	20	0.32		20
LDF06B-1B21T	66	63.91	9.53	32.0	53	20	0.36		21
LDF06B-1B22T	69	66.93	9.53	32.0	53	20	0.37		22
LDF06B-1B23T	72	69.95	9.53	32.0	53	20	0.40		23
LDF06B-1B24T	75	72.97	9.53	32.0	53	22	0.43		24
LDF06B-1B25T	78	76.00	12.70	32.0	53	22	0.44		25
LDF06B-1B26T	81	79.02	12.70	32.0	53	22	0.45		26
LDF06B-1B27T	84	82.05	12.70	32.0	53	22	0.46		27
LDF06B-1B28T	87	85.07	12.70	32.0	53	22	0.48		28
LDF06B-1B30T	93	91.12	12.70	32.0	53	22	0.51		30
LDF06B-1B32T	99	97.18	12.70	32.0	53	22	0.54		32
LDF06B-1B34T	105	103.23	12.70	32.0	53	22	0.57		34
LDF06B-1B35T	108	106.26	12.70	32.0	53	22	0.59		35
LDF06B-1B36T	111	109.29	12.70	32.0	53	22	0.61		36
LDF06B-1B38T	117	115.34	13.00	42.0	63	25	0.82		38
LDF06B-1B40T	123	121.40	13.00	42.0	63	25	0.85		40
LDF06B-1B42T	129	127.46	13.00	42.0	63	25	0.91		42
LDF06B-1B45T	138	136.55	13.00	42.0	63	25	0.95		45
LDF06B-1B48T	148	145.64	13.00	42.0	63	25	1.00		48
LDF06B-1B50T	154	151.69	13.00	42.0	63	25	1.10		50
LDF06B-1B54T	167	163.82	13.00	42.0	63	25	1.20		54
LDF06B-1B60T	185	182.00	13.00	42.0	63	25	1.30		60

型號	外徑 Do	節距圓直徑 Dp	1A			1B						2B						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF08B-1B9T	41	37.13			機械結構用碳素鋼削出規格	9.53	15.0	28	22	0.12	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF08B-1B10T	45	41.10				9.53	16.5	32	22	0.16								10
LDF08B-1B11T	49	45.08				9.53	18.0	36	22	0.20								11
LDF08B-1B12T	53	49.07	16	0.10		9.53	22.0	40	22	0.24		9.53	18	32	35	0.34		12
LDF08B-1B13T	57	53.07	16	0.11		9.53	20.0	37	22	0.24		12.7	20	37	35	0.39		13
LDF08B-1B14T	61	57.07	16	0.13		9.53	24.0	42	22	0.29		12.7	24	42	35	0.47		14
LDF08B-1B15T	65	61.08	16	0.14		9.53	28.5	46	22	0.34		12.7	29	46	35	0.56		15
LDF08B-1B16T	69	65.10	16	0.16		12.7	30.0	50	22	0.39		12.7	30	50	35	0.65		16
LDF08B-1B17T	73	69.12	16	0.19		12.7	32.0	54	22	0.45		12.7	32	54	35	0.75		17
LDF08B-1B18T	77	73.14	16	0.21		12.7	35.0	57	22	0.51		12.7	35	57	35	0.85		18
LDF08B-1B19T	81	77.16	16	0.24		12.7	39.5	62	22	0.59		12.7	40	62	35	0.98		19
LDF08B-1B20T	85	81.18	16	0.26		12.7	45.5	67	25	0.76		12.7	46	67	40	1.3		20
LDF08B-1B21T	89	85.21	16	0.29		12.7	45.5	71	25	0.85		12.7	47	71	40	1.4		21
LDF08B-1B22T	93	89.24	16	0.32		12.7	50.0	75	25	0.95		12.7	50	75	40	1.6		22
LDF08B-1B23T	97	93.27	16	0.35		12.7	50.0	77	25	1.0		12.7	50	77	40	1.7		23
LDF08B-1B24T	102	97.30	16	0.38		12.7	42.0	63	25	0.84		12.7	55	83	40	1.9		24
LDF08B-1B25T	106	101.33	16	0.41		12.7	42.0	63	25	0.88		12.7	59	87	40	2.1		25
LDF08B-1B26T	110	105.36	16	0.45		12.7	42.0	63	25	0.92		12.7	62	91	40	2.3		26
LDF08B-1B27T	114	109.40	16	0.52		12.7	42.0	63	25	0.96		12.7	65	95	40	2.4		27
LDF08B-1B28T	118	113.43	16	0.56		12.7	42.0	63	25	1.0		12.7	67	99	40	2.6		28
LDF08B-1B30T	126	121.50	16	0.60		12.7	42.0	63	25	1.1		12.7	73	106	40	3.0		30
LDF08B-1B32T	134	129.57	16	0.68		16	45.0	68	28	1.3		12.7	78	115	50	4.3		32
LDF08B-1B34T	142	137.64	16	0.77		16	45.0	68	28	1.3		12.7	84	124	50	5.0		34
LDF08B-1B35T	146	141.68	16	0.82		16	45.0	68	28	1.4		16.0	63	93	50	3.9		35
LDF08B-1B36T	150	145.72	16	0.87		16	45.0	68	28	1.4		16.0	63	93	50	4.0		36
LDF08B-1B38T	158	153.79	16	0.96		16	45.0	68	28	1.5		16.0	63	93	50	4.3		38
LDF08B-1B40T	166	161.87	16	1.1		16	45.0	68	28	1.6		16.0	63	93	50	4.7		40
LDF08B-1B42T	174	169.94	18	1.2		18	48.0	73	32	2.0		18.0	63	93	50	5.0		42
LDF08B-1B45T	186	182.06	18	1.4		18	48.0	73	32	2.1		18.0	63	93	50	5.5		45
LDF08B-1B48T	198	194.18	18	1.5		18	48.0	73	32	2.3		18.0	63	93	50	6.1		48
LDF08B-1B50T	206	202.26	18	1.7		18	48.0	73	32	2.5		18.0	63	93	50	6.7		50
LDF08B-1B54T	223	218.42	18	2.0		18	48.0	73	32	2.8		18.0	63	93	50	7.4		54
LDF08B-1B60T	247	242.66	18	2.4		18	48.0	73	32	3.2		18.0	63	93	50	8.9		60

型號	外徑 Do	節距圓直徑 Dp	1A			1B						1C						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF10B-1B9T	52	46.42			機械結構用碳素鋼削出規格	9.53	19.22	34	25	0.20	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF10B-1B10T	57	51.37				9.53	25	40	25	0.27								10
LDF10B-1B11T	62	56.35				12.7	30	45	25	0.33								11
LDF10B-1B12T	67	61.34	18	0.18		12.7	32	50	25	0.41		12.7	24	42	35	0.6		12
LDF10B-1B13T	72	66.33	18	0.22		12.7	32	51	25	0.46		12.7	28.5	47	35	0.7		13
LDF10B-1B14T	77	71.34	18	0.24		12.7	35	52	25	0.52		12.7	32	52	35	0.9		14
LDF10B-1B15T	82	76.35	18	0.27		12.7	40	57	25	0.62		12.7	35	57	35	1.0		15
LDF10B-1B16T	87	81.37	18	0.31		12.7	45.5	62	25	0.72		12.7	40	62	35	1.3		16
LDF10B-1B17T	92	86.39	18	0.35		12.7	47.5	67	25	0.83		12.7	47.5	67	35	1.5		17
LDF10B-1B18T	97	91.42	18	0.40		12.7	47.5	72	28	1.0		12.7	47.5	72	35	1.7		18
LDF10B-1B19T	103	96.45	18	0.44		12.7	47.5	73	28	1.1		15.88	52	79	35	2.0		19
LDF10B-1B20T	108	101.48	18	0.49		12.7	47.5	73	28	1.2		15.88	55	82	40	2.2		20
LDF10B-1B21T	113	106.51	18	0.54		15.88	47.5	73	28	1.2		15.88	60	89	40	2.5		21
LDF10B-1B22T	118	111.55	18	0.60		15.88	47.5	73	28	1.3		15.88	63	92	40	2.9		22
LDF10B-1B23T	123	116.59	18	0.66		15.88	47.5	73	28	1.3		15.88	67	99	40	3.3		23
LDF10B-1B24T	128	121.62	18	0.71		15.88	47.5	73	28	1.4		15.88	70	102	40	3.6		24
LDF10B-1B25T	133	126.66	18	0.78		15.88	47.5	73	28	1.5		15.88	75	109	40	4.0		25
LDF10B-1B26T	138	131.70	18	0.84		18	48	73	28	1.5		18	63	93	40	3.7		26
LDF10B-1B27T	143	136.74	18	0.91		18	48	73	28	1.5		18	63	93	40	3.9		27
LDF10B-1B28T	148	141.79	18	0.98		18	48	73	28	1.6		18	63	93	40	4.1		28
LDF10B-1B30T	158	151.87	18	1.1		18	48	73	28	1.8		18	63	93	40	4.6		30
LDF10B-1B32T	168	161.96	18	1.3		18	48	73	28	1.9		18	63	93	50	5.1		32
LDF10B-1B34T	178	172.05	18	1.4		18	48	73	28	2.1		18	63	93	50	5.6		34
LDF10B-1B35T	183	177.10	18	1.5		18	48	73	28	2.2		18	63	93	50	5.9		35
LDF10B-1B36T	188	182.15	23	1.6		23	55	83	35	2.7		18	63	93	50	6.2		36
LDF10B-1B38T	198	192.24	23	1.8		23	55	83	35	2.9		18	63	93	50	6.8		38
LDF10B-1B40T	208	202.33	23	2.0		23	55	83	35	3.1		23	66	98	50	7.8		40
LDF10B-1B42T	218	212.43	23	2.2		23	55	83	35	3.3		23	66	98	50	8.5		42
LDF10B-1B45T	234	227.58	23	2.5		23	55	83	35	3.6		23	66	98	50	9.5		45
LDF10B-1B48T	249	242.73	23	2.9		23	55	83	35	4.0		23	66	98	50	10.7		48
LDF10B-1B50T	259	252.82	23	3.1		23	55	83	35	4.3		23	66	98	50	11.5		50
LDF10B-1B54T	279	273.03	23	3.6		23	55	83	35	4.8		23	66	98	50	13.5		54
LDF10B-1B60T	309	303.33	23	4.6		23	55	83	35	5.6		23	66	98	50	16.3		60

型號	外徑 Do	節距圓直徑 Dp	1A			1B						1C						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF12B-1B9T	63	55.70			機械結構用碳素鋼削出規格	9.53	24.5	43	32	0.40	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF12B-1B10T	69	61.65				12.70	30	49	32	0.49								10
LDF12B-1B11T	75	67.62				12.70	32	51	32	0.60								11
LDF12B-1B12T	81	73.60	18	0.37		12.70	32	51	32	0.69		12.7	32	51	50	1.1		12
LDF12B-1B13T	87	79.60	18	0.42		15.88	35	57	32	0.81		15.88	35	57	50	1.3		13
LDF12B-1B14T	93	85.61	18	0.48		15.88	39.5	62	32	1.0		15.88	39.5	62	56	1.7		14
LDF12B-1B15T	99	91.63	18	0.56		15.88	45.5	68	32	1.1		15.88	45.5	68	56	2.0		15
LDF12B-1B16T	105	97.65	18	0.64		15.88	47.5	73	32	1.3		15.88	50	76	56	2.4		16
LDF12B-1B17T	111	103.67	18	0.72		15.88	47.5	73	32	1.4		15.88	55	82	56	2.8		17
LDF12B-1B18T	117	109.70	18	0.81		15.88	55	83	40	2.0		15.88	59	87	56	3.1		18
LDF12B-1B19T	123	115.74	18	0.9		15.88	55	83	40	2.1		15.88	63	95	56	3.6		19
LDF12B-1B20T	129	121.78	18	1.0		15.88	55	83	40	2.2		15.88	69	101	56	4.1		20
LDF12B-1B21T	135	127.82	18	1.1		15.88	55	83	40	2.3		15.88	75	107	56	4.5		21
LDF12B-1B22T	141	133.86	18	1.2		15.88	55	83	40	2.5		15.88	78	113	56	5.0		22
LDF12B-1B23T	147	139.90	18	1.3		18	55	83	40	2.5		18	66	98	56	4.9		23
LDF12B-1B24T	153	145.95	18	1.4		18	55	83	40	2.6		18	66	98	56	5.2		24
LDF12B-1B25T	159	151.99	18	1.6		18	55	83	40	2.7		18	66	98	56	5.6		25
LDF12B-1B26T	165	158.04	18	1.7		18	55	83	40	2.9		18	66	98	56	6.0		26
LDF12B-1B27T	171	164.09	18	1.8		18	55	83	40	3.0		18	66	98	56	6.3		27
LDF12B-1B28T	178	170.14	18	1.9		18	55	83	40	3.1		18	66	98	56	6.8		28
LDF12B-1B30T	190	182.25	18	2.3		18	55	83	40	3.4		18	66	98	56	7.6		30
LDF12B-1B32T	202	194.35	18	2.6		18	55	83	40	3.7		18	66	98	56	8.5		32
LDF12B-1B34T	214	206.46	18	2.8		18	55	83	40	4.0		18	66	98	56	9.5		34
LDF12B-1B35T	220	212.52	18	3.1		18	55	83	40	4.2		18	66	98	56	10.0		35
LDF12B-1B36T	226	218.57	18	3.3		18	55	83	40	4.4		18	66	98	56	10.6		36
LDF12B-1B38T	238	230.69	18	3.6		18	55	83	40	4.8		18	66	98	56	11.7		38
LDF12B-1B40T	250	242.8	18	4.0		18	55	83	40	5.1		18	66	98	56	12.8		40
LDF12B-1B42T	262	254.92	23	4.3		23	63	93	45	6.0		23	75	107	71	15.2		42
LDF12B-1B45T	280	273.09	23	5.1		23	63	93	45	6.7		23	75	107	71	17.2		45
LDF12B-1B48T	299	291.27	23	5.8		23	63	93	45	7.4		23	75	107	71	19.3		48
LDF12B-1B50T	311	303.39	23	6.3		23	63	93	45	8.0		23	75	107	71	20.8		50
LDF12B-1B54T	335	327.63	23	7.4		23	63	93	45	8.9		23	75	107	71	23.9		54
LDF12B-1B60T	371	363.99	23	9.1		23	63	93	45	10.6		23	75	107	71	29.1		60

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

其他專用鏈輪

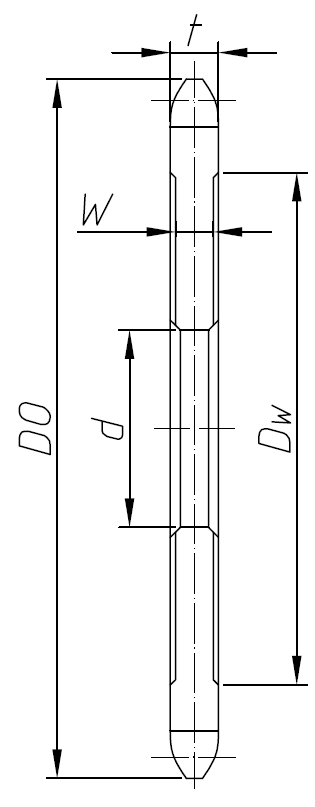

鏈條型號	RS40	RS50	RS60	RS80	RS100
W	6.5	8.0	10.5	13.5	16.5
t	7.3	8.9	11.9	15.0	18.0

齒數	16	17	18	19	20	21	22	23	24	25	26	27	28	30	32	34	35	36	38	40	42	45	48	50
TL200	30x53
TL250				41x68
TL350											49x92

齒數	16	17	18	19	20	21	22	23	24	25	26	27	28	30	32	34	35	36	38	40	42	45	48	50
TL500				74x132
TL700											105x184
