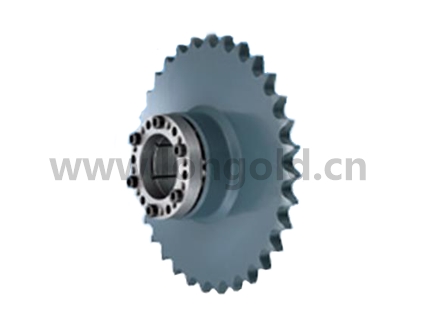

鎖式鏈輪（06A~10A參數）

將無鍵聯結一體化的鏈輪。利用錐形軸套的摩擦力，無需鍵即可與軸聯結。定位簡單。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ S類型

使用螺栓緊固締結，對應大范圍軸徑
緊固后沒有背隙，定位容易。
只裝卸螺栓，就可簡單安裝、折卸。
由于采用軸向固定，不需要“防止脫落具”

◎ N類型

使用螺母簡單締結，對應小軸徑。

複與需要復數螺栓緊固的S型相比，N類型使用單個螺母即可簡單將軸締結。需要微調時的拆卸安裝也更容易。
從最小軸徑7mm到最大軸徑28mm已標準化，可對應廣泛要求。
強度計算充分考慮鏈條的最大容許張力，設計簡潔，盡量消除不必要空間。

使用的注意事項

◎ 選擇負荷扭矩時，需選擇小于尺寸表所表示的傳導扭矩的型號。
◎ 請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。
◎ 安裝至D型軸，或如電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。
◎ 安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。
◎ 軸材請使用S35C以上的實心軸材。
◎ 使用溫度范圍-20°C～200°C。
◎ 固定螺栓·螺母時，請使用扭矩扳手，按照規定的扭矩固定。安裝時，請事先確認添附的使用說明書，按指示操作。

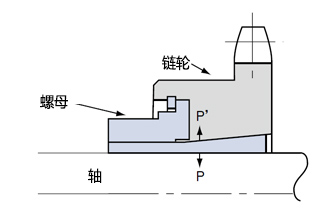

鎖止原理

S類型的締結原理 N類型的締結原理
* 鏈輪內徑和鎖式軸套的外徑成錐形。固定螺栓（螺母）時，鏈輪在錐形面滑移。
在楔效應下，產生壓緊軸和錐形內面的半徑方向力，P、P'，利用摩擦力將鏈輪和軸強力締結。

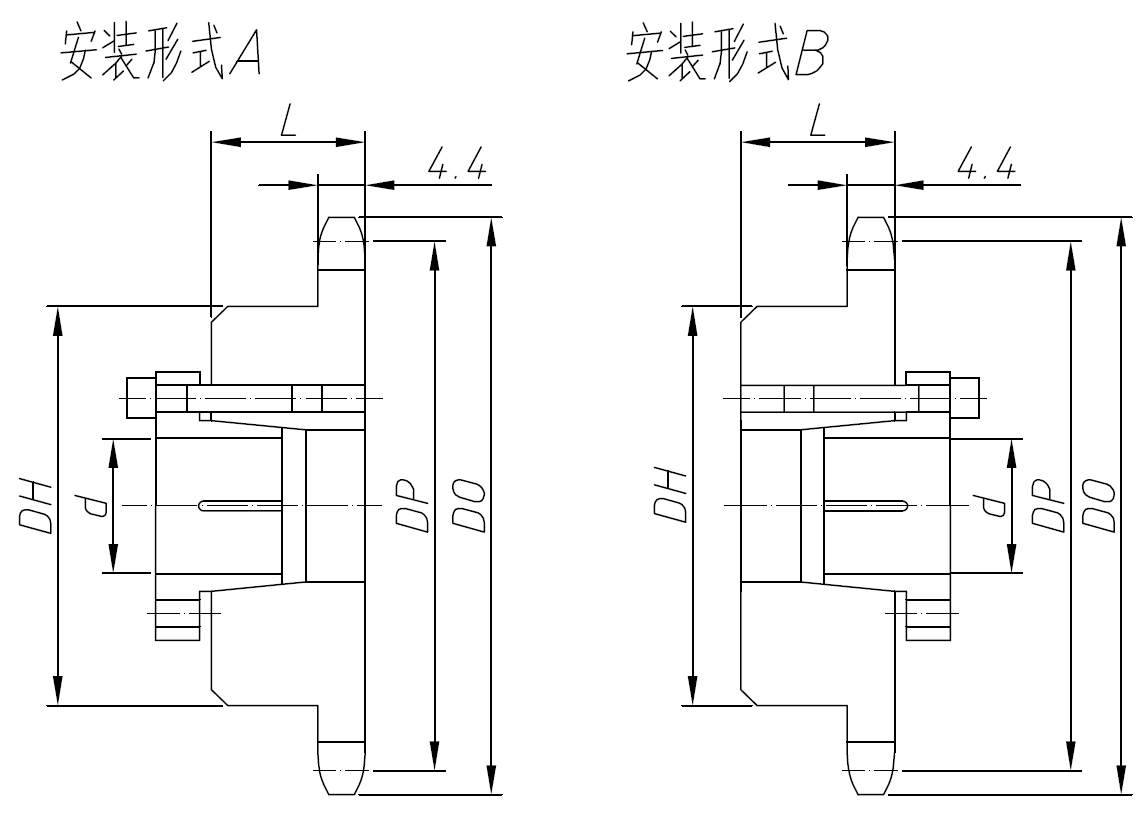

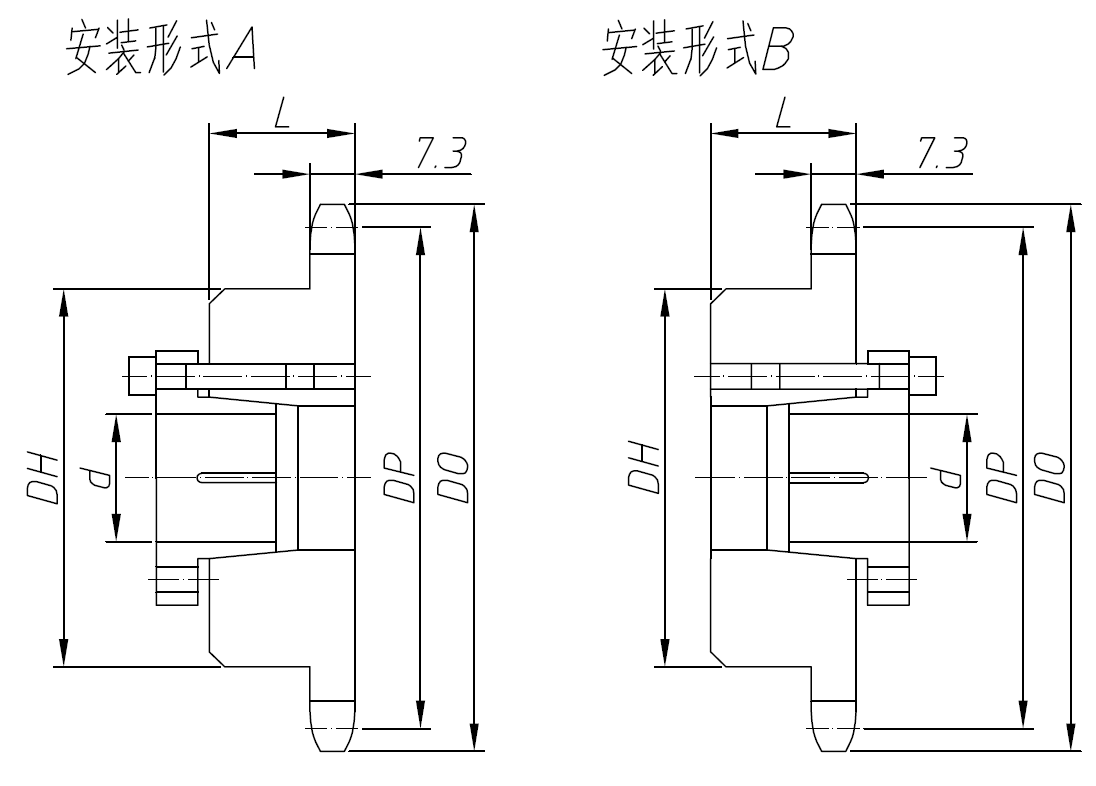

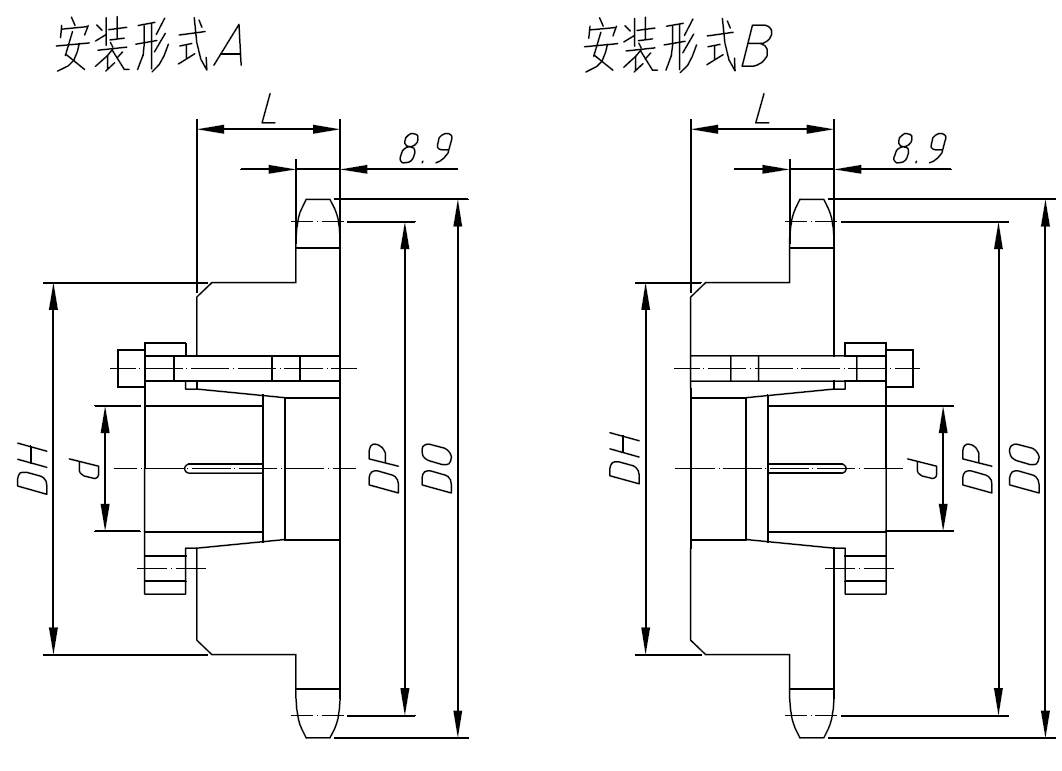

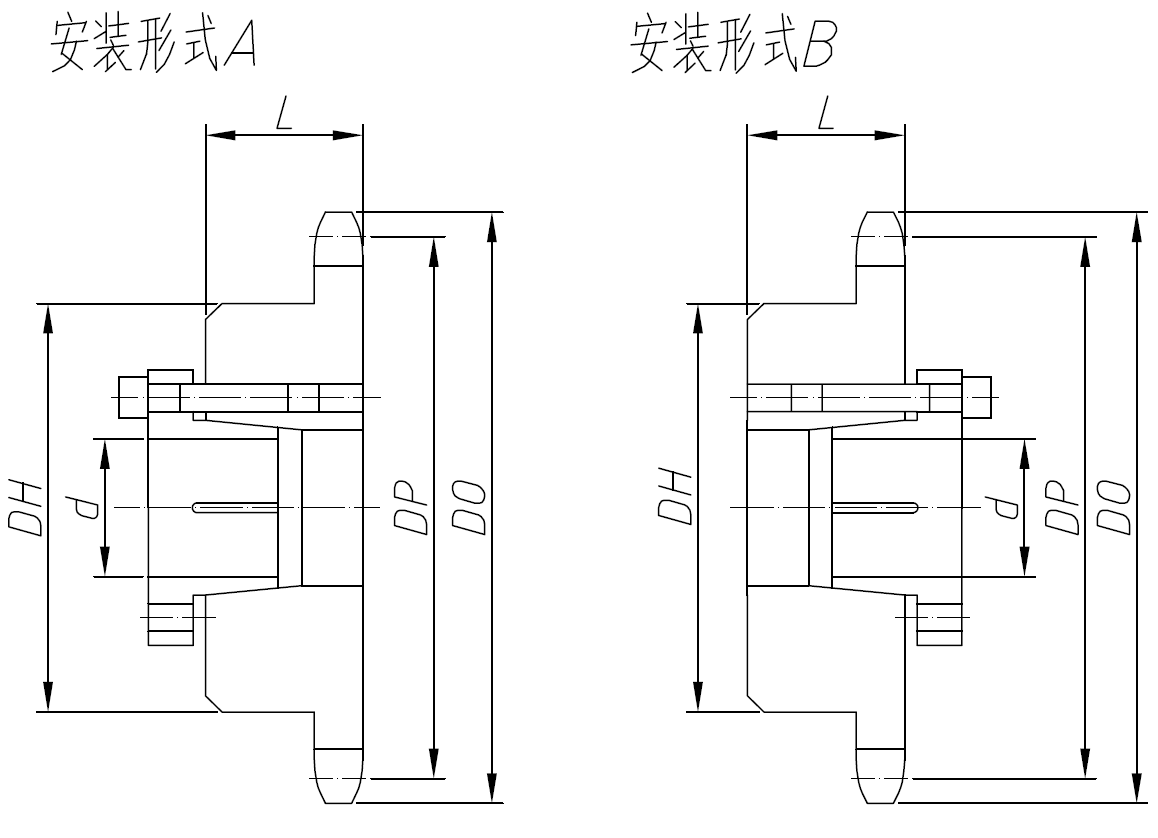

S類型的構造和軸套安裝形式

* RS35-1B19TQ-S33_ _ _/RS40-1B15TQ-S33_ _ _這兩種規格只有形式A。

N類型的構造和軸套安裝形式

型號表示

（1）鏈條型號

（2）鏈條列數和輪轂形狀

（3）齒數

（4）Q: 齒尖硬化規格

（5）S:S型軸套編號；N:N型軸套編號

（6）安裝螺栓個數

（7）軸孔徑 25mm

（8）安裝形式

鏈條尺寸	鎖鏈論類型
LDSC06A-1B	S類型	N類型
LDSC08A-1B	S類型	N類型
LDSC10A-1B	S類型	N類型
LDSC12A-1B	S類型	N類型
LDSC16A-1B	S類型
LDSC20A-1B	S類型

LDSC06A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC06A-1B15TQ-S14□□■	15	10,11,12,14,15,16	45.81	51	35	20
LDSC06A-1B16TQ-S14□□■	16	10,11,12,14,15,16	48.82	54	37	20
LDSC06A-1B17TQ-S14□□■	17	10,11,12,14,15,16	51.84	57	41	20
LDSC06A-1B17TQ-S24□□■	17	17,18,19,20,22	51.84	57	41	20
LDSC06A-1B18TQ-S14□□■	18	11,12,14,15,16	54.85	60	44	20
LDSC06A-1B18TQ-S24□□■	18	17,18,19,20,22	54.85	60	44	20
LDSC06A-1B19TQ-S14□□■	19	11,12,14,15,16	57.87	63	47	20
LDSC06A-1B19TQ-S24□□■	19	17,18,19,20,22	57.87	63	47	20
LDSC06A-1B19TQ-S33□□A	19	24,25,28	57.87	63	47	20
LDSC06A-1B20TQ-S14□□■	20	12,14,15,16	60.89	66	50	20
LDSC06A-1B20TQ-S24□□■	20	17,18,19,20,22	60.89	66	50	20
LDSC06A-1B20TQ-S33□□■	20	24,25,28	60.89	66	50	20
LDSC06A-1B21TQ-S16□□■	21	14,15,16	63.91	69	53	20
LDSC06A-1B21TQ-S24□□■	21	17,18,19,20,22	63.91	69	53	20
LDSC06A-1B21TQ-S34□□■	21	24,25,28	63.91	69	53	20
LDSC06A-1B22TQ-S16□□■	22	14,15,16	66.93	72	53	20
LDSC06A-1B22TQ-S24□□■	22	17,18,19,20,22	66.93	72	53	20
LDSC06A-1B22TQ-S44□□■	22	24,25,28,30,32,35	66.93	72	53	20
LDSC06A-1B23TQ-S16□□■	23	14,15,16	69.95	75	53	20
LDSC06A-1B23TQ-S24□□■	23	17,18,19,20,22	69.95	75	53	20
LDSC06A-1B23TQ-S44□□■	23	24,25,28,30,32,35	69.95	75	53	20
LDSC06A-1B24TQ-S16□□■	24	14,15,16	72.97	78	53	22
LDSC06A-1B24TQ-S24□□■	24	17,18,19,20,22	72.97	78	53	22
LDSC06A-1B24TQ-S44□□■	24	24,25,28,30,32,35	72.97	78	53	22
LDSC06A-1B25TQ-S16□□■	25	14,15,16	76.00	81	53	22
LDSC06A-1B25TQ-S24□□■	25	17,18,19,20,22	76.00	81	53	22
LDSC06A-1B25TQ-S44□□■	25	24,25,28,30,32,35	76.00	81	53	22
LDSC06A-1B26TQ-S16□□■	26	14,15,16	79.02	84	53	22
LDSC06A-1B26TQ-S24□□■	26	17,18,19,20,22	79.02	84	53	22
LDSC06A-1B26TQ-S44□□■	26	24,25,28,30,32,35	79.02	84	53	22
LDSC06A-1B27TQ-S16□□■	27	14,15,16	82.05	87	53	22
LDSC06A-1B27TQ-S24□□■	27	17,18,19,20,22	82.05	87	53	22
LDSC06A-1B27TQ-S44□□■	27	24,25,28,30,32,35	82.05	87	53	22
LDSC06A-1B28TQ-S16□□■	28	14,15,16	85.07	90	53	22
LDSC06A-1B28TQ-S24□□■	28	17,18,19,20,22	85.07	90	53	22
LDSC06A-1B28TQ-S44□□■	28	24,25,28,30,32,35	85.07	90	53	22
LDSC06A-1B30TQ-S16□□■	30	14,15,16	91.12	96	53	22
LDSC06A-1B30TQ-S24□□■	30	17,18,19,20,22	91.12	96	53	22
LDSC06A-1B30TQ-S44□□■	30	24,25,28,30,32,35	91.12	96	53	22
LDSC06A-1B32TQ-S16□□■	32	14,15,16	97.18	102	53	22
LDSC06A-1B32TQ-S24□□■	32	17,18,19,20,22	97.18	102	53	22
LDSC06A-1B32TQ-S44□□■	32	24,25,28,30,32,35	97.18	102	53	22
LDSC06A-1B34TQ-S16□□■	34	14,15,16	103.23	109	53	22
LDSC06A-1B34TQ-S24□□■	34	17,18,19,20,22	103.23	109	53	22
LDSC06A-1B34TQ-S44□□■	34	24,25,28,30,32,35	103.23	109	53	22
LDSC06A-1B35TQ-S16□□■	35	14,15,16	106.26	112	53	22
LDSC06A-1B35TQ-S24□□■	35	17,18,19,20,22	106.26	112	53	22
LDSC06A-1B35TQ-S44□□■	35	24,25,28,30,32,35	106.26	112	53	22
LDSC06A-1B36TQ-S16□□■	36	14,15,16	109.29	115	53	22
LDSC06A-1B36TQ-S24□□■	36	17,18,19,20,22	109.29	115	53	22
LDSC06A-1B36TQ-S44□□■	36	24,25,28,30,32,35	109.29	115	53	22
LDSC06A-1B38TQ-S16□□■	38	14,15,16	115.34	121	63	25
LDSC06A-1B38TQ-S24□□■	38	17,18,19,20,22	115.34	121	63	25
LDSC06A-1B38TQ-S44□□■	38	24,25,28,30,32,35	115.34	121	63	25
LDSC06A-1B40TQ-S16□□■	40	14,15,16	121.40	127	63	25
LDSC06A-1B40TQ-S24□□■	40	17,18,19,20,22	121.40	127	63	25
LDSC06A-1B40TQ-S44□□■	40	24,25,28,30,32,35	121.40	127	63	25

LDSC06A-1B-N

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC06A-1B12TQ-N1□□A	12	7,8,9	36.80	41	31	20
LDSC06A-1B13TQ-N1□□■	13	7,8,9	39.80	44	32	20
LDSC06A-1B14TQ-N1□□■	14	7,8,9	42.80	47	30	20
LDSC06A-1B15TQ-N1□□■	15	7,8,9	45.81	51	35	20
LDSC06A-1B15TQ-N2□□■	15	10,11,12	45.81	51	35	20
LDSC06A-1B16TQ-N1□□■	16	7,8,9	48.82	54	37	20
LDSC06A-1B16TQ-N2□□■	16	10,11,12	48.82	54	37	20
LDSC06A-1B17TQ-N1□□■	17	9	51.84	57	41	20
LDSC06A-1B17TQ-N2□□■	17	10,11,12	51.84	57	41	20
LDSC06A-1B18TQ-N2□□■	18	10,11,12	54.85	60	44	20
LDSC06A-1B19TQ-N2□□■	19	10,11,12	57.87	63	47	20
LDSC06A-1B20TQ-N2□□■	20	10,11,12	60.89	66	50	20
LDSC06A-1B21TQ-N2□□■	21	10,11,12	63.91	69	53	20
LDSC06A-1B22TQ-N2□□■	22	10,11,12	66.93	72	53	20
LDSC06A-1B23TQ-N2□□■	23	10,11,12	69.95	75	53	20
LDSC06A-1B24TQ-N2□□■	24	10,11,12	72.97	78	53	22
LDSC06A-1B24TQ-N3□□■	24	14,15,16	72.97	78	53	22
LDSC06A-1B25TQ-N2□□■	25	11,12	76.00	81	53	22
LDSC06A-1B25TQ-N3□□■	25	14,15,16	76.00	81	53	22
LDSC06A-1B26TQ-N2□□■	26	11,12	79.02	84	53	22
LDSC06A-1B26TQ-N3□□■	26	14,15,16	79.02	84	53	22
LDSC06A-1B27TQ-N2□□■	27	12	82.05	87	53	22
LDSC06A-1B27TQ-N3□□■	27	14,15,16	82.05	87	53	22
LDSC06A-1B28TQ-N3□□■	28	14,15,16	85.07	90	53	22
LDSC06A-1B30TQ-N3□□■	30	14,15,16	91.12	96	53	22
LDSC06A-1B32TQ-N3□□■	32	14,15,16	97.18	102	53	22
LDSC06A-1B34TQ-N3□□■	34	14,15,16	103.23	109	53	22
LDSC06A-1B35TQ-N3□□■	35	14,15,16	106.26	112	53	22
LDSC06A-1B36TQ-N3□□■	36	14,15,16	109.29	115	53	22
LDSC06A-1B38TQ-N3□□■	38	14,15,16	115.34	121	63	25
LDSC06A-1B38TQ-N4□□■	38	17,18,19	115.34	121	63	25
LDSC06A-1B40TQ-N3□□■	40	14,15,16	121.40	127	63	25
LDSC06A-1B40TQ-N4□□■	40	17,18,19	121.40	127	63	25

LDSC08A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC08A-1B14TQ-S16□□■	14	14	57.07	63	42	22
LDSC08A-1B14TQ-S24□□■	14	15,16,17,18,19,20,22	57.07	63	42	22
LDSC08A-1B15TQ-S16□□■	15	14	61.08	67	46	22
LDSC08A-1B15TQ-S24□□■	15	15,16,17,18,19,20,22	61.08	67	46	22
LDSC08A-1B15TQ-S33□□A	15	24,25,28	61.08	67	46	22
LDSC08A-1B16TQ-S16□□■	16	14	65.10	71	50	22
LDSC08A-1B16TQ-S24□□■	16	15,16,17,18,19,20,22	65.10	71	50	22
LDSC08A-1B16TQ-S33□□■	16	24,25,28	65.10	71	50	22
LDSC08A-1B17TQ-S24□□■	17	15,16,17,18,19,20,22	69.12	76	54	22
LDSC08A-1B17TQ-S44□□■	17	24,25,28,30,32,35	69.12	76	54	22
LDSC08A-1B18TQ-S24□□■	18	15,16,17,18,19,20,22	73.14	80	57	22
LDSC08A-1B18TQ-S44□□■	18	24,25,28,30,32,35	73.14	80	57	22
LDSC08A-1B19TQ-S24□□■	19	15,16,17,18,19,20,22	77.16	84	62	22
LDSC08A-1B19TQ-S44□□■	19	24,25,28,30,32,35	77.16	84	62	22
LDSC08A-1B20TQ-S25□□■	20	15,16,17,18,19,20,22	81.18	88	67	25
LDSC08A-1B20TQ-S48□□■	20	24,25,28,30,32,35	81.18	88	67	25
LDSC08A-1B20TQ-S56□□■	20	38,40,42,45	81.18	88	67	25
LDSC08A-1B21TQ-S25□□■	21	15,16,17,18,19,20,22	85.21	92	71	25
LDSC08A-1B21TQ-S48□□■	21	24,25,28,30,32,35	85.21	92	71	25
LDSC08A-1B21TQ-S56□□■	21	38,40,42,45	85.21	92	71	25
LDSC08A-1B22TQ-S25□□■	22	15,16,17,18,19,20,22	89.24	96	75	25
LDSC08A-1B22TQ-S48□□■	22	24,25,28,30,32,35	89.24	96	75	25
LDSC08A-1B22TQ-S56□□■	22	38,40,42,45	89.24	96	75	25
LDSC08A-1B23TQ-S25□□■	23	15,16,17,18,19,20,22	93.27	100	77	25
LDSC08A-1B23TQ-S48□□■	23	24,25,28,30,32,35	93.27	100	77	25
LDSC08A-1B23TQ-S56□□■	23	38,40,42,45	93.27	100	77	25
LDSC08A-1B24TQ-S25□□■	24	15,16,17,18,19,20,22	97.30	104	63	25
LDSC08A-1B24TQ-S48□□■	24	24,25,28,30,32,35	97.30	104	63	25
LDSC08A-1B24TQ-S56□□■	24	38,40,42,45	97.30	104	63	25
LDSC08A-1B25TQ-S25□□■	25	16,17,18,19,20,22	101.33	108	63	25
LDSC08A-1B25TQ-S48□□■	25	24,25,28,30,32,35	101.33	108	63	25
LDSC08A-1B25TQ-S56□□■	25	38,40,42,45	101.33	108	63	25
LDSC08A-1B26TQ-S25□□■	26	17,18,19,20,22	105.36	112	63	25
LDSC08A-1B26TQ-S48□□■	26	24,25,28,30,32,35	105.36	112	63	25
LDSC08A-1B26TQ-S56□□■	26	38,40,42,45	105.36	112	63	25
LDSC08A-1B27TQ-S25□□■	27	17,18,19,20,22	109.40	116	63	25
LDSC08A-1B27TQ-S48□□■	27	24,25,28,30,32,35	109.40	116	63	25
LDSC08A-1B27TQ-S56□□■	27	38,40,42,45	109.40	116	63	25
LDSC08A-1B28TQ-S25□□■	28	17,18,19,20,22	113.43	120	63	25
LDSC08A-1B28TQ-S48□□■	28	24,25,28,30,32,35	113.43	120	63	25
LDSC08A-1B28TQ-S56□□■	28	38,40,42,45	113.43	120	63	25
LDSC08A-1B30TQ-S25□□■	30	19,20,22	121.50	128	63	25
LDSC08A-1B30TQ-S48□□■	30	24,25,28,30,32,35	121.50	128	63	25
LDSC08A-1B30TQ-S56□□■	30	38,40,42,45	121.50	128	63	25
LDSC08A-1B32TQ-S25□□■	32	20,22	129.57	137	68	28
LDSC08A-1B32TQ-S48□□■	32	24,25,28,30,32,35	129.57	137	68	28
LDSC08A-1B32TQ-S56□□■	32	38,40,42,45	129.57	137	68	28
LDSC08A-1B34TQ-S48□□■	34	24,25,28,30,32,35	137.64	145	68	28
LDSC08A-1B34TQ-S56□□■	34	38,40,42,45	137.64	145	68	28
LDSC08A-1B35TQ-S48□□■	35	24,25,28,30,32,35	141.68	149	68	28
LDSC08A-1B35TQ-S56□□■	35	38,40,42,45	141.68	149	68	28
LDSC08A-1B36TQ-S48□□■	36	24,25,28,30,32,35	145.72	153	68	28
LDSC08A-1B36TQ-S56□□■	36	38,40,42,45	145.72	153	68	28
LDSC08A-1B38TQ-S48□□■	38	24,25,28,30,32,35	153.79	161	68	28
LDSC08A-1B38TQ-S56□□■	38	38,40,42,45	153.79	161	68	28
LDSC08A-1B40TQ-S48□□■	40	24,25,28,30,32,35	161.87	169	68	28
LDSC08A-1B40TQ-S56□□■	40	38,40,42,45	161.87	169	68	28

LDSC08A-1B-N

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC08A-1B11TQ-N2□□A	11	10,11,12	45.08	51	37	22
LDSC08A-1B12TQ-N2□□A	12	10,11,12	49.07	55	40	22
LDSC08A-1B13TQ-N2□□■	13	10,11,12	53.07	59	37	22
LDSC08A-1B14TQ-N2□□■	14	10,11,12	57.07	63	42	22
LDSC08A-1B15TQ-N2□□■	15	10,11,12	61.08	67	46	22
LDSC08A-1B15TQ-N3□□■	15	14,15,16	61.08	67	46	22
LDSC08A-1B16TQ-N3□□■	16	14,15,16	65.10	71	50	22
LDSC08A-1B17TQ-N3□□■	17	14,15,16	69.12	76	54	22
LDSC08A-1B18TQ-N3□□■	18	14,15,16	73.14	80	57	22
LDSC08A-1B19TQ-N3□□■	19	14,15,16	77.16	84	62	22
LDSC08A-1B20TQ-N3□□■	20	14,15,16	81.18	88	67	25
LDSC08A-1B20TQ-N4□□■	20	17,18,19	81.18	88	67	25
LDSC08A-1B21TQ-N3□□■	21	14,15,16	85.21	92	71	25
LDSC08A-1B21TQ-N4□□■	21	17,18,19	85.21	92	71	25
LDSC08A-1B22TQ-N3□□■	22	14,15,16	89.24	96	75	25
LDSC08A-1B22TQ-N4□□■	22	17,18,19	89.24	96	75	25
LDSC08A-1B23TQ-N3□□■	23	14,15,16	93.27	100	77	25
LDSC08A-1B23TQ-N4□□■	23	17,18,19	93.27	100	77	25
LDSC08A-1B24TQ-N3□□■	24	14,15,16	97.30	104	63	25
LDSC08A-1B24TQ-N4□□■	24	17,18,19	97.30	104	63	25
LDSC08A-1B25TQ-N3□□■	25	15,16	101.33	108	63	25
LDSC08A-1B25TQ-N4□□■	25	17,18,19	101.33	108	63	25
LDSC08A-1B26TQ-N3□□■	26	16	105.36	112	63	25
LDSC08A-1B26TQ-N4□□■	26	17,18,19	105.36	112	63	25
LDSC08A-1B27TQ-N4□□■	27	17,18,19	109.40	116	63	25
LDSC08A-1B28TQ-N4□□■	28	17,18,19	113.43	120	63	25
LDSC08A-1B30TQ-N4□□■	30	17,18,19	121.50	128	63	25
LDSC08A-1B32TQ-N4□□■	32	17,18,19	129.57	137	68	28
LDSC08A-1B32TQ-N5□□■	32	20,22,24	129.57	137	68	28
LDSC08A-1B34TQ-N4□□■	34	17,18,19	137.64	145	68	28
LDSC08A-1B34TQ-N5□□■	34	20,22,24	137.64	145	68	28
LDSC08A-1B35TQ-N4□□■	35	17,18,19	141.68	149	68	28
LDSC08A-1B35TQ-N5□□■	35	20,22,24	141.68	149	68	28
LDSC08A-1B36TQ-N4□□■	36	18,19	145.72	153	68	28
LDSC08A-1B36TQ-N5□□■	36	20,22,24	145.72	153	68	28
LDSC08A-1B38TQ-N4□□■	38	19	153.79	161	68	28
LDSC08A-1B38TQ-N5□□■	38	20,22,24	153.79	161	68	28
LDSC08A-1B40TQ-N4□□■	40	19	161.87	169	68	28
LDSC08A-1B40TQ-N5□□■	40	20,22,24	161.87	169	68	28

LDSC10A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC10A-1B14TQ-S25□□■	14	15,16	71.34	79	52	25
LDSC10A-1B14TQ-S26□□■	14	17,18,19,20,22	71.34	79	52	25
LDSC10A-1B15TQ-S25□□■	15	15,16	76.35	84	57	25
LDSC10A-1B15TQ-S26□□■	15	17,18,19,20,22	76.35	84	57	25
LDSC10A-1B15TQ-S44□□■	15	24,25,28,30,32,35	76.35	84	57	25
LDSC10A-1B16TQ-S25□□■	16	15,16	81.37	89	62	25
LDSC10A-1B16TQ-S26□□■	16	17,18,19,20,22	81.37	89	62	25
LDSC10A-1B16TQ-S44□□■	16	24,25,28,30,32,35	81.37	89	62	25
LDSC10A-1B17TQ-S26□□■	17	20,22	86.39	94	67	25
LDSC10A-1B17TQ-S48□□■	17	24,25,28,30,32,35	86.39	94	67	25
LDSC10A-1B17TQ-S56□□■	17	38,40,42,45	86.39	94	67	25
LDSC10A-1B18TQ-S26□□■	18	22	91.42	100	72	28
LDSC10A-1B18TQ-S48□□■	18	24,25,28,30,32,35	91.42	100	72	28
LDSC10A-1B18TQ-S56□□■	18	38,40,42,45	91.42	100	72	28
LDSC10A-1B19TQ-S26□□■	19	22	96.45	105	73	28
LDSC10A-1B19TQ-S48□□■	19	24,25,28,30,32,35	96.45	105	73	28
LDSC10A-1B19TQ-S56□□■	19	38,40,42,45	96.45	105	73	28
LDSC10A-1B20TQ-S48□□■	20	24,25,28,30,32,35	101.48	110	73	28
LDSC10A-1B20TQ-S56□□■	20	38,40,42,45	101.48	110	73	28
LDSC10A-1B21TQ-S48□□■	21	24,25,28,30,32,35	106.51	115	73	28
LDSC10A-1B21TQ-S56□□■	21	38,40,42,45	106.51	115	73	28
LDSC10A-1B22TQ-S48□□■	22	24,25,28,30,32,35	111.55	120	73	28
LDSC10A-1B22TQ-S56□□■	22	38,40,42,45	111.55	120	73	28
LDSC10A-1B23TQ-S48□□■	23	24,25,28,30,32,35	116.59	125	73	28
LDSC10A-1B23TQ-S56□□■	23	38,40,42,45	116.59	125	73	28
LDSC10A-1B24TQ-S48□□■	24	24,25,28,30,32,35	121.62	130	73	28
LDSC10A-1B24TQ-S56□□■	24	38,40,42,45	121.62	130	73	28
LDSC10A-1B25TQ-S48□□■	25	24,25,28,30,32,35	126.66	135	73	28
LDSC10A-1B25TQ-S56□□■	25	38,40,42,45	126.66	135	73	28
LDSC10A-1B26TQ-S48□□■	26	24,25,28,30,32,35	131.70	140	73	28
LDSC10A-1B26TQ-S56□□■	26	38,40,42,45	131.70	140	73	28
LDSC10A-1B27TQ-S48□□■	27	24,25,28,30,32,35	136.74	145	73	28
LDSC10A-1B27TQ-S56□□■	27	38,40,42,45	136.74	145	73	28
LDSC10A-1B28TQ-S48□□■	28	25,28,30,32,35	141.79	150	73	28
LDSC10A-1B28TQ-S56□□■	28	38,40,42,45	141.79	150	73	28
LDSC10A-1B30TQ-S48□□■	30	25,28,30,32,35	151.87	161	73	28
LDSC10A-1B30TQ-S56□□■	30	38,40,42,45	151.87	161	73	28
LDSC10A-1B32TQ-S48□□■	32	25,28,30,32,35	161.96	171	73	28
LDSC10A-1B32TQ-S56□□■	32	38,40,42,45	161.96	171	73	28
LDSC10A-1B34TQ-S48□□■	34	30,32,35	172.05	181	73	28
LDSC10A-1B34TQ-S56□□■	34	38,40,42,45	172.05	181	73	28
LDSC10A-1B35TQ-S48□□■	35	32,35	177.10	186	73	28
LDSC10A-1B35TQ-S56□□■	35	38,40,42,45	177.10	186	73	28
LDSC10A-1B36T-S510□□■	36	38,40,42,45	182.15	191	83	35
LDSC10A-1B36T-S66□□■	36	48,50,55	182.15	191	83	35
LDSC10A-1B38T-S510□□■	38	38,40,42,45	192.24	201	83	35
LDSC10A-1B38T-S66□□■	38	48,50,55	192.24	201	83	35
LDSC10A-1B40T-S510□□■	40	38,40,42,45	202.33	211	83	35
LDSC10A-1B40T-S66□□■	40	48,50,55	202.33	211	83	35

LDSC10-1B-N

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC10A-1B11TQ-N3□□A	11	14,15,16	56.35	64	46	25
LDSC10A-1B12TQ-N3□□A	12	14,15,16	61.34	69	51	25
LDSC10A-1B12TQ-N4□□A	12	17,18,19	61.34	69	51	25
LDSC10A-1B13TQ-N3□□A	13	14,15,16	66.33	74	51	25
LDSC10A-1B13TQ-N4□□A	13	17,18,19	66.33	74	51	25
LDSC10A-1B14TQ-N3□□■	14	14,15,16	71.34	79	52	25
LDSC10A-1B14TQ-N4□□■	14	17,18,19	71.34	79	52	25
LDSC10A-1B15TQ-N4□□■	15	17,18,19	76.35	84	57	25
LDSC10A-1B16TQ-N4□□■	16	17,18,19	81.37	89	62	25
LDSC10A-1B17TQ-N4□□■	17	17,18,19	86.39	94	67	25
LDSC10A-1B18TQ-N4□□■	18	17,18,19	91.42	100	72	28
LDSC10A-1B19TQ-N4□□■	19	18,19	96.45	105	73	28
LDSC10A-1B19TQ-N5□□■	19	20,22,24	96.45	105	73	28
LDSC10A-1B20TQ-N4□□■	20	19	101.48	110	73	28
LDSC10A-1B20TQ-N5□□■	20	20,22,24	101.48	110	73	28
LDSC10A-1B21TQ-N5□□■	21	20,22,24	106.51	115	73	28
LDSC10A-1B22TQ-N5□□■	22	20,22,24	111.55	120	73	28
LDSC10A-1B23TQ-N5□□■	23	20,22,24	116.59	125	73	28
LDSC10A-1B24TQ-N5□□■	24	22,24	121.62	130	73	28
LDSC10A-1B25TQ-N5□□■	25	22,24	126.66	135	73	28

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

鎖式鏈輪（06A~10A參數）
