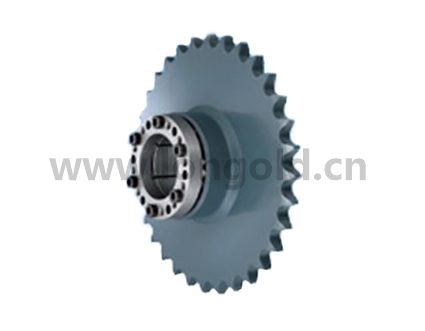

鎖式鏈輪（12A~20A參數）

將無鍵聯結一體化的鏈輪。利用錐形軸套的摩擦力，無需鍵即可與軸聯結。定位簡單。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ S類型

使用螺栓緊固締結，對應大范圍軸徑
緊固后沒有背隙，定位容易。
只裝卸螺栓，就可簡單安裝、折卸。
由于采用軸向固定，不需要“防止脫落具”

◎ N類型

使用螺母簡單締結，對應小軸徑。

複與需要復數螺栓緊固的S型相比，N類型使用單個螺母即可簡單將軸締結。需要微調時的拆卸安裝也更容易。
從最小軸徑7mm到最大軸徑28mm已標準化，可對應廣泛要求。
強度計算充分考慮鏈條的最大容許張力，設計簡潔，盡量消除不必要空間。

使用的注意事項

◎ 選擇負荷扭矩時，需選擇小于尺寸表所表示的傳導扭矩的型號。
◎ 請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。
◎ 安裝至D型軸，或如電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。
◎ 安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。
◎ 軸材請使用S35C以上的實心軸材。
◎ 使用溫度范圍-20°C～200°C。
◎ 固定螺栓·螺母時，請使用扭矩扳手，按照規定的扭矩固定。安裝時，請事先確認添附的使用說明書，按指示操作。

鎖止原理

S類型的締結原理 N類型的締結原理

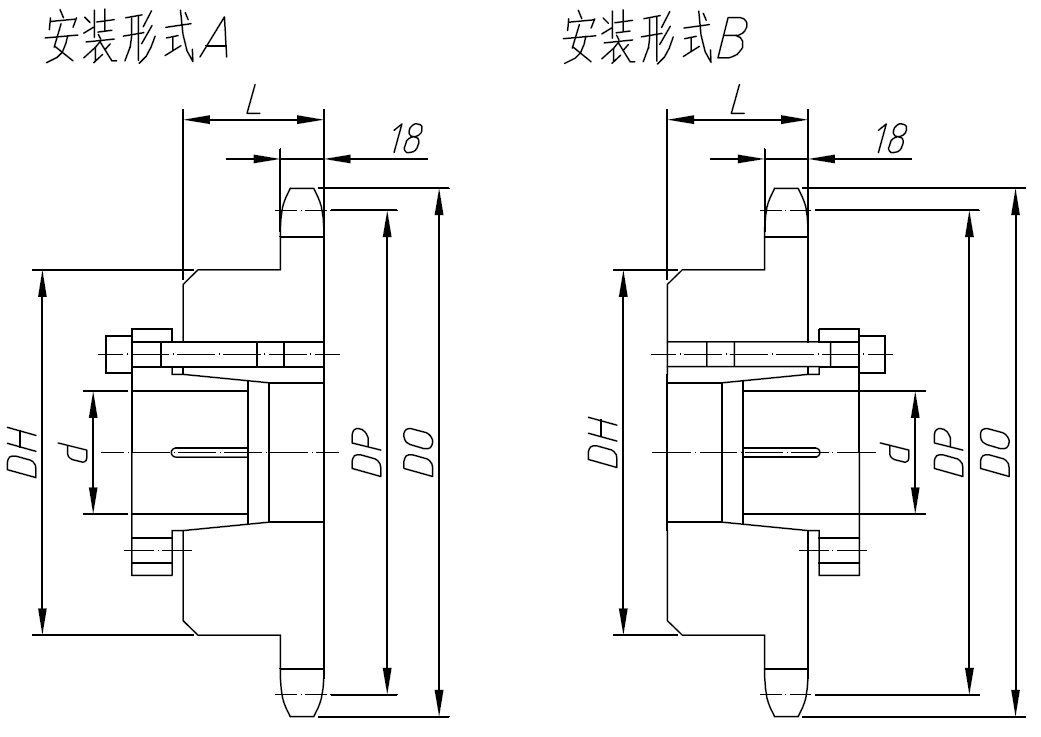

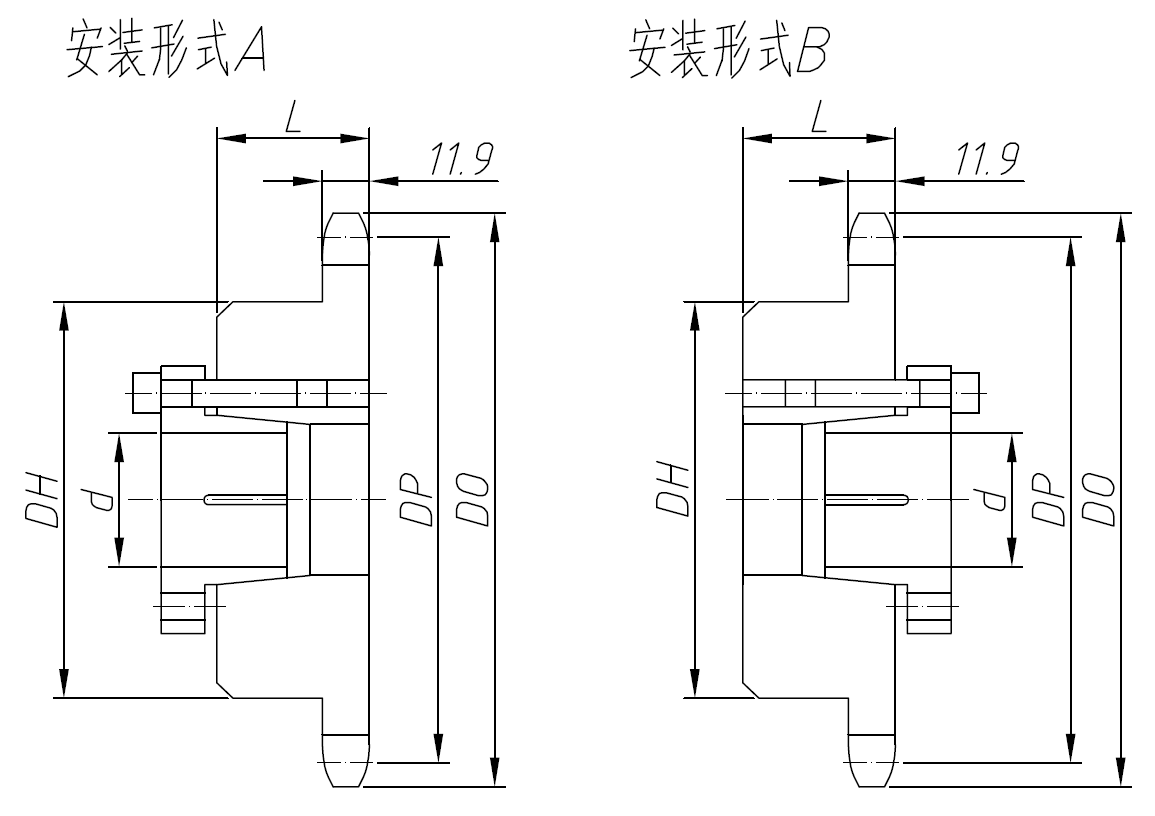

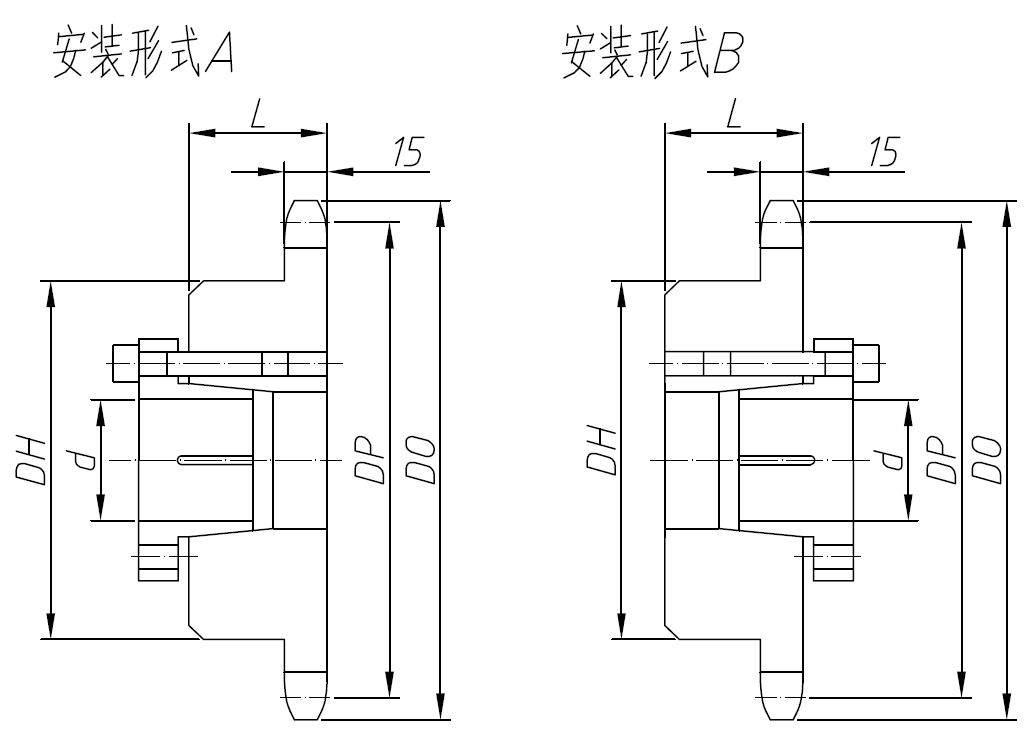

S類型的構造和軸套安裝形式

* RS35-1B19TQ-S33_ _ _/RS40-1B15TQ-S33_ _ _這兩種規格只有形式A。

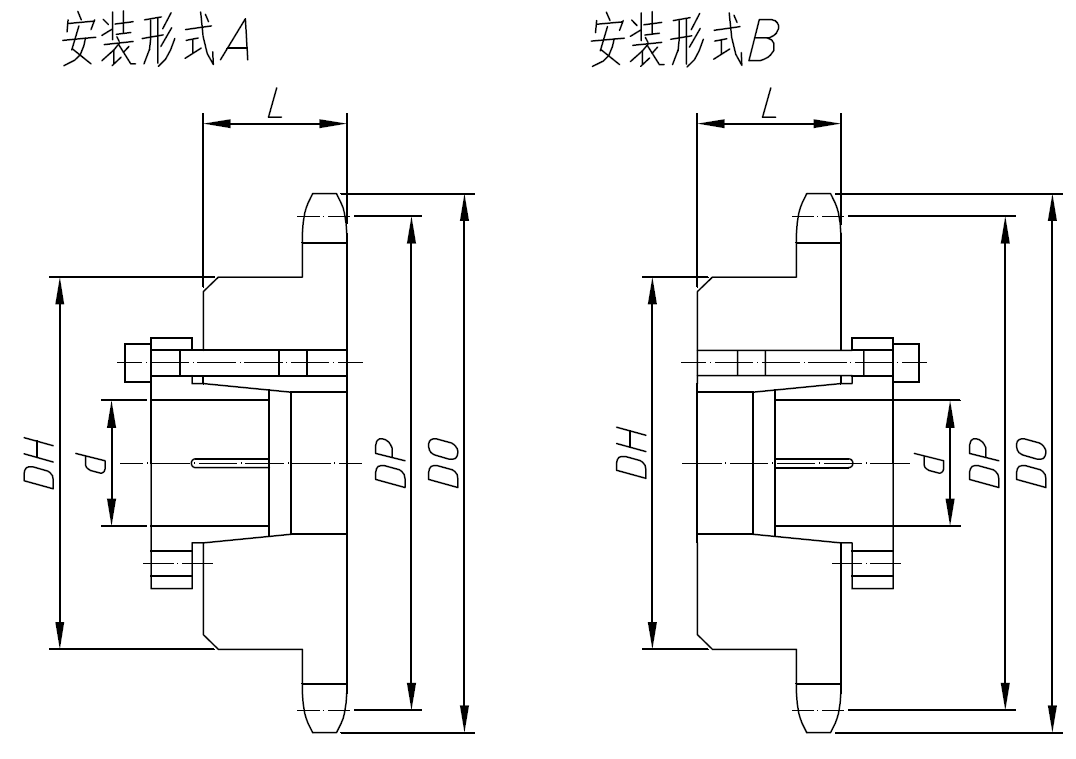

N類型的構造和軸套安裝形式

型號表示

（1）鏈條型號

（2）鏈條列數和輪轂形狀

（3）齒數

（4）Q: 齒尖硬化規格

（5）S:S型軸套編號；N:N型軸套編號

（6）安裝螺栓個數

（7）軸孔徑 25mm

（8）安裝形式

LDSC12A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC12A-1B12TQ-S26□□■	12	18,19,20,22	73.60	83	51	32
LDSC12A-1B13TQ-S26□□■	13	18,19,20,22	79.60	89	57	32
LDSC12A-1B13TQ-S46□□■	13	24,25,28,30,32,35	79.60	89	57	32
LDSC12A-1B14TQ-S26□□■	14	18,19,20,22	85.61	95	62	32
LDSC12A-1B14TQ-S46□□■	14	24,25,28,30,32,35	85.61	95	62	32
LDSC12A-1B15TQ-S48□□■	15	24,25,28,30,32,35	91.63	101	68	32
LDSC12A-1B15TQ-S56□□■	15	38,40,42,45	91.63	101	68	32
LDSC12A-1B16TQ-S48□□■	16	24,25,28,30,32,35	97.65	107	73	32
LDSC12A-1B16TQ-S56□□■	16	38,40,42,45	97.65	107	73	32
LDSC12A-1B17TQ-S48□□■	17	25,28,30,32,35	103.67	113	73	32
LDSC12A-1B17TQ-S56□□■	17	38,40,42,45	103.67	113	73	32
LDSC12A-1B18TQ-S48□□■	18	28,30,32,35	109.70	119	83	40
LDSC12A-1B18TQ-S510□□■	18	38,40,42,45	109.70	119	83	40
LDSC12A-1B18TQ-S66□□■	18	48,50,55	109.70	119	83	40
LDSC12A-1B19TQ-S48□□■	19	28,30,32,35	115.74	126	83	40
LDSC12A-1B19TQ-S510□□■	19	38,40,42,45	115.74	126	83	40
LDSC12A-1B19TQ-S66□□■	19	48,50,55	115.74	126	83	40
LDSC12A-1B20TQ-S48□□■	20	30,32,35	121.78	132	83	40
LDSC12A-1B20TQ-S510□□■	20	38,40,42,45	121.78	132	83	40
LDSC12A-1B20TQ-S66□□■	20	48,50,55	121.78	132	83	40
LDSC12A-1B21TQ-S48□□■	21	32,35	127.82	138	83	40
LDSC12A-1B21TQ-S510□□■	21	38,40,42,45	127.82	138	83	40
LDSC12A-1B21TQ-S66□□■	21	48,50,55	127.82	138	83	40
LDSC12A-1B22TQ-S48□□■	22	32,35	133.86	144	83	40
LDSC12A-1B22TQ-S510□□■	22	38,40,42,45	133.86	144	83	40
LDSC12A-1B22TQ-S66□□■	22	48,50,55	133.86	144	83	40
LDSC12A-1B23TQ-S48□□■	23	35	139.90	150	83	40
LDSC12A-1B23TQ-S510□□■	23	38,40,42,45	139.90	150	83	40
LDSC12A-1B23TQ-S66□□■	23	48,50,55	139.90	150	83	40
LDSC12A-1B24TQ-S48□□■	24	35	145.95	156	83	40
LDSC12A-1B24TQ-S510□□■	24	38,40,42,45	145.95	156	83	40
LDSC12A-1B24TQ-S66□□■	24	48,50,55	145.95	156	83	40
LDSC12A-1B25TQ-S48□□■	25	35	151.99	162	83	40
LDSC12A-1B25TQ-S510□□■	25	38,40,42,45	151.99	162	83	40
LDSC12A-1B25TQ-S66□□■	25	48,50,55	151.99	162	83	40
LDSC12A-1B26TQ-S510□□■	26	38,40,42,45	158.04	168	83	40
LDSC12A-1B26TQ-S66□□■	26	48,50,55	158.04	168	83	40
LDSC12A-1B27TQ-S510□□■	27	38,40,42,45	164.09	174	83	40
LDSC12A-1B27TQ-S66□□■	27	48,50,55	164.09	174	83	40
LDSC12A-1B28TQ-S510□□■	28	38,40,42,45	170.14	180	83	40
LDSC12A-1B28TQ-S66□□■	28	48,50,55	170.14	180	83	40
LDSC12A-1B30TQ-S510□□■	30	38,40,42,45	182.25	193	83	40
LDSC12A-1B30TQ-S66□□■	30	48,50,55	182.25	193	83	40
LDSC12A-1B32T-S510□□■	32	38,40,42,45	194.35	205	83	40
LDSC12A-1B32T-S66□□■	32	48,50,55	194.35	205	83	40
LDSC12A-1B34T-S510□□■	34	40,42,45	206.46	217	83	40
LDSC12A-1B34T-S66□□■	34	48,50,55	206.46	217	83	40
LDSC12A-1B35T-S510□□■	35	45	212.52	223	83	40
LDSC12A-1B35T-S66□□■	35	48,50,55	212.52	223	83	40
LDSC12A-1B36T-S510□□■	36	45	218.57	229	83	40
LDSC12A-1B36T-S66□□■	36	48,50,55	218.57	229	83	40
LDSC12A-1B38T-S510□□■	38	45	230.69	241	83	40
LDSC12A-1B38T-S66□□■	38	48,50,55	230.69	241	83	40
LDSC12A-1B40T-S66□□■	40	48,50,55	242.80	253	83	40

LDSC12A-1B-N

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC12A-1B10TQ-N3□□A	10	14,15,16	61.65	70	49	32
LDSC12A-1B11TQ-N3□□A	11	14,15,16	67.62	76	51	32
LDSC12A-1B11TQ-N4□□A	11	17,18,19	67.62	76	51	32
LDSC12A-1B12TQ-N3□□■	12	14,15,16	73.60	83	51	32
LDSC12A-1B12TQ-N4□□■	12	17,18,19	73.60	83	51	32
LDSC12A-1B13TQ-N3□□■	13	14,15,16	79.60	89	57	32
LDSC12A-1B13TQ-N4□□■	13	17,18,19	79.60	89	57	32
LDSC12A-1B13TQ-N5□□■	13	20,22,24	79.60	89	57	32
LDSC12A-1B14TQ-N4□□■	14	17,18,19	85.61	95	62	32
LDSC12A-1B14TQ-N5□□■	14	20,22,24	85.61	95	62	32
LDSC12A-1B14TQ-N6□□■	14	25,26,28	85.61	95	62	32
LDSC12A-1B15TQ-N4□□■	15	17,18,19	91.63	101	68	32
LDSC12A-1B15TQ-N5□□■	15	20,22,24	91.63	101	68	32
LDSC12A-1B15TQ-N6□□■	15	25,26,28	91.63	101	68	32
LDSC12A-1B16TQ-N4□□■	16	17,18,19	97.65	107	73	32
LDSC12A-1B16TQ-N5□□■	16	20,22,24	97.65	107	73	32
LDSC12A-1B16TQ-N6□□■	16	25,26,28	97.65	107	73	32
LDSC12A-1B17TQ-N4□□■	17	17,18,19	103.67	113	73	32
LDSC12A-1B17TQ-N5□□■	17	20,22,24	103.67	113	73	32
LDSC12A-1B17TQ-N6□□■	17	25,26,28	103.67	113	73	32
LDSC12A-1B18TQ-N4□□■	18	17,18,19	109.70	119	83	40
LDSC12A-1B18TQ-N5□□■	18	20,22,24	109.70	119	83	40
LDSC12A-1B18TQ-N6□□■	18	25,26,28	109.70	119	83	40
LDSC12A-1B19TQ-N5□□■	19	20,22,24	115.74	126	83	40
LDSC12A-1B19TQ-N6□□■	19	25,26,28	115.74	126	83	40
LDSC12A-1B20TQ-N5□□■	20	20,22,24	121.78	132	83	40
LDSC12A-1B20TQ-N6□□■	20	25,26,28	121.78	132	83	40
LDSC12A-1B21TQ-N5□□■	21	20,22,24	127.82	138	83	40
LDSC12A-1B21TQ-N6□□■	21	25,26,28	127.82	138	83	40
LDSC12A-1B22TQ-N6□□■	22	25,26,28	133.86	144	83	40
LDSC12A-1B23TQ-N6□□■	23	25,26,28	139.90	150	83	40
LDSC12A-1B24TQ-N6□□■	24	26,28	145.95	156	83	40
LDSC12A-1B25TQ-N6□□■	25	28	151.99	162	83	40

LDSC16A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC16A-1B12TQ-S48□□■	12	24,25,28,30,32,35	98.14	110	67	40
LDSC16A-1B13TQ-S48□□■	13	24,25,28,30,32,35	106.14	118	77	40
LDSC16A-1B13TQ-S510□□■	13	38,40,42,45	106.14	118	77	40
LDSC16A-1B14TQ-S48□□■	14	24,25,28,30,32,35	114.15	127	77	40
LDSC16A-1B14TQ-S510□□■	14	38,40,42,45	114.15	127	77	40
LDSC16A-1B15TQ-S510□□■	15	35,38,40,42,45	122.17	135	93	40
LDSC16A-1B15TQ-S66□□■	15	48,50,55	122.17	135	93	40
LDSC16A-1B16TQ-S510□□■	16	35,38,40,42,45	130.20	143	93	40
LDSC16A-1B16TQ-S66□□■	16	48,50,55	130.20	143	93	40
LDSC16A-1B17TQ-S510□□■	17	35,38,40,42,45	138.23	151	93	40
LDSC16A-1B17TQ-S66□□■	17	48,50,55	138.23	151	93	40
LDSC16A-1B18TQ-S510□□■	18	35,38,40,42,45	146.27	159	93	40
LDSC16A-1B18TQ-S66□□■	18	48,50,55	146.27	159	93	40
LDSC16A-1B19TQ-S510□□■	19	35,38,40,42,45	154.32	167	93	40
LDSC16A-1B19TQ-S66□□■	19	48,50,55	154.32	167	93	40
LDSC16A-1B20TQ-S510□□■	20	35,38,40,42,45	162.37	176	93	40
LDSC16A-1B20TQ-S68□□■	20	48,50,55	162.37	176	93	40
LDSC16A-1B21TQ-S510□□■	21	35,38,40,42,45	170.42	184	93	40
LDSC16A-1B21TQ-S68□□■	21	48,50,55	170.42	184	93	40
LDSC16A-1B22T-S612□□■	22	48,50,55	178.48	192	107	45
LDSC16A-1B22T-S75□□■	22	60,65,70	178.48	192	107	45
LDSC16A-1B23T-S612□□■	23	48,50,55	186.54	200	107	45
LDSC16A-1B23T-S75□□■	23	60,65,70	186.54	200	107	45
LDSC16A-1B24T-S612□□■	24	48,50,55	194.60	208	107	45
LDSC16A-1B24T-S75□□■	24	60,65,70	194.60	208	107	45
LDSC16A-1B25T-S612□□■	25	48,50,55	202.66	216	107	45
LDSC16A-1B25T-S75□□■	25	60,65,70	202.66	216	107	45
LDSC16A-1B26T-S612□□■	26	48,50,55	210.72	224	107	45
LDSC16A-1B26T-S75□□■	26	60,65,70	210.72	224	107	45
LDSC16A-1B27T-S612□□■	27	48,50,55	218.79	233	107	45
LDSC16A-1B27T-S75□□■	27	60,65,70	218.79	233	107	45
LDSC16A-1B28T-S612□□■	28	48,50,55	226.86	241	107	45
LDSC16A-1B28T-S75□□■	28	60,65,70	226.86	241	107	45
LDSC16A-1B30T-S612□□■	30	48,50,55	243.00	257	107	45
LDSC16A-1B30T-S75□□■	30	60,65,70	243.00	257	107	45
LDSC16A-1B32T-S612□□■	32	48,50,55	259.14	273	107	45
LDSC16A-1B32T-S75□□■	32	60,65,70	259.14	273	107	45
LDSC16A-1B34T-S612□□■	34	48,50,55	275.28	289	107	45
LDSC16A-1B34T-S75□□■	34	60,65,70	275.28	289	107	45
LDSC16A-1B35T-S612□□■	35	48,50,55	283.36	297	107	45
LDSC16A-1B35T-S75□□■	35	60,65,70	283.36	297	107	45

LDSC20A-1B-S

基本型號	齒數	適用軸孔徑	節距圓直徑 DP	外徑 DO	輪轂外徑 DH	輪轂長度 L


		mm	mm	mm	mm	mm
LDSC20A-1B13TQ-S68□□■	13	48,50,55	132.67	148	88	50
LDSC20A-1B14TQ-S68□□■	14	48,50,55	142.68	158	88	50
LDSC20A-1B15TQ-S68□□■	15	48,50,55	152.71	168	98	50
LDSC20A-1B16TQ-S68□□■	16	48,50,55	162.75	179	98	50
LDSC20A-1B17TQ-S612□□■	17	48,50,55	172.79	189	107	50
LDSC20A-1B17TQ-S75□□■	17	60,65,70	172.79	189	107	50
LDSC20A-1B18TQ-S612□□■	18	48,50,55	182.84	199	107	50
LDSC20A-1B18TQ-S75□□■	18	60,65,70	182.84	199	107	50
LDSC20A-1B19TQ-S612□□■	19	48,50,55	192.90	209	107	50
LDSC20A-1B19TQ-S75□□■	19	60,65,70	192.90	209	107	50
LDSC20A-1B20TQ-S612□□■	20	48,50,55	202.96	220	107	50
LDSC20A-1B20TQ-S75□□■	20	60,65,70	202.96	220	107	50
LDSC20A-1B21TQ-S612□□■	21	48,50,55	213.03	230	107	50
LDSC20A-1B21TQ-S75□□■	21	60,65,70	213.03	230	107	50
