免加油自潤滑涂層帶SK1附件A系列小型輸送鏈

免加油自潤滑涂層帶附件A系列小型輸送鏈進行了涂層處理，提高了鏈條的耐腐蝕性。根據客戶不同的耐腐蝕要求，我們備有NP規格和NEP規格。鏈條的兩側帶直立板附件，附板上帶1個螺孔，附件表示為：SK1。
客戶留言在線咨詢
產品介紹規格型號

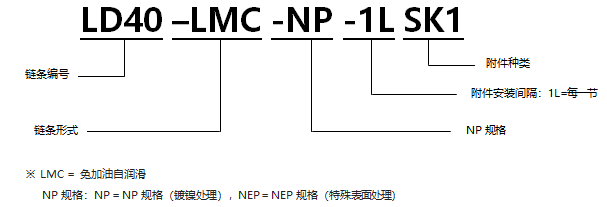

 型號表示




 鏈條本體尺寸




隆德鏈號

節距

滾子

直徑

內節

內寬

鏈板

銷軸

直徑

銷軸長度

過渡鏈節

銷軸長度

極限拉

伸載荷

約重

可使用的

溫度范圍

P

R

W

厚度T

寬 h

寬 h2

D

L1

L2

L

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/kgf

kg/m

℃

LD35-LMC-NP

9.525

5.08

4.78

1.25

9.0

7.8

3.00

5.85

6.85

13.5

1.52/155

0.33

-10℃-150℃

LD40-LMC-NP

12.70

7.92

7.95

1.5

12.0

10.4

3.97

8.25

9.95

18.2

2.65/270

0.64

-10℃-150℃

LD50-LMC-NP

15.875

10.16

9.53

2.0

15.0

13.0

5.09

10.3

12.0

22.6

4.31/440

1.04

-10℃-150℃

LD60-LMC-NP

19.05

11.91

12.7

2.4

18.1

15.6

5.96

12.85

14.75

28.2

6.28/640

1.53

-10℃-150℃

LD80-LMC-NP

25.40

15.88

15.88

3.2

24.1

20.8

7.94

16.25

19.25

36.6

10.7/1090

2.66

-10℃-150℃

LD100-LMC-NP

31.75

19.05

19.05

4.0

30.1

26.0

9.54

19.75

22.85

43.7

17.1/1740

3.99

-10℃-150℃

LD120-LMC-NP

38.10

22.23

25.4

4.8

36.2

31.2

11.11

24.9

28.9

55.0

23.9/2440

5.93

-10℃-150℃

LD140-LMC-NP

44.45

25.40

25.4

5.6

42.2

36.4

12.71

26.9

31.7

59.5

32.4/3300

7.49

-10℃-150℃

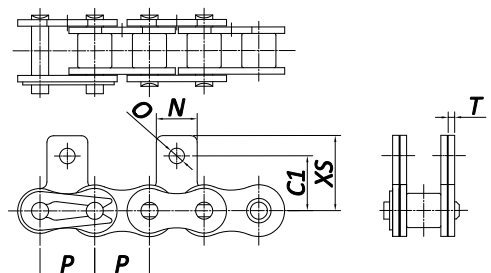

 1LSK1附件尺寸




隆德鏈號

C1

N

O

XS

T

一個附件的附加重量

mm

mm

mm

mm

mm

kg

LD35-LMC-NP-1LSK1

9.5

7.9

3.4

14.55

1.25

0.0008

LD40-LMC-NP-1LSK1

12.7

9.5

3.6

17.4

1.50

0.002

LD50-LMC-NP-1LSK1

15.9

12.7

5.2

23.05

2.00

0.003

LD60-LMC-NP-1LSK1

18.3

15.9

5.2

26.85

2.40

0.007

LD80-LMC-NP-1LSK1

24.6

19.1

6.8

35.45

3.20

0.013

LD100-LMC-NP-1LSK1

31.8

25.4

8.7

44.0

4.00

0.026

LD120-LMC-NP-1LSK1

36.5

28.6

10.3

52.9

4.80

0.044

LD140-LMC-NP-1LSK1

44.5

34.9

11.9

63.5

5.60

0.071

* 1.銷軸型式為鉚釘型。

　2.連接鏈節為卡簧型。



 2LSK1附件尺寸



隆德鏈號

C1

N

O

XS

T

一個附件的附加重量

mm

mm

mm

mm

mm

kg

LD35-LMC-NP-2LSK1

9.5

7.9

3.4

14.55

1.25

0.0008

LD40-LMC-NP-2LSK1

12.7

9.5

3.6

17.4

1.50

0.002

LD50-LMC-NP-2LSK1

15.9

12.7

5.2

23.05

2.00

0.003

LD60-LMC-NP-2LSK1

18.3

15.9

5.2

26.85

2.40

0.007

LD80-LMC-NP-2LSK1

24.6

19.1

6.8

35.45

3.20

0.013

LD100-LMC-NP-2LSK1

31.8

25.4

8.7

44.0

4.00

0.026

LD120-LMC-NP-2LSK1

36.5

28.6

10.3

52.9

4.80

0.044

LD140-LMC-NP-2LSK1

44.5

34.9

11.9

63.5

5.60

0.071

* 1.銷軸型式為鉚釘型。

　2.連接鏈節為卡簧型。

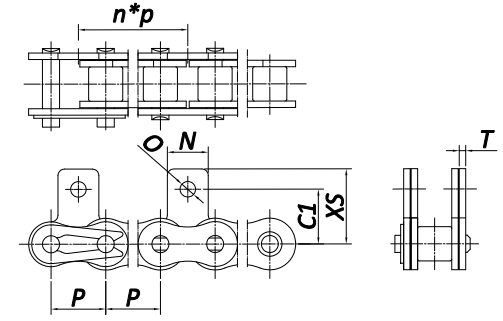

 nLSK1附件尺寸




隆德鏈號

C1

N

O

XS

T

一個附件的附加重量

mm

mm

mm

mm

mm

kg

LD35-LMC-NP-nLSK1

9.5

7.9

3.4

14.55

1.25

0.0008

LD40-LMC-NP-nLSK1

12.7

9.5

3.6

17.4

1.50

0.002

LD50-LMC-NP-nLSK1

15.9

12.7

5.2

23.05

2.00

0.003

LD60-LMC-NP-nLSK1

18.3

15.9

5.2

26.85

2.40

0.007

LD80-LMC-NP-nLSK1

24.6

19.1

6.8

35.45

3.20

0.013

LD100-LMC-NP-nLSK1

31.8

25.4

8.7

44.0

4.00

0.026

LD120-LMC-NP-nLSK1

36.5

28.6

10.3

52.9

4.80

0.044

LD140-LMC-NP-nLSK1

44.5

34.9

11.9

63.5

5.60

0.071

* 1.銷軸型式為鉚釘型。

　2.連接鏈節為卡簧型。

   3.上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
