免加油自潤滑帶WK1/WK2附件B系列小型輸送鏈

對應ISO0606規格B系列的免加油鏈。可直接替換原BS系列鏈條。在LD08B～16B系列中采用了特殊形狀銷子，可輕松實現斷開、連接。鏈條的兩側帶有一定寬幅的彎板附件，附件上帶有1個或者2個螺孔，型號表示為：WK1和WK2。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

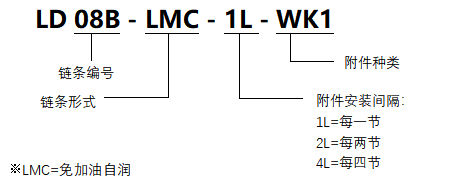

型號表示

鏈條本體尺寸

隆德鏈號	節距	滾子直徑	內節 內寬	鏈板				銷軸				過渡鏈節 銷軸長度	極限拉伸載荷	約重	組件的鏈節數	可使用的溫度范圍
	P	R	W	厚T	厚T1	寬 h	寬h2	D	L1+L2	L1	L2	L	Q	約重	組件的鏈節數	可使用的溫度范圍
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LD08B-LMC	12.70	8.51	7.75	1.6	1.6	12.0	10.4	4.45	18.4	8.4	10.0	18.6	12.9/1320	0.70	240	-10℃-150℃
LD10B-LMC	15.875	10.16	9.65	1.5	1.5	14.7	13.7	5.08	20.8	9.55	11.25	20.8	15.7/1600	0.95	192	-10℃-150℃
LD12B-LMC	19.05	12.07	11.68	1.8	1.8	16.1	16.1	5.72	24.1	11.1	13.0	24.4	22.1/2250	1.25	160	-10℃-150℃
LD16B-LMC	25.40	15.88	17.02	4.0	3.2	21.0	21.0	8.28	37.7	17.75	19.95	39.3	60.0/6120	2.70	120	-10℃-150℃
LD20B-LMC	31.75	19.05	19.56	4.4	3.4	26.0	26.0	10.19	43.0	19.9	23.1	46.6	95.0/9680	3.85	96	-10℃-150℃
LD24B-LMC	38.10	25.40	25.40	6.0	5.6	33.4	31.2	14.63	58.5	26.65	31.85	61.7	160/16300	7.45	80	-10℃-150℃

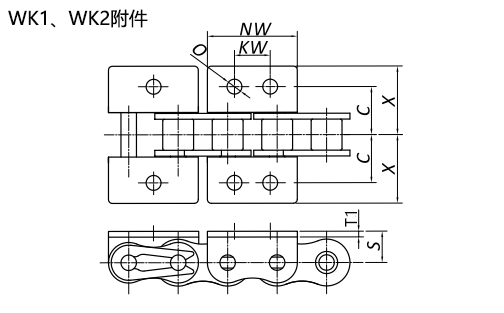

2LWK1、2LWK2附件尺寸


隆德鏈號	C	NW	O	S	X	KW	一個附件的附加重量
	C	NW	O	S	X	KW	一個附件的附加重量
	mm	mm	mm	mm	mm	mm	kg
LD08B-LMC-2LWK1	12.70	- -	4.90	8.90	20.30	- -	0.01
LD10B-LMC-2LWK1	15.90	- -	5.00	10.20	22.85	- -	0.01
LD12B-LMC-2LWK1	17.45	- -	5.50	11.40	25.65	- -	0.02
LD16B-LMC-2LWK1	28.60	- -	8.10	15.90	39.25	- -	0.06
LD20B-LMC-2LWK1	請咨詢						- -
LD08B-LMC-2LWK2	12.70	24.60	4.90	8.90	20.30	12.70	0.01
LD10B-LMC-2LWK2	15.90	30.00	5.00	10.20	22.85	15.90	0.01
LD12B-LMC-2LWK2	17.45	34.80	5.50	11.40	25.65	19.10	0.02
LD16B-LMC-2LWK2	28.60	46.00	8.10	15.90	39.25	25.40	0.06
LD20B-LMC-2LWK2	請咨詢						- -

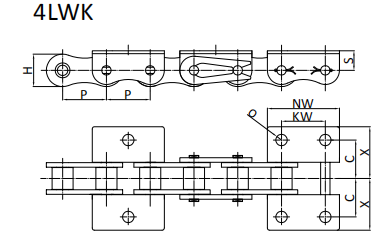

4LWK1、4LWK2附件尺寸

隆德鏈號	C	NW	O	S	X	KW	一個附件的附加重量
	C	NW	O	S	X	KW	一個附件的附加重量
	mm	mm	mm	mm	mm	mm	kg
LD08B-LMC-4LWK1	12.70	-	4.90	8.90	20.30	-	0.01
LD10B-LMC-4LWK1	15.90	-	5.00	10.20	22.85	-	0.01
LD12B-LMC-4LWK1	17.45	-	5.50	11.40	25.65	-	0.02
LD16B-LMC-4LWK1	28.60	-	8.10	15.90	39.25	-	0.06
LD20B-LMC-4LWK1	請咨詢						-
LD08B-LMC-4LWK2	12.70	24.60	4.90	8.90	20.30	12.70	0.01
LD10B-LMC-4LWK2	15.90	30.00	5.00	10.20	22.85	15.90	0.01
LD12B-LMC-4LWK2	17.45	34.80	5.50	11.40	25.65	19.10	0.02
LD16B-LMC-4LWK2	28.60	46.00	8.10	15.90	39.25	25.40	0.06
LD20B-LMC-4LWK2	請咨詢						-

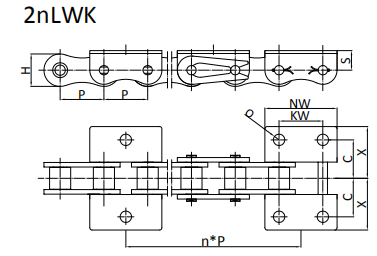

2nLWK1、2nLWK2附件尺寸

隆德鏈號	C	NW	O	S	X	KW	一個附件的附加重量


	mm	mm	mm	mm	mm	mm	kg
LD08B-LMC-2nLWK1	12.70	-	4.90	8.90	20.30	-	0.01
LD10B-LMC-2nLWK1	15.90	-	5.00	10.20	22.85	-	0.01
LD12B-LMC-2nLWK1	17.45	-	5.50	11.40	25.65	-	0.02
LD16B-LMC-2nLWK1	28.60	-	8.10	15.90	39.25	-	0.06
LD20B-LMC-2nLWK1	請咨詢						-
LD08B-LMC-2nLWK2	12.70	24.60	4.90	8.90	20.30	12.70	0.01
LD10B-LMC-2nLWK2	15.90	30.00	5.00	10.20	22.85	15.90	0.01
LD12B-LMC-2nLWK2	17.45	34.80	5.50	11.40	25.65	19.10	0.02
LD16B-LMC-2nLWK2	28.60	46.00	8.10	15.90	39.25	25.40	0.06
LD20B-LMC-2nLWK2	請咨詢						-

注：上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
