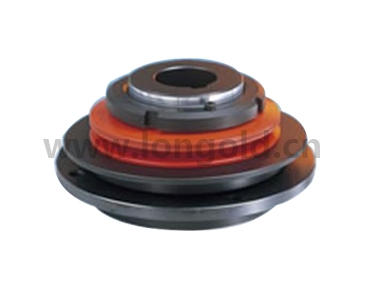

扭矩過載保護器 TGB系列
特點 |
◎ 反復動作扭矩精度±10%以內。
◎ 尺寸從14到58的寬泛產品線
◎ 只需轉動驅動端就可實現自動復位。
◎ 鋼珠和溝槽的排列僅在一處嚙合的獨特組合形式。
◎ 用非接觸型TG傳感器可檢出過負載、停止電機和發出警報。(可選件)

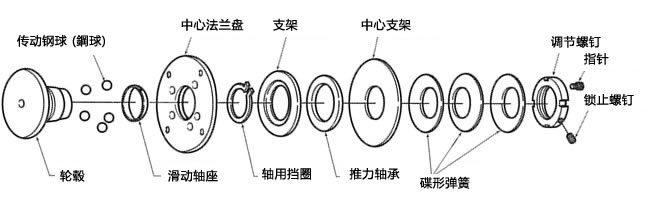

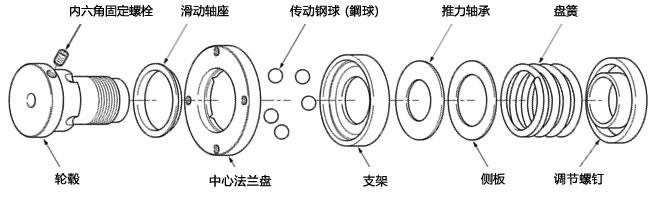

構造 |

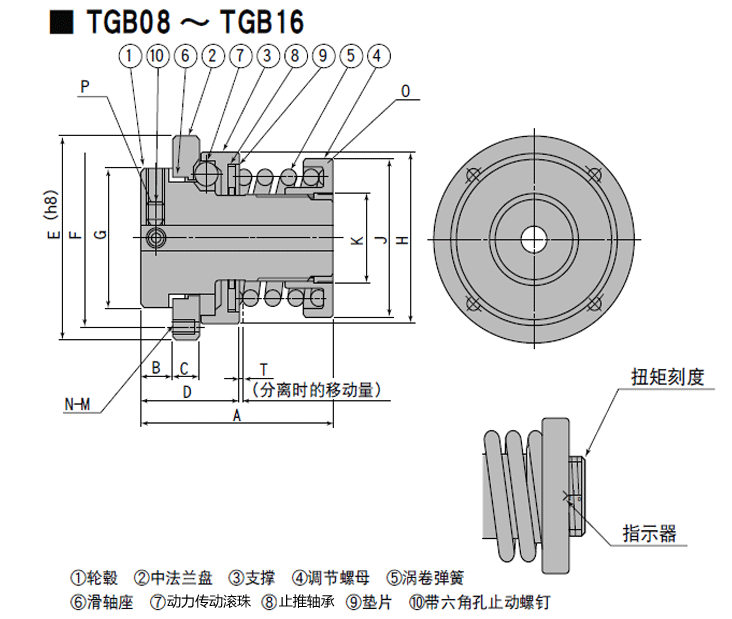

TGB08~16

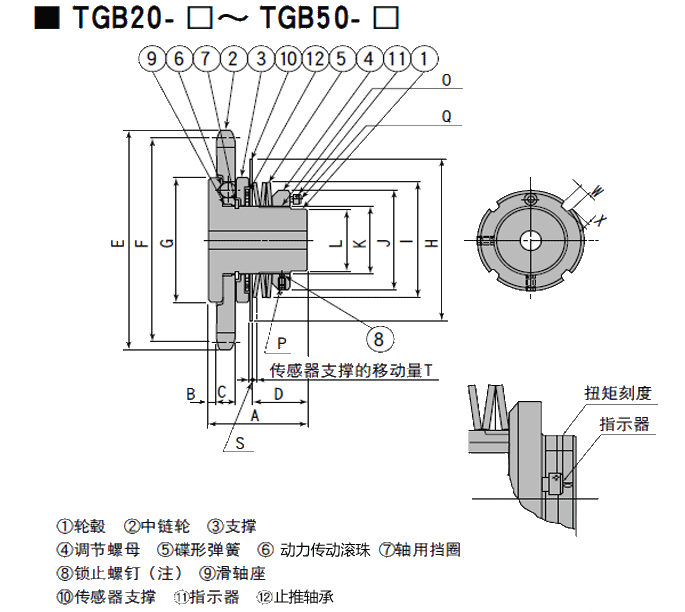

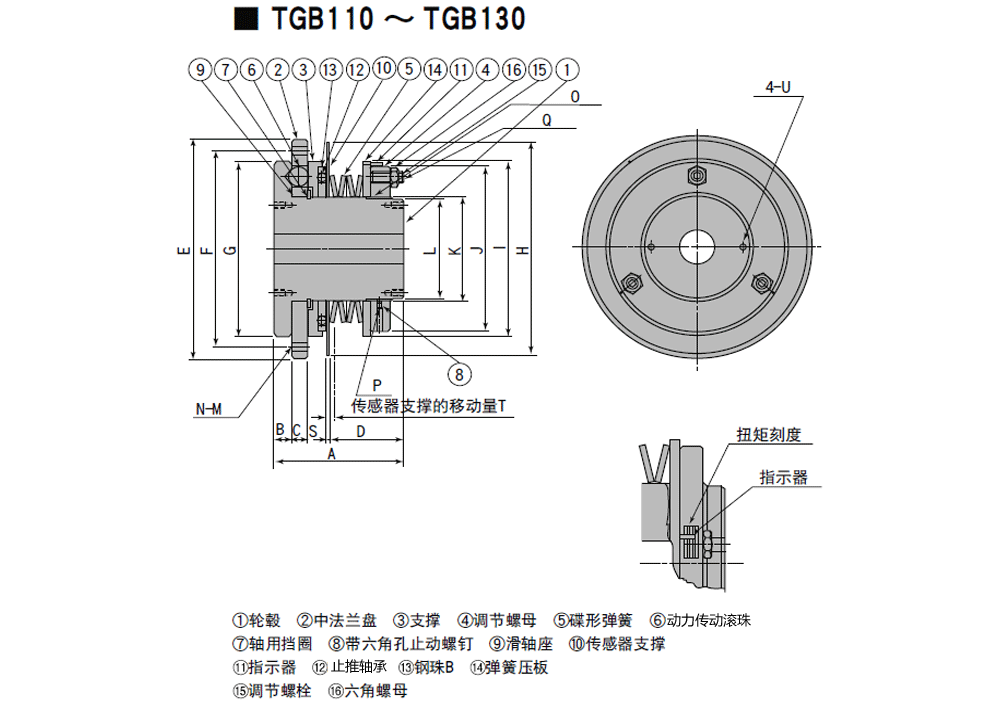

TGB20~130
動作原理 |
TGB08~16

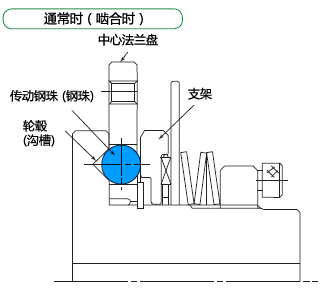

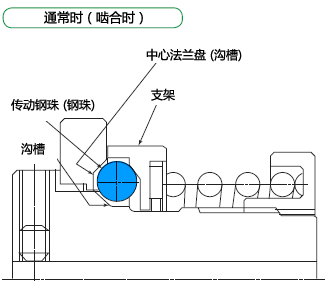

◎ 通常運行時（嚙合時）
扭矩傳遞通過復數個滾珠進行。滾珠配列不等，僅在一處嚙合。
保持沒有間隙，被加壓的滾珠和溝槽的嚙合消除了背隙.
扭矩傳導途徑，中心法蘭盤（溝槽）→滾珠→輪轂（溝槽）→軸。（或逆向傳導）
◎ 過載時（空轉時）
發生過載時，滾珠從中心法蘭盤的溝槽脫落，在中心法蘭盤和支架之間滑移。

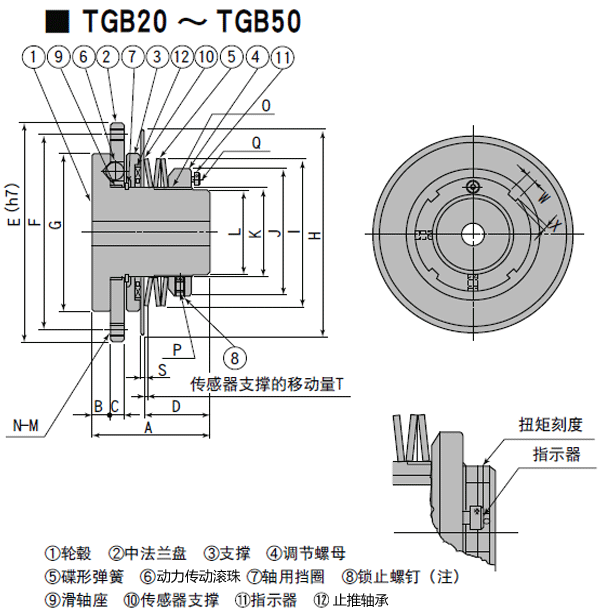

TGB20~50
◎ 通常運行時（嚙合時）
扭矩傳遞通過復數個滾珠進行。滾珠配列不等，僅在一處嚙合。
扭矩傳導途徑，中心法蘭盤（溝槽）→滾珠→輪轂（溝槽）→軸。（或逆向傳導）
◎ 過載時（空轉時）
過載空轉時，滾珠從輪轂的溝槽脫落，在支架和輪轂之間滾動。空轉時的回轉部全部為軸承，回轉輕暢順滑。

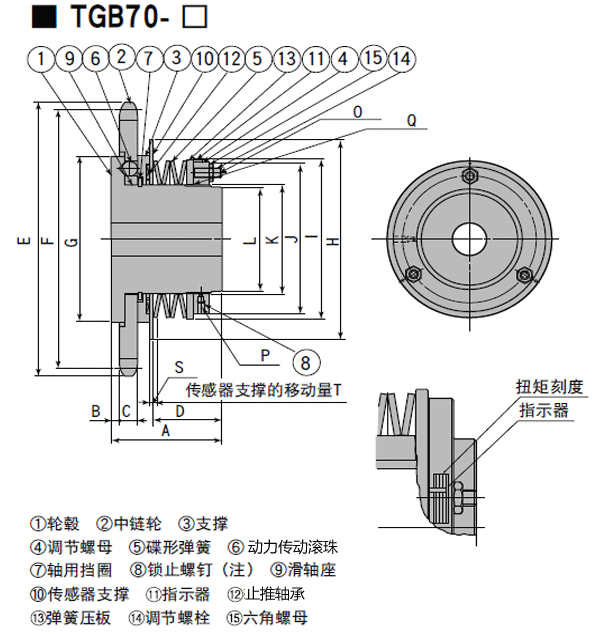

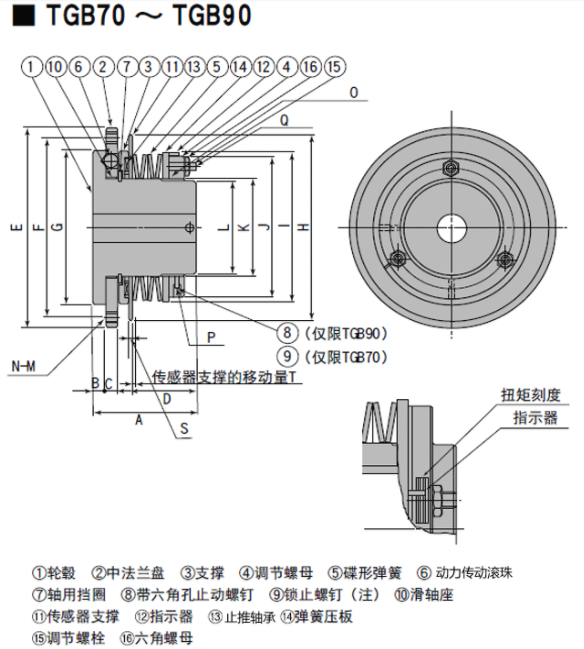

* TGB70～130動作原理也相同。
型號表示 TGB系列 |
◎ 彈簧強度：
L: 弱
M: 中
H: 強
◎ 固定螺釘位置 (從調節螺母?jìng)?cè)看的位置)

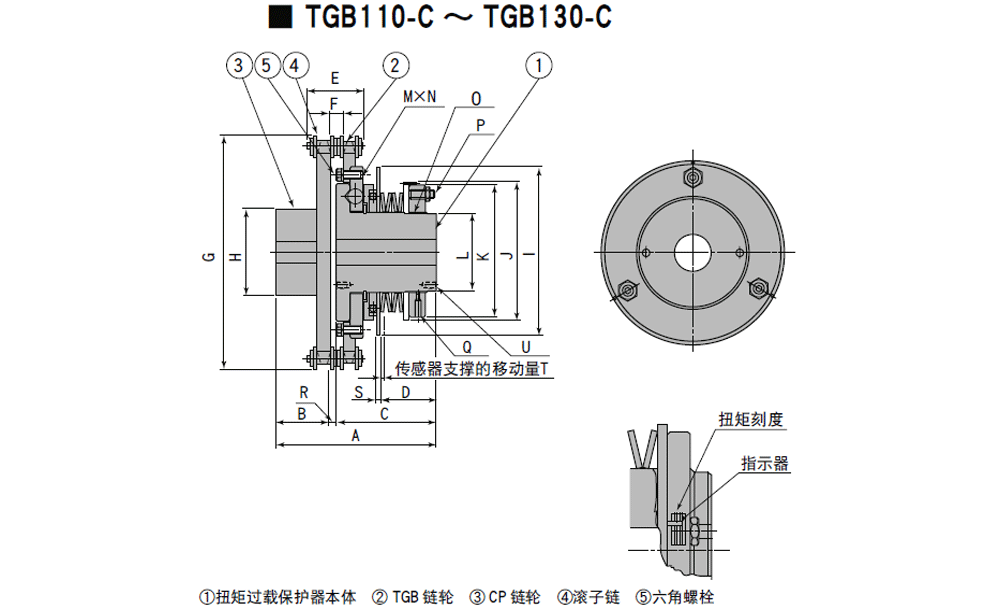

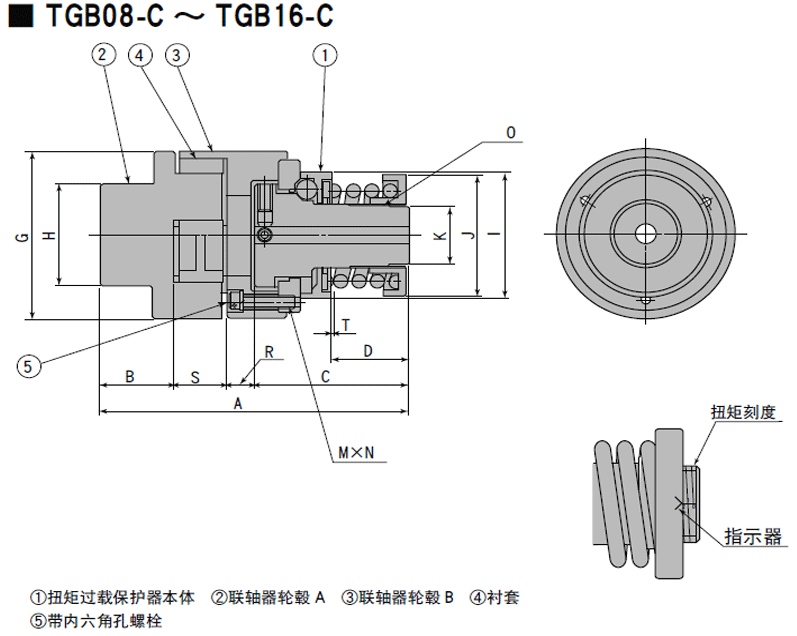

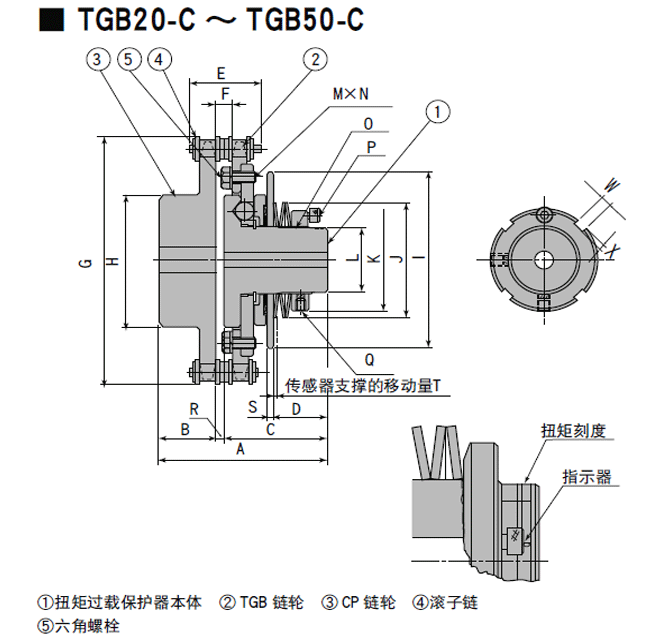

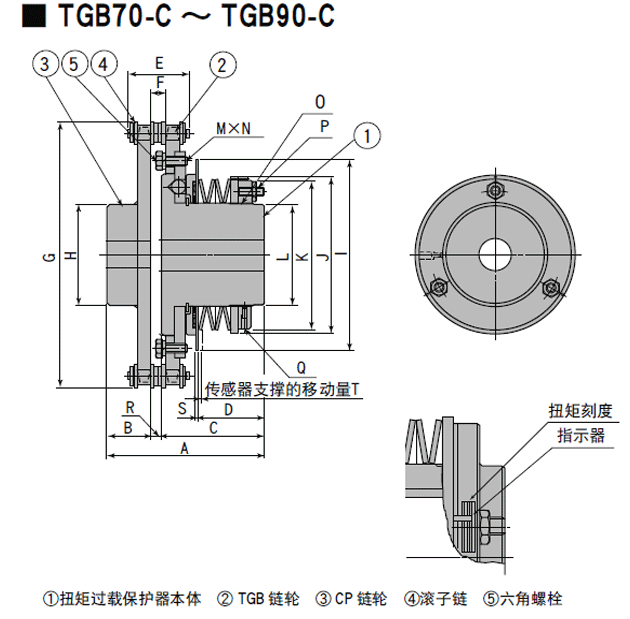

型號表示 TGB系列 聯軸器型 |
◎ 彈簧強度：
L: 弱
M: 中
H: 強
◎ 固定螺釘位置 (從調節螺母?jìng)?cè)看的位置)
