產品中心

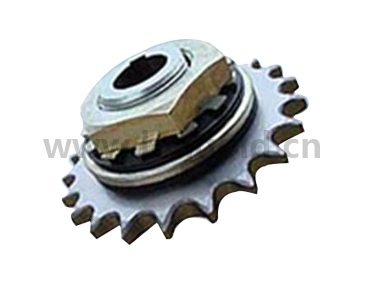

扭矩限制器

最常用摩擦式過載保護裝置中的傳統型產品。價格低廉，使用方便。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 可安裝在軸上也可與滾子鏈條、帶、齒輪的傳動件組合使用。
◎ 全系列扭矩限制器是可切實自由調整的自動過載安全保護裝置。
◎ 除去煩瑣的加工和裝配，可將附屬品鏈輪以標準品進行出貨。
◎ 切實保護機器,操作簡單。
◎ 自動復位可有效節省時間。
◎ 可與各類驅動方式組合使用。
◎ 標準品在庫。

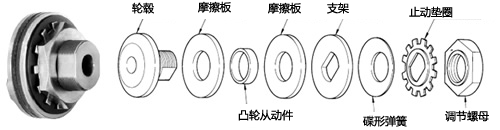

構造

* 正常運行時，摩擦板夾住中心板并通過碟形彈簧施壓，在設定的扭矩范圍以下通過摩擦力進行旋轉傳遞。

過載時，由于超過設定扭矩值使得中心板在摩擦板間打滑。解除過載后自動復位。

產品種類

中型·小型	大型	附帶鏈輪	聯軸器型

型號表示——扭矩限制器

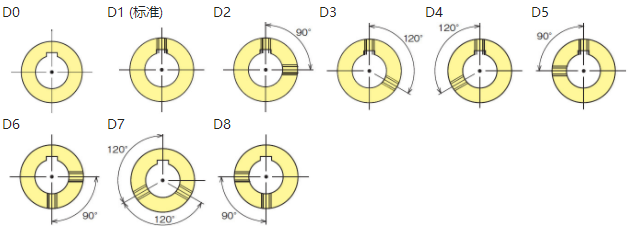

固定螺釘位置 (從調節螺母側看的位置)

型號表示——扭矩限制器聯軸器型

固定螺釘位置 (從調節螺母側看的位置)

扭矩設定范圍 N?m	單體		聯軸器型
	軸孔徑范圍 mm	型號	聯軸器側軸孔徑范圍　mm	型號
	軸孔徑范圍 mm	型號	聯軸器側軸孔徑范圍　mm	型號
1.0～2.0	9～14	TL200-1L	10～31	TL200-1LC
2.9～9.8		TL200-1		TL200-1C
6.9～20		TL200-2		TL200-2C
2.9～6.9	12～22	TL250-1L	15～38	TL250-1LC
6.9～27		TL250-1		TL250-1C
14～54		TL250-2		TL250-2C
9.8～20	18～25	TL350-1L	15～45	TL350-1LC
20～74		TL350-1		TL350-1C
34～149		TL350-2		TL350-2C
20～49	22～42	TL500-1L	20～65	TL500-1LC
47～210		TL500-1		TL500-1C
88～420		TL500-2		TL500-2C
49～118	32～64	TL700-1L	25～90	TL700-1LC
116～569		TL700-1		TL700-1C
223～1080		TL700-2		TL700-2C
392～1270	32～72	TL10-16	35～95	TL10-16C
588～1860	32～72	TL10-24	35～95	TL10-24C
882～2660	42～100	TL14-10	40～118	TL14-10C
1960～3920	42～100	TL14-15	40～118	TL14-15C
2450～4900	52～130	TL20-6	45～150	TL20-6C
4610～9310	52～130	TL20-12	45～150	TL20-12C

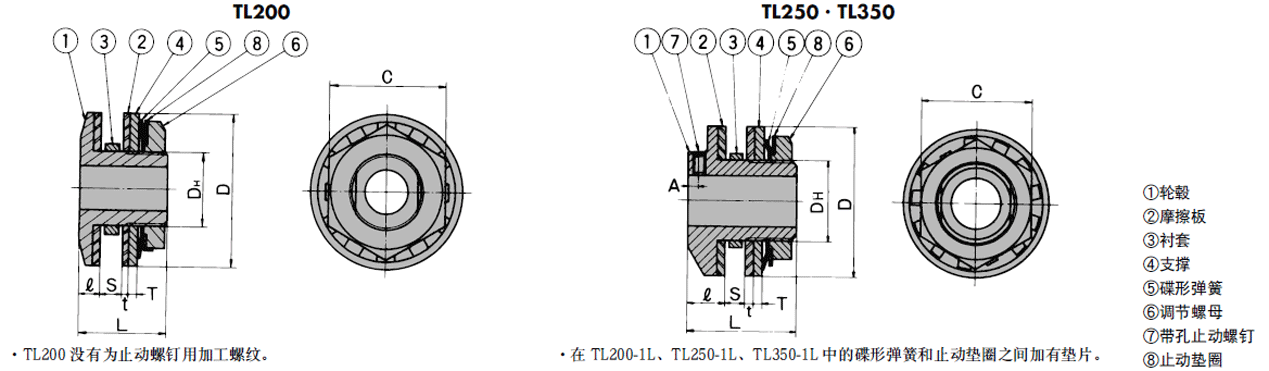

型號	扭矩設定范圍 N?m	最高轉速 r/min	預制孔徑	最小軸孔徑	最大軸孔徑	襯套長度	襯套外徑	中心板孔徑	尺寸											質量 kg
									D	D_H	L	?	T	t	S Max.	A	C	調節螺母直徑×螺距	鎖止螺釘直徑

TL200-1L	1.0～2.0	1800	7	9	14	3.8 6.0	30(-0.024^-0.049)	30(+0.030^0)	50	24	29	6.5	2.6	2.5	7	-	38	M24×1.0	-	0.2

TL200-1	2.9～9.8	1800	7	9	14	3.8 6.0	30(-0.024^-0.049)	30(+0.030^0)	50	24	29	6.5	2.6	2.5	7	-	38	M24×1.0	-	0.2

TL200-2	6.9～20	1800	7	9	14	3.8 6.0	30(-0.024^-0.049)	30(+0.030^0)	50	24	29	6.5	2.6	2.5	7	-	38	M24×1.0	-	0.2

TL250-1L	2.9～6.9	1800	10	12	22	4.5 6.5	41(-0.010^-0.045)	41(+0.050^0)	65	35	48	16	4.5	3.2	9	4	50	M35×1.5	M5	0.6

TL250-1	6.9～27	1800	10	12	22	4.5 6.5	41(-0.010^-0.045)	41(+0.050^0)	65	35	48	16	4.5	3.2	9	4	50	M35×1.5	M5	0.6

TL250-2	14～54	1800	10	12	22	4.5 6.5	41(-0.010^-0.045)	41(+0.050^0)	65	35	48	16	4.5	3.2	9	4	50	M35×1.5	M5	0.6

TL350-1L	9.8～20	1800	17	18	25	4.5 6.5 9.5	49(-0.025^-0.065)	49(+0.050^0)	89	42	62	19	4.5	3.2	16	6	63	M42×1.5	M6	1.2


TL350-1	20～74	1800	17	18	25	4.5 6.5 9.5	49(-0.025^-0.065)	49(+0.050^0)	89	42	62	19	4.5	3.2	16	6	63	M42×1.5	M6	1.2


TL350-2	34～149	1800	17	18	25	4.5 6.5 9.5	49(-0.025^-0.065)	49(+0.050^0)	89	42	62	19	4.5	3.2	16	6	63	M42×1.5	M6	1.2

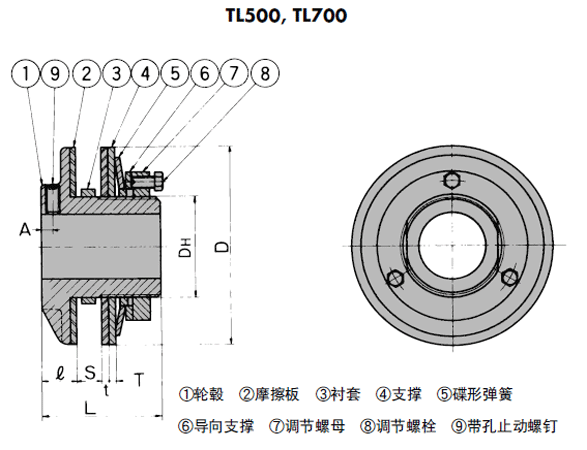

型號	扭矩設定范圍 N?m	最高轉速 r/min	預制孔徑	最小軸孔徑	最大軸孔徑	襯套長度	襯套外徑	中心板孔徑	尺寸											質量 kg
									D	D_H	L	?	T	t	S Max.	A	調節螺母直徑×螺距	調節螺栓直徑×螺距	鎖止螺釘直徑

TL500-1L	20～49	1800	20	22	42	6.5 9.5	74(-0.050^-0.100)	74(+0.050^0)	127	65	76	22	6	3.2	16	7	M65×1.5	M8×1.0	M8	3.5

TL500-1	47～210	1800	20	22	42	6.5 9.5	74(-0.050^-0.100)	74(+0.050^0)	127	65	76	22	6	3.2	16	7	M65×1.5	M8×1.0	M8	3.5

TL500-2	88～420	1800	20	22	42	6.5 9.5	74(-0.050^-0.100)	74(+0.050^0)	127	65	76	22	6	3.2	16	7	M65×1.5	M8×1.0	M8	3.5

TL700-1L	49～118	1800	30	32	64	9.5 12.5	105(-0.075^-0.125)	105(+0.050^0)	178	95	98	24	8	3.2	29	8	M95×1.5	M10×1.25	M10	8.4

TL700-1	116～569	1800	30	32	64	9.5 12.5	105(-0.075^-0.125)	105(+0.050^0)	178	95	98	24	8	3.2	29	8	M95×1.5	M10×1.25	M10	8.4

TL700-2	223～1080	1800	30	32	64	9.5 12.5	105(-0.075^-0.125)	105(+0.050^0)	178	95	98	24	8	3.2	29	8	M95×1.5	M10×1.25	M10	8.4

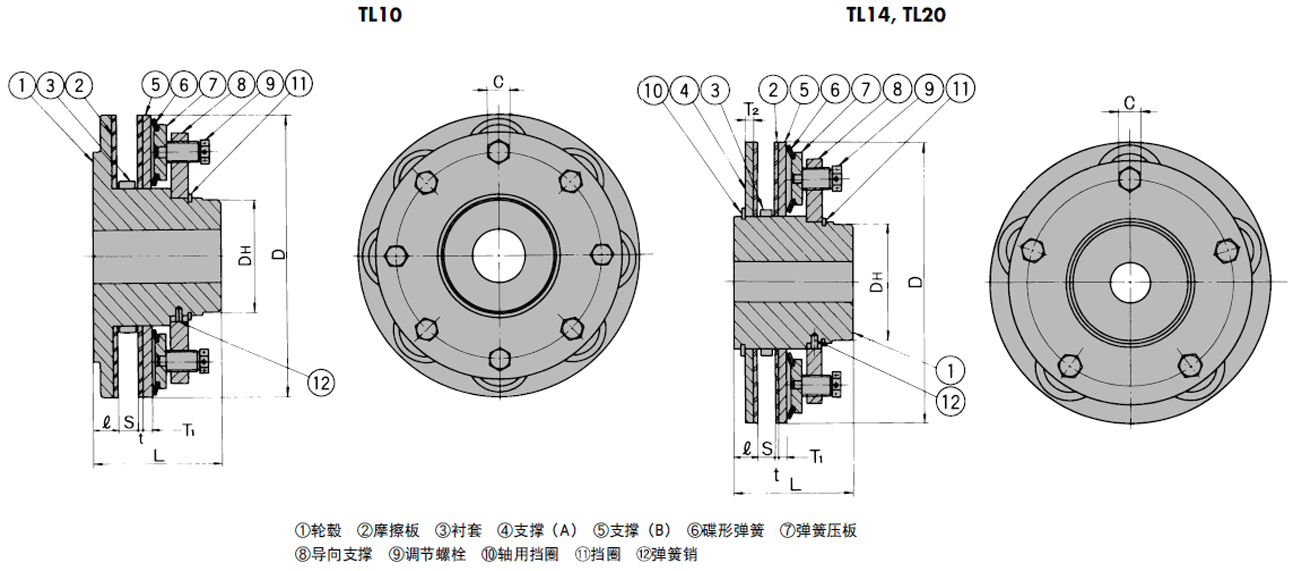

型號	扭矩設定范圍 N?m	最高轉速 r/min	預制孔徑	最小軸孔徑	最大軸孔徑	襯套長度	襯套外徑	中心板孔徑	尺寸										質量 kg
									D	D_H	L	?	T1	T2	t	S Max.	C	調節螺栓直徑×螺距

TL10-16	392～1270	1000	30	32	72	12.5 15.5 19.5	135(-0.085^-0.125)	135(+0.070^0)	254	100	115	23	8.5	-	4	24	19	M18×1.5	21


TL10-24	588～1860	1000	30	32	72	12.5 15.5 19.5	135(-0.085^-0.125)	135(+0.070^0)	254	100	115	23	8.5	-	4	24	19	M18×1.5	21


TL14-10	882～2660	500	40	42	100	15.5 19.5 23.5	183(-0.070^-0.120)	183(+0.070^0)	356	145	150	31	13.0	13	4	29	27	M26×1.5	52


TL14-15	1960～3920	500	40	42	100	15.5 19.5 23.5	183(-0.070^-0.120)	183(+0.070^0)	356	145	150	31	13.0	13	4	29	27	M26×1.5	52


TL20-6	2450～4900	500	50	52	130	15.5 19.5 23.5	226(-0.070^-0.120)	226(+0.070^0)	508	185	175	36	15.0	18	4	31	36	M32×1.5	117


TL20-12	4610～9310	500	50	52	130	15.5 19.5 23.5	226(-0.070^-0.120)	226(+0.070^0)	508	185	175	36	15.0	18	4	31	36	M32×1.5	117

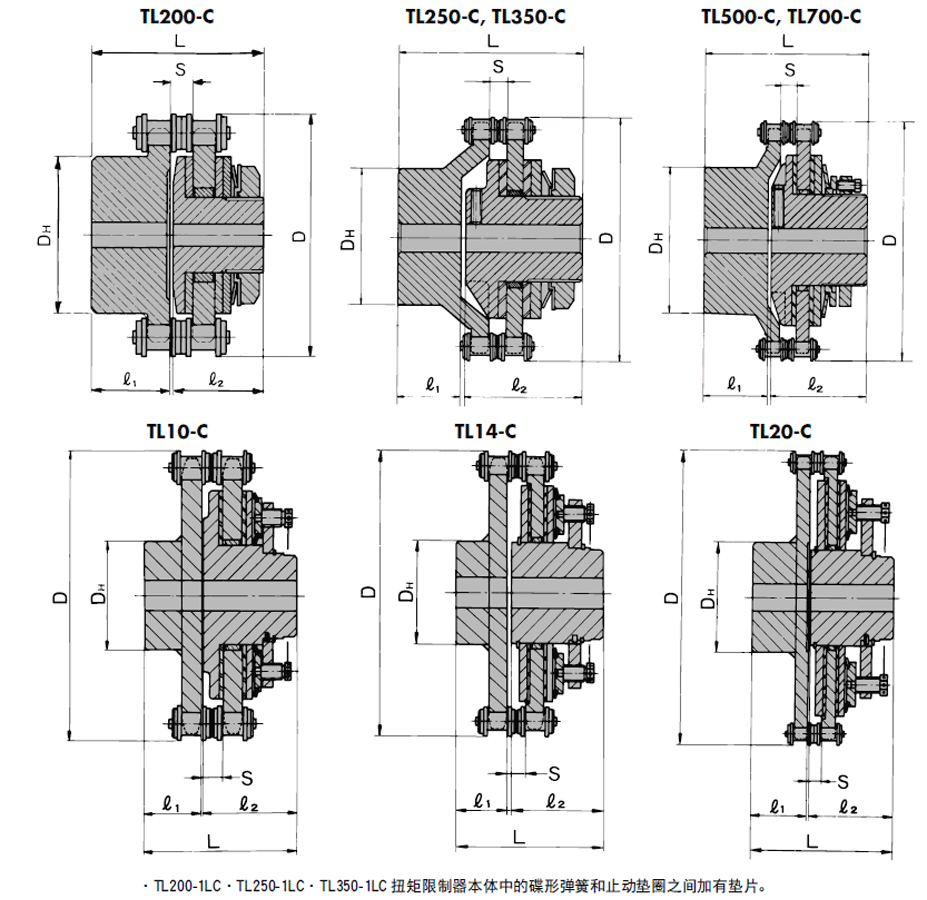

型號	扭矩設定范圍 N?m	最高轉速 r/min	預制孔徑		最小軸孔徑		最大軸孔徑		使用鏈輪	尺寸						質量 kg
			預制孔徑		最小軸孔徑		最大軸孔徑			尺寸
			聯軸器側	扭矩限制器側	聯軸器側	扭矩限制器側	聯軸器側	扭矩限制器側		D	D_H	L	?1	?2	S
TL200-1LC	1.0～2.0	1200	8	7	10	9	31	14	RS40-16T	76	50	55	24	29	7.5	1.0
TL200-1C	2.9～9.8	1200	8	7	10	9	31	14	RS40-16T	76	50	55	24	29	7.5	1.0
TL200-2C	6.9～20	1200	8	7	10	9	31	14	RS40-16T	76	50	55	24	29	7.5	1.0
TL250-1LC	2.9～6.9	1000	13	10	15	12	38	22	RS40-22T	102	56	76	25	48	7.4	1.9
TL250-1C	6.9～27	1000	13	10	15	12	38	22	RS40-22T	102	56	76	25	48	7.4	1.9
TL250-2C	14～54	1000	13	10	15	12	38	22	RS40-22T	102	56	76	25	48	7.4	1.9
TL350-1LC	9.8～20	800	13	17	15	18	45	25	RS50-24T	137	72	103	37	62	9.7	4.2
TL350-1C	20～74	800	13	17	15	18	45	25	RS50-24T	137	72	103	37	62	9.7	4.2
TL350-2C	34～149	800	13	17	15	18	45	25	RS50-24T	137	72	103	37	62	9.7	4.2
TL500-1LC	20～49	500	18	20	20	22	65	42	RS60-28T	188	105	120	40	76	11.6	10.0
TL500-1C	47～210	500	18	20	20	22	65	42	RS60-28T	188	105	120	40	76	11.6	10.0
TL500-2C	88～420	500	18	20	20	22	65	42	RS60-28T	188	105	120	40	76	11.6	10.0
TL700-1LC	49～118	400	23	30	25	32	90	64	RS80-28T	251	150	168	66	98	15.3	26.0
TL700-1C	116～569	400	23	30	25	32	90	64	RS80-28T	251	150	168	66	98	15.3	26.0
TL700-2C	223～1080	400	23	30	25	32	90	64	RS80-28T	251	150	168	66	98	15.3	26.0
TL10-16C	392～1270	300	33	30	35	32	95	72	RS140-22T	355	137	189	71	115	26.2	66.0
TL10-24C	588～1860	300	33	30	35	32	95	72	RS140-22T	355	137	189	71	115	26.2	66.0
TL14-10C	882～2660	200	38	40	40	42	118	100	RS160-26T	470	167	235	80	150	30.1	140
TL14-15C	1960～3920	200	38	40	40	42	118	100	RS160-26T	470	167	235	80	150	30.1	140
TL20-6C	2450～4900	140	43	50	45	52	150	130	RS160-36T	631	237	300	120	175	30.1	285
TL20-12C	4610～9310	140	43	50	45	52	150	130	RS160-36T	631	237	300	120	175	30.1	285
