產品中心

聯結件 RE-SS系列

采用奧氏體不銹鋼材，具有高耐腐蝕性。不銹鋼規格。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 通過擋圈的裝卸分為法蘭形、直形的2類安裝方式。

◎ 材質采用奧氏體不銹鋼具有高耐腐蝕性

◎ 可在無塵室和腐蝕性環境中使用。

◎ 經過特殊潤滑涂層的螺栓，無需涂油和潤滑脂。

◎ 對應小徑軸的商品，與KE-SS系列相比具有更高的傳遞扭矩。

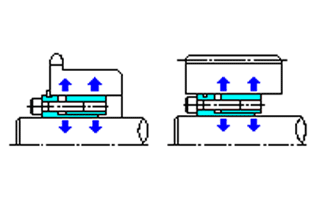

構造

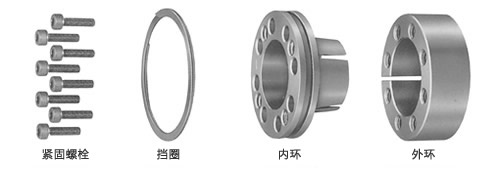

* RE系列只是由外環、內環、擋圈和緊固螺栓共4個零部件構成，通過擰緊螺栓進行聯結。

規格種類

規格	型號	適用軸徑	傳遞扭矩
			N?m	kgf?m
不銹鋼規格	RE系列	φ5～φ70	5.01～1170	0.51～119

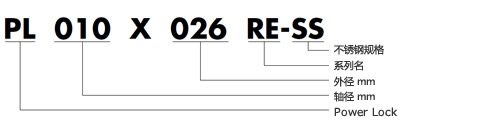

型號表示

附件下載

RE-SS安裝說明書.pdf

不銹鋼規格	不銹鋼規格
PL005X018RE-SS	PL022X041RE-SS
PL006X019RE-SS	PL024X043RE-SS
PL008X021RE-SS	PL025X044RE-SS
PL010X026RE-SS	PL028X049RE-SS
PL011X027RE-SS	PL030X050RE-SS
PL012X028RE-SS	PL032X052RE-SS
PL014X030RE-SS	PL035X058RE-SS
PL015X031RE-SS	PL038X060RE-SS
PL016X032RE-SS	PL040X063RE-SS
PL017X033RE-SS	PL042X066RE-SS
PL018X034RE-SS	PL045X068RE-SS
PL019X035RE-SS	PL048X072RE-SS
PL020X039RE-SS	PL050X075RE-SS

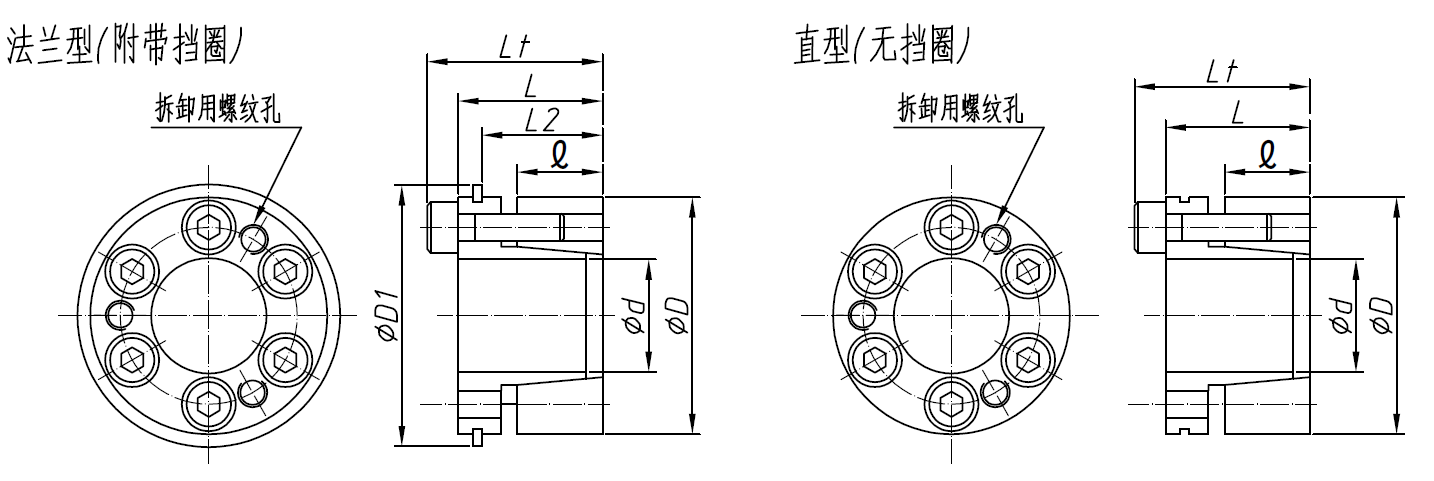

型號	規格	尺寸　mm							傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
		d	D	?	L₂	L	Lt	D₁	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
		d	D	?	L₂	L	Lt	D₁	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL005X018RE -SS	法蘭型	5	18	8.0	11.0	13.5	16.5	20.0	5.01	0.51	1.89	193	111	11.3	31	3.1	3	M3×10	0.9	0.092	0.02
PL005X018RE -SS	直線型	5	18	8.0	---	13.5	16.5	---	6.73	0.69	3.27	334	191	19.5	53	5.4	3	M3×10	0.9	0.092	0.02
PL006X019RE -SS	法蘭型	6	19	8.0	11.0	13.5	16.5	21.5	6.02	0.61	1.89	193	92	9.4	29	3.0	3	M3×10	0.9	0.092	0.02
PL006X019RE -SS	直線型	6	19	8.0	---	13.5	16.5	---	9.23	0.94	3.27	334	159	16.3	50	5.1	3	M3×10	0.9	0.092	0.02
PL008X021RE -SS	法蘭型	8	21	8.0	11.0	13.5	16.5	23.5	10.7	1.1	2.52	258	92	9.4	35	3.6	4	M3×10	0.9	0.092	0.03
PL008X021RE -SS	直線型	8	21	8.0	---	13.5	16.5	---	18.5	1.9	4.36	445	159	16.3	61	6.2	4	M3×10	0.9	0.092	0.03
PL010X026RE -SS	法蘭型	10	26	10.0	14.0	16.5	20.5	28.7	23.8	2.4	4.49	458	105	10.7	40	4.1	4	M4×14	2.2	0.22	0.06
PL010X026RE -SS	直線型	10	26	10.0	---	16.5	20.5	---	41.0	4.2	7.75	791	181	18.5	70	7.1	4	M4×14	2.2	0.22	0.06
PL011X027RE -SS	法蘭型	11	27	10.0	14.5	17.0	21.0	29.7	26.1	2.7	4.49	458	96	9.7	39	4.0	4	M4×14	2.2	0.22	0.06
PL011X027RE -SS	直線型	11	27	10.0	---	17.0	21.0	---	45.1	4.6	7.75	791	165	16.8	67	6.9	4	M4×14	2.2	0.22	0.06
PL012X028RE -SS	法蘭型	12	28	10.0	15.0	17.5	21.5	30.7	35.6	3.6	5.61	573	109	11.2	47	4.8	5	M4×14	2.2	0.22	0.06
PL012X028RE -SS	直線型	12	28	10.0	---	17.5	21.5	---	61.6	6.3	9.69	989	189	19.3	81	8.3	5	M4×14	2.2	0.22	0.06
PL014X030RE -SS	法蘭型	14	30	11.0	15.5	18.5	22.5	33.1	49.9	5.1	6.73	687	102	10.4	48	4.9	6	M4×14	2.2	0.22	0.08
PL014X030RE -SS	直線型	14	30	11.0	---	18.5	22.5	---	86.2	8.8	11.7	1190	177	18.0	82	8.4	6	M4×14	2.2	0.22	0.08
PL015X031RE -SS	法蘭型	15	31	11.0	15.5	18.5	22.5	34.1	53.5	5.5	6.73	687	96	9.7	46	4.7	6	M4×14	2.2	0.22	0.08
PL015X031RE -SS	直線型	15	31	11.0	---	18.5	22.5	---	92.3	9.4	11.7	1190	165	16.8	80	8.1	6	M4×14	2.2	0.22	0.08
PL016X032RE -SS	法蘭型	16	32	11.0	15.5	18.5	22.5	35.1	57.0	5.8	6.73	687	90	9.1	45	4.6	6	M4×14	2.2	0.22	0.08
PL016X032RE -SS	直線型	16	32	11.0	---	18.5	22.5	---	98.5	10.1	11.7	1190	155	15.8	77	7.9	6	M4×14	2.2	0.22	0.08
PL017X033RE -SS	法蘭型	17	33	12.0	16.5	19.5	23.5	36.6	60.6	6.2	6.73	687	77	7.9	40	4.1	6	M4×14	2.2	0.22	0.09
PL017X033RE -SS	直線型	17	33	12.0	---	19.5	23.5	---	105	10.7	11.7	1190	133	13.6	69	7.0	6	M4×14	2.2	0.22	0.09
PL018X034RE -SS	法蘭型	18	34	12.0	16.5	19.5	23.5	37.6	64.2	6.5	6.73	687	73	7.4	39	3.9	6	M4×14	2.2	0.22	0.10
PL018X034RE -SS	直線型	18	34	12.0	---	19.5	23.5	---	111	11.3	11.7	1190	126	12.9	67	6.8	6	M4×14	2.2	0.22	0.10
PL019X035RE -SS	法蘭型	19	35	12.0	16.5	20.0	24.0	38.5	90.3	9.2	8.98	916	92	9.4	50	5.1	8	M4×14	2.2	0.22	0.11
PL019X035RE -SS	直線型	19	35	12.0	---	20.0	24.0	---	156	15.9	15.5	1580	159	16.2	86	8.8	8	M4×14	2.2	0.22	0.11
PL020X039RE -SS	法蘭型	20	39	13.5	19.5	23.5	28.5	43.2	141	14.4	13.3	1360	116	11.8	59	6.1	6	M5×20	5.3	0.54	0.15
PL020X039RE -SS	直線型	20	39	13.5	---	23.5	28.5	---	244	24.9	23.0	2350	200	20.4	103	10.5	6	M5×20	5.3	0.54	0.15
PL022X041RE -SS	法蘭型	22	41	13.5	19.5	23.5	28.5	45.0	156	15.9	13.3	1360	105	10.7	56	5.8	6	M5×20	5.3	0.54	0.16
PL022X041RE -SS	直線型	22	41	13.5	---	23.5	28.5	---	269	27.4	23.0	2350	182	18.6	98	10.0	6	M5×20	5.3	0.54	0.16
PL024X043RE -SS	法蘭型	25	44	15.0	22.0	26.0	31.0	48.5	236	24.1	17.8	1820	111	11.3	63	6.4	8	M5×20	5.3	0.54	0.20
PL024X043RE -SS	直線型	25	44	15.0	---	26.0	31.0	---	407	41.6	30.8	3140	192	19.6	109	11.1	8	M5×20	5.3	0.54	0.20
PL025X044RE -SS	法蘭型	28	49	16.5	23.5	28.5	33.5	53.8	330	33.7	22.2	2270	113	11.5	64	6.6	10	M5×20	5.3	0.54	0.27
PL025X044RE -SS	直線型	28	49	16.5	---	28.5	33.5	---	570	58.2	38.4	3920	195	19.9	111	11.4	10	M5×20	5.3	0.54	0.27
PL028X049RE -SS	法蘭型	30	50	16.5	23.5	28.5	33.5	54.8	354	36.1	22.2	2270	105	10.7	63	6.4	10	M5×20	5.3	0.54	0.26
PL028X049RE -SS	直線型	30	50	16.5	---	28.5	33.5	---	611	62.3	38.4	3920	182	18.6	109	11.1	10	M5×20	5.3	0.54	0.26
PL030X050RE -SS	法蘭型	32	52	17.0	24.0	29.0	34.0	56.7	377	38.5	22.2	2270	96	9.8	59	6.0	10	M5×20	5.3	0.54	0.28
PL030X050RE -SS	直線型	32	52	17.0	---	29.0	34.0	---	652	66.5	38.4	3920	165	16.9	102	10.4	10	M5×20	5.3	0.54	0.28
PL032X052RE -SS	法蘭型	35	58	17.0	25.5	30.5	35.5	63.0	495	50.5	26.8	2730	105	10.7	63	6.5	12	M5×20	5.3	0.54	0.38
PL032X052RE -SS	直線型	35	58	17.0	---	30.5	35.5	---	855	87.3	46.2	4710	182	18.5	110	11.2	12	M5×20	5.3	0.54	0.38
PL035X058RE -SS	法蘭型	38	60	18.0	26.5	31.5	37.5	65.0	635	64.8	31.6	3220	108	11.0	68	7.0	10	M6×25	9.0	0.92	0.39
PL035X058RE -SS	直線型	38	60	18.0	---	31.5	37.5	---	1100	112	54.5	5560	187	19.0	118	12.1	10	M6×25	9.0	0.92	0.39
PL038X060RE -SS	法蘭型	40	63	18.0	26.5	31.5	37.5	68.5	668	68.2	31.6	3220	103	10.5	65	6.6	10	M6×25	9.0	0.92	0.43
PL038X060RE -SS	直線型	40	63	18.0	---	31.5	37.5	---	1150	118	54.5	5560	177	18.1	113	11.5	10	M6×25	9.0	0.92	0.43
PL040X063RE -SS	法蘭型	40	63	18.0	26.5	31.5	37.5	68.5	668	68.2	31.6	3220	103	10.5	65	6.6	10	M6×25	9.0	0.92	0.43
PL040X063RE -SS	直線型	40	63	18.0	---	31.5	37.5	---	1150	118	54.5	5560	177	18.1	113	11.5	10	M6×25	9.0	0.92	0.43
PL042X066RE -SS	法蘭型	42	66	19.0	28.5	34.0	40.0	71.3	842	85.9	37.8	3860	111	11.3	71	7.2	12	M6×25	9.0	0.92	0.50
PL042X066RE -SS	直線型	42	66	19.0	---	34.0	40.0	---	1450	148	65.4	6670	192	19.6	122	12.5	12	M6×25	9.0	0.92	0.50
PL045X068RE -SS	法蘭型	45	68	19.0	28.5	34.0	40.0	73.7	902	92.1	37.8	3860	104	10.6	69	7.0	12	M6×25	9.0	0.92	0.50
PL045X068RE -SS	直線型	45	68	19.0	---	34.0	40.0	---	1560	159	65.4	6670	179	18.3	119	12.1	12	M6×25	9.0	0.92	0.50
PL048X072RE -SS	法蘭型	48	72	19.0	28.5	34.0	40.0	78.3	962	98.2	37.8	3860	97	9.9	65	6.6	12	M6×25	9.0	0.92	0.57
PL048X072RE -SS	直線型	48	72	19.0	---	34.0	40.0	---	1660	170	65.4	6670	168	17.1	112	11.4	12	M6×25	9.0	0.92	0.57
PL050X075RE -SS	法蘭型	50	75	19.0	30.0	35.5	41.5	81.2	1170	119	44.2	4510	109	11.1	73	7.4	14	M6×25	9.0	0.92	0.62
PL050X075RE -SS	直線型	50	75	19.0	---	35.5	41.5	---	2020	206	76.3	7790	188	19.2	125	12.8	14	M6×25	9.0	0.92	0.62
