產品中心

擋邊輸送帶

用于煤炭、礦山、電力、冶金、化工輕工、糧食等領域大角度輸送物料。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 可用于煤炭、礦山、電力、冶金、化工輕工、糧食等領域大角度輸送物料。

◎ 輸送角度0-90°，占地面積小、造價低效率高。

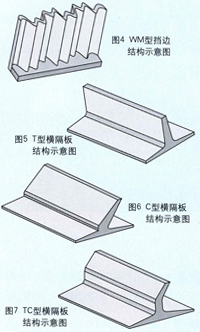

◎ 擋邊輸送帶由基帶、波形擋邊、橫隔板三部分組成。基帶可選用分層織物輸送帶、鋼絲繩芯輸送帶或金屬網芯輸送帶等。擋邊分為S型、W型和M型。橫隔板分為T型、C型和TC型。

◎ 種類可分為：耐高溫規格、橫向剛性規格、花紋規格和防滑規格。

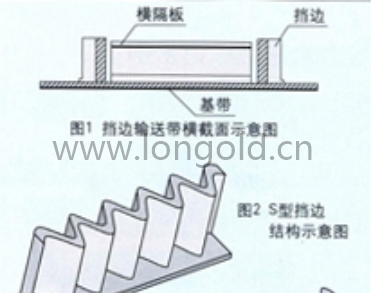

構造

型號表示

（1）縱向全厚度拉伸強度，N/mm

（2）寬度，mm

（3）帶芯材質代號，G-橫向剛性層

（4）布層數與剛性布層數

（5）上、下覆蓋膠厚度，mm

（6）覆蓋膠性能等級

（1）擋邊型號

（2）擋邊高度，mm

（3）空邊寬度，mm

（1）橫隔板型號

（2）橫隔板高度，mm

（3）橫隔板長度，mm

（4）橫隔板中心距，mm

* 1.在輸送機中心距不低于15.5rm且擋邊高度不低于120mm時,建議加橫向剛性層。

2.對于沒有橫隔板的水平系統,擋邊高度低于120m時,建議不設橫向剛性層。

執行標準

HG/T4062.

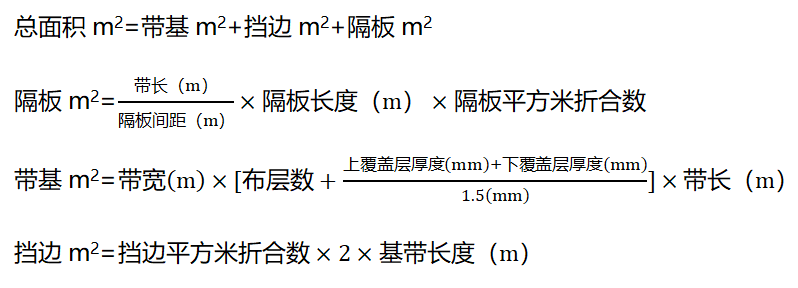

規格	底座寬度	擋邊波距	折合平方米系數	擋邊重量	隔板規格	折合平方米系數	隔板重量	基帶寬度
規格	mm		折合平方米系數	kg/m		折合平方米系數	kg/m	mm
N60	—	—	0.61	1.04	—	—	—	500~1400
N80	50	42	0.88	1.28	TC75	0.81	1.37
N120	60	42	1.69	2.89	TC110	1.58	2.70
N160	75	63	2.68	4.59	TC140	2.36	4.03
N200	75	63	3.27	4.93	TC180	3.07	5.30
N240	75	63	4.75	8.00	TC220	5.00	7.50
N300	95	75	7.03	11.16	TC280	7.05	12.54
N400	100	83	10.8	15.76	TCS380	14.5	22.50

擋邊高度 mm	60	80	120	160	200	240	300
輥筒直徑 mm	300	400	500	630	800	1000	1250
