產品中心

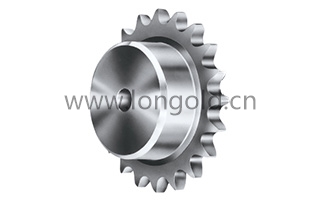

BS鏈條專用鏈輪

BS規格（歐洲規格）的滾子鏈需要專用的BS鏈輪。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 符合JIS規格，常用尺寸 · 齒數為庫存品，可隨時交貨。

◎ 小齒數為齒端硬化規格，大齒數為齒端無硬化規格
◎ 尺寸: 06B～16B

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

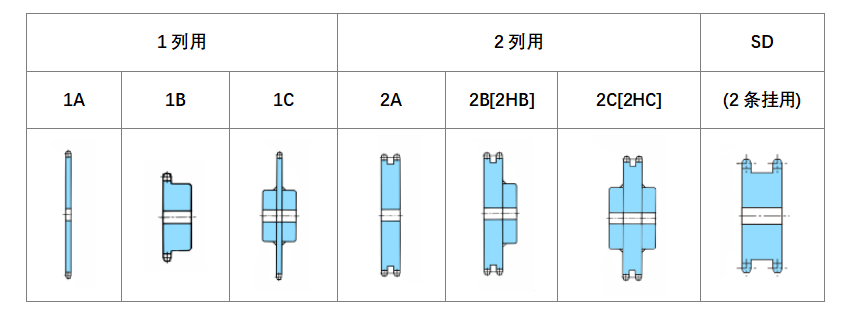

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條序號: FC06B～SC16B

（2）鏈條列數和輪轂形狀

（3）齒數

BS鏈輪型號

鏈條尺寸
LDF06B	LDF08B	LDF10B	LDF12B	LDF16B

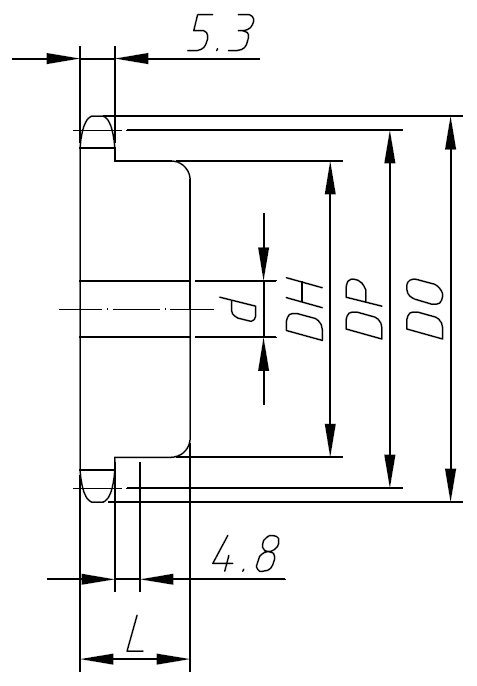

LDF06B-1B

型號	外徑 Do	節距圓直徑 Dp	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	齒數
			預制孔徑	最大訂制
			預制孔徑	最大訂制
LDF06B-1B9T	30	27.85	8.00	11.0	21	20	0.06	機械結構用碳素鋼削出規格	9
LDF06B-1B10T	33	30.82	8.00	12.0	24	20	0.08		10
LDF06B-1B11T	36	33.81	8.00	13.0	26	20	0.09		11
LDF06B-1B12T	39	36.80	8.00	16.0	30	20	0.12		12
LDF06B-1B13T	42	39.80	9.53	18.0	32	20	0.12		13
LDF06B-1B14T	45	42.80	9.53	16.5	30	20	0.12		14
LDF06B-1B15T	48	45.81	9.53	19.0	35	20	0.16		15
LDF06B-1B16T	51	48.82	9.53	20.0	37	20	0.19		16
LDF06B-1B17T	54	51.84	9.53	24.0	41	20	0.22		17
LDF06B-1B18T	57	54.85	9.53	24.5	44	20	0.25		18
LDF06B-1B19T	60	57.87	9.53	28.5	47	20	0.28		19
LDF06B-1B20T	63	60.89	9.53	30.0	50	20	0.32		20
LDF06B-1B21T	66	63.91	9.53	32.0	53	20	0.36		21
LDF06B-1B22T	69	66.93	9.53	32.0	53	20	0.37		22
LDF06B-1B23T	72	69.95	9.53	32.0	53	20	0.40		23
LDF06B-1B24T	75	72.97	9.53	32.0	53	22	0.43		24
LDF06B-1B25T	78	76.00	12.70	32.0	53	22	0.44		25
LDF06B-1B26T	81	79.02	12.70	32.0	53	22	0.45		26
LDF06B-1B27T	84	82.05	12.70	32.0	53	22	0.46		27
LDF06B-1B28T	87	85.07	12.70	32.0	53	22	0.48		28
LDF06B-1B30T	93	91.12	12.70	32.0	53	22	0.51		30
LDF06B-1B32T	99	97.18	12.70	32.0	53	22	0.54		32
LDF06B-1B34T	105	103.23	12.70	32.0	53	22	0.57		34
LDF06B-1B35T	108	106.26	12.70	32.0	53	22	0.59		35
LDF06B-1B36T	111	109.29	12.70	32.0	53	22	0.61		36
LDF06B-1B38T	117	115.34	13.00	42.0	63	25	0.82		38
LDF06B-1B40T	123	121.40	13.00	42.0	63	25	0.85		40
LDF06B-1B42T	129	127.46	13.00	42.0	63	25	0.91		42
LDF06B-1B45T	138	136.55	13.00	42.0	63	25	0.95		45
LDF06B-1B48T	148	145.64	13.00	42.0	63	25	1.00		48
LDF06B-1B50T	154	151.69	13.00	42.0	63	25	1.10		50
LDF06B-1B54T	167	163.82	13.00	42.0	63	25	1.20		54
LDF06B-1B60T	185	182.00	13.00	42.0	63	25	1.30		60

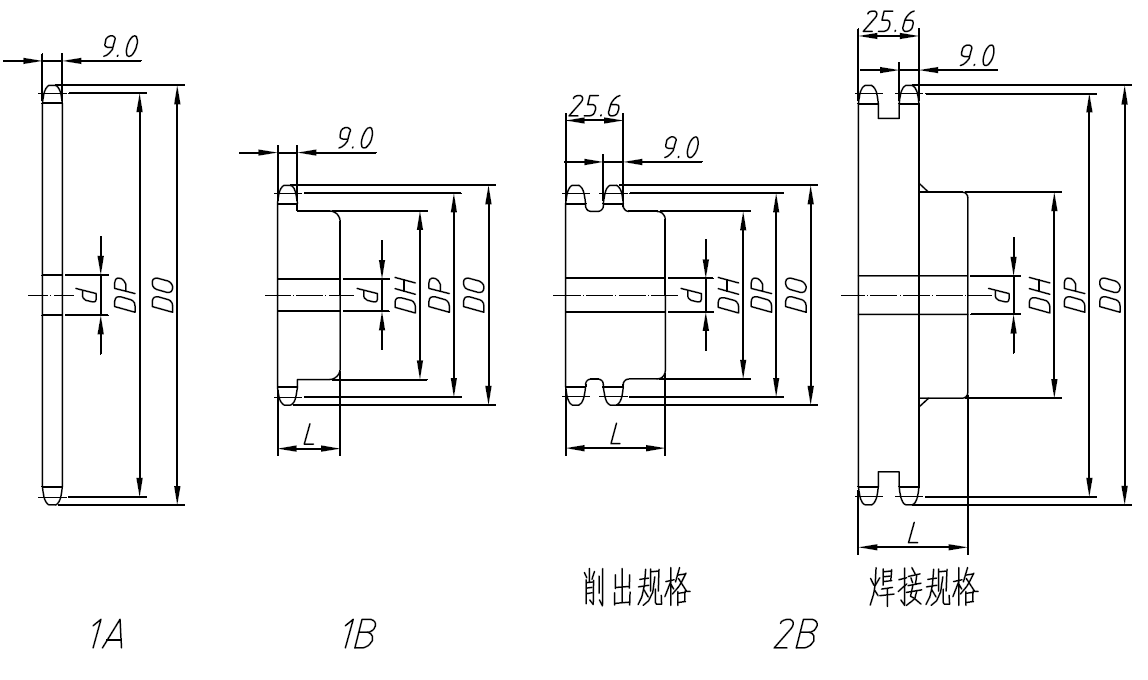

LDF08B-1B

型號	外徑 Do	節距圓直徑 Dp	1A			1B						2B						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF08B-1B9T	41	37.13			機械結構用碳素鋼削出規格	9.53	15.0	28	22	0.12	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF08B-1B10T	45	41.10				9.53	16.5	32	22	0.16								10
LDF08B-1B11T	49	45.08				9.53	18.0	36	22	0.20								11
LDF08B-1B12T	53	49.07	16	0.10		9.53	22.0	40	22	0.24		9.53	18	32	35	0.34		12
LDF08B-1B13T	57	53.07	16	0.11		9.53	20.0	37	22	0.24		12.7	20	37	35	0.39		13
LDF08B-1B14T	61	57.07	16	0.13		9.53	24.0	42	22	0.29		12.7	24	42	35	0.47		14
LDF08B-1B15T	65	61.08	16	0.14		9.53	28.5	46	22	0.34		12.7	29	46	35	0.56		15
LDF08B-1B16T	69	65.10	16	0.16		12.7	30.0	50	22	0.39		12.7	30	50	35	0.65		16
LDF08B-1B17T	73	69.12	16	0.19		12.7	32.0	54	22	0.45		12.7	32	54	35	0.75		17
LDF08B-1B18T	77	73.14	16	0.21		12.7	35.0	57	22	0.51		12.7	35	57	35	0.85		18
LDF08B-1B19T	81	77.16	16	0.24		12.7	39.5	62	22	0.59		12.7	40	62	35	0.98		19
LDF08B-1B20T	85	81.18	16	0.26		12.7	45.5	67	25	0.76		12.7	46	67	40	1.3		20
LDF08B-1B21T	89	85.21	16	0.29		12.7	45.5	71	25	0.85		12.7	47	71	40	1.4		21
LDF08B-1B22T	93	89.24	16	0.32		12.7	50.0	75	25	0.95		12.7	50	75	40	1.6		22
LDF08B-1B23T	97	93.27	16	0.35		12.7	50.0	77	25	1.0		12.7	50	77	40	1.7		23
LDF08B-1B24T	102	97.30	16	0.38		12.7	42.0	63	25	0.84		12.7	55	83	40	1.9		24
LDF08B-1B25T	106	101.33	16	0.41		12.7	42.0	63	25	0.88		12.7	59	87	40	2.1		25
LDF08B-1B26T	110	105.36	16	0.45		12.7	42.0	63	25	0.92		12.7	62	91	40	2.3		26
LDF08B-1B27T	114	109.40	16	0.52		12.7	42.0	63	25	0.96		12.7	65	95	40	2.4		27
LDF08B-1B28T	118	113.43	16	0.56		12.7	42.0	63	25	1.0		12.7	67	99	40	2.6		28
LDF08B-1B30T	126	121.50	16	0.60		12.7	42.0	63	25	1.1		12.7	73	106	40	3.0		30
LDF08B-1B32T	134	129.57	16	0.68		16	45.0	68	28	1.3		12.7	78	115	50	4.3		32
LDF08B-1B34T	142	137.64	16	0.77		16	45.0	68	28	1.3		12.7	84	124	50	5.0		34
LDF08B-1B35T	146	141.68	16	0.82		16	45.0	68	28	1.4		16.0	63	93	50	3.9		35
LDF08B-1B36T	150	145.72	16	0.87		16	45.0	68	28	1.4		16.0	63	93	50	4.0		36
LDF08B-1B38T	158	153.79	16	0.96		16	45.0	68	28	1.5		16.0	63	93	50	4.3		38
LDF08B-1B40T	166	161.87	16	1.1		16	45.0	68	28	1.6		16.0	63	93	50	4.7		40
LDF08B-1B42T	174	169.94	18	1.2		18	48.0	73	32	2.0		18.0	63	93	50	5.0		42
LDF08B-1B45T	186	182.06	18	1.4		18	48.0	73	32	2.1		18.0	63	93	50	5.5		45
LDF08B-1B48T	198	194.18	18	1.5		18	48.0	73	32	2.3		18.0	63	93	50	6.1		48
LDF08B-1B50T	206	202.26	18	1.7		18	48.0	73	32	2.5		18.0	63	93	50	6.7		50
LDF08B-1B54T	223	218.42	18	2.0		18	48.0	73	32	2.8		18.0	63	93	50	7.4		54
LDF08B-1B60T	247	242.66	18	2.4		18	48.0	73	32	3.2		18.0	63	93	50	8.9		60

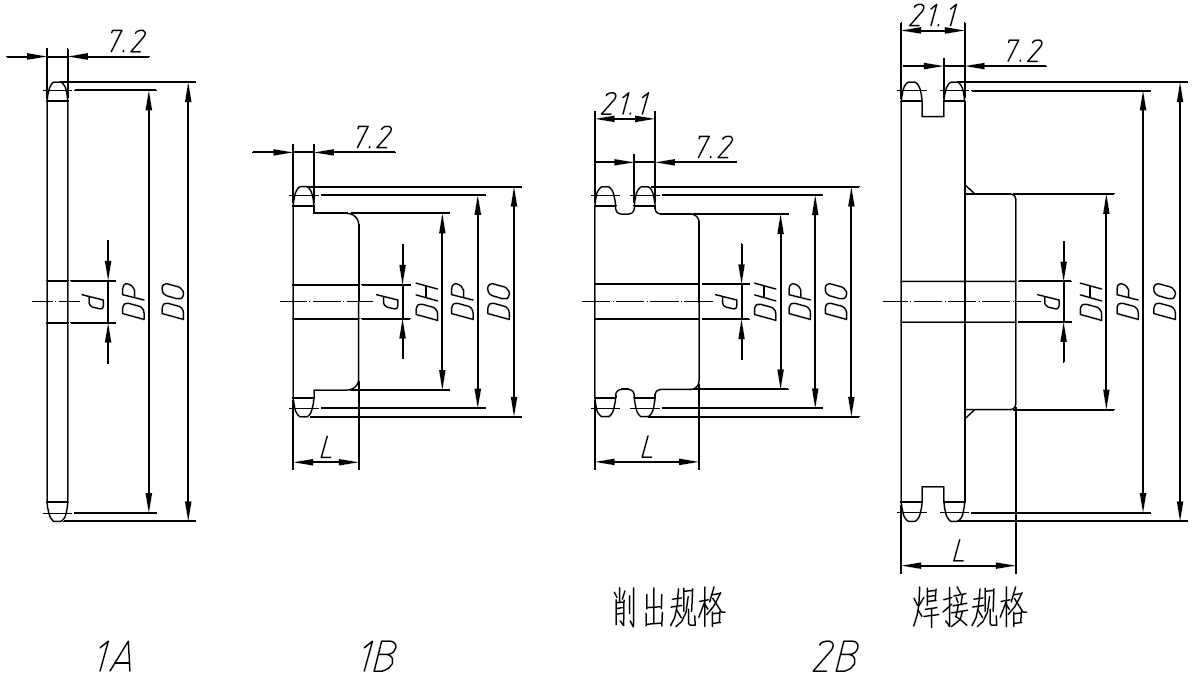

LDF10B-1B

型號	外徑 Do	節距圓直徑 Dp	1A			1B						1C						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF10B-1B9T	52	46.42			機械結構用碳素鋼削出規格	9.53	19.22	34	25	0.20	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF10B-1B10T	57	51.37				9.53	25	40	25	0.27								10
LDF10B-1B11T	62	56.35				12.7	30	45	25	0.33								11
LDF10B-1B12T	67	61.34	18	0.18		12.7	32	50	25	0.41		12.7	24	42	35	0.6		12
LDF10B-1B13T	72	66.33	18	0.22		12.7	32	51	25	0.46		12.7	28.5	47	35	0.7		13
LDF10B-1B14T	77	71.34	18	0.24		12.7	35	52	25	0.52		12.7	32	52	35	0.9		14
LDF10B-1B15T	82	76.35	18	0.27		12.7	40	57	25	0.62		12.7	35	57	35	1.0		15
LDF10B-1B16T	87	81.37	18	0.31		12.7	45.5	62	25	0.72		12.7	40	62	35	1.3		16
LDF10B-1B17T	92	86.39	18	0.35		12.7	47.5	67	25	0.83		12.7	47.5	67	35	1.5		17
LDF10B-1B18T	97	91.42	18	0.40		12.7	47.5	72	28	1.0		12.7	47.5	72	35	1.7		18
LDF10B-1B19T	103	96.45	18	0.44		12.7	47.5	73	28	1.1		15.88	52	79	35	2.0		19
LDF10B-1B20T	108	101.48	18	0.49		12.7	47.5	73	28	1.2		15.88	55	82	40	2.2		20
LDF10B-1B21T	113	106.51	18	0.54		15.88	47.5	73	28	1.2		15.88	60	89	40	2.5		21
LDF10B-1B22T	118	111.55	18	0.60		15.88	47.5	73	28	1.3		15.88	63	92	40	2.9		22
LDF10B-1B23T	123	116.59	18	0.66		15.88	47.5	73	28	1.3		15.88	67	99	40	3.3		23
LDF10B-1B24T	128	121.62	18	0.71		15.88	47.5	73	28	1.4		15.88	70	102	40	3.6		24
LDF10B-1B25T	133	126.66	18	0.78		15.88	47.5	73	28	1.5		15.88	75	109	40	4.0		25
LDF10B-1B26T	138	131.70	18	0.84		18	48	73	28	1.5		18	63	93	40	3.7		26
LDF10B-1B27T	143	136.74	18	0.91		18	48	73	28	1.5		18	63	93	40	3.9		27
LDF10B-1B28T	148	141.79	18	0.98		18	48	73	28	1.6		18	63	93	40	4.1		28
LDF10B-1B30T	158	151.87	18	1.1		18	48	73	28	1.8		18	63	93	40	4.6		30
LDF10B-1B32T	168	161.96	18	1.3		18	48	73	28	1.9		18	63	93	50	5.1		32
LDF10B-1B34T	178	172.05	18	1.4		18	48	73	28	2.1		18	63	93	50	5.6		34
LDF10B-1B35T	183	177.10	18	1.5		18	48	73	28	2.2		18	63	93	50	5.9		35
LDF10B-1B36T	188	182.15	23	1.6		23	55	83	35	2.7		18	63	93	50	6.2		36
LDF10B-1B38T	198	192.24	23	1.8		23	55	83	35	2.9		18	63	93	50	6.8		38
LDF10B-1B40T	208	202.33	23	2.0		23	55	83	35	3.1		23	66	98	50	7.8		40
LDF10B-1B42T	218	212.43	23	2.2		23	55	83	35	3.3		23	66	98	50	8.5		42
LDF10B-1B45T	234	227.58	23	2.5		23	55	83	35	3.6		23	66	98	50	9.5		45
LDF10B-1B48T	249	242.73	23	2.9		23	55	83	35	4.0		23	66	98	50	10.7		48
LDF10B-1B50T	259	252.82	23	3.1		23	55	83	35	4.3		23	66	98	50	11.5		50
LDF10B-1B54T	279	273.03	23	3.6		23	55	83	35	4.8		23	66	98	50	13.5		54
LDF10B-1B60T	309	303.33	23	4.6		23	55	83	35	5.6		23	66	98	50	16.3		60

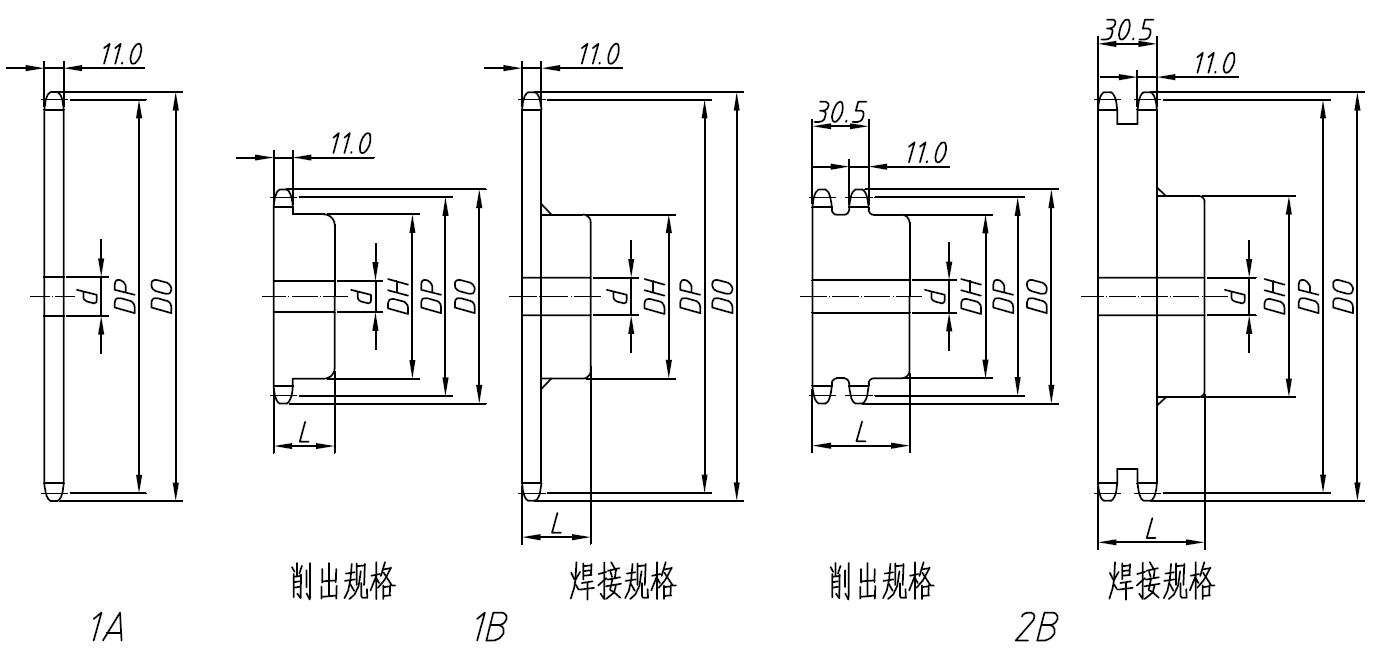

LDF12B-1B

型號	外徑 Do	節距圓直徑 Dp	1A			1B						1C						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF12B-1B9T	63	55.70			機械結構用碳素鋼削出規格	9.53	24.5	43	32	0.40	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF12B-1B10T	69	61.65				12.70	30	49	32	0.49								10
LDF12B-1B11T	75	67.62				12.70	32	51	32	0.60								11
LDF12B-1B12T	81	73.60	18	0.37		12.70	32	51	32	0.69		12.7	32	51	50	1.1		12
LDF12B-1B13T	87	79.60	18	0.42		15.88	35	57	32	0.81		15.88	35	57	50	1.3		13
LDF12B-1B14T	93	85.61	18	0.48		15.88	39.5	62	32	1.0		15.88	39.5	62	56	1.7		14
LDF12B-1B15T	99	91.63	18	0.56		15.88	45.5	68	32	1.1		15.88	45.5	68	56	2.0		15
LDF12B-1B16T	105	97.65	18	0.64		15.88	47.5	73	32	1.3		15.88	50	76	56	2.4		16
LDF12B-1B17T	111	103.67	18	0.72		15.88	47.5	73	32	1.4		15.88	55	82	56	2.8		17
LDF12B-1B18T	117	109.70	18	0.81		15.88	55	83	40	2.0		15.88	59	87	56	3.1		18
LDF12B-1B19T	123	115.74	18	0.9		15.88	55	83	40	2.1		15.88	63	95	56	3.6		19
LDF12B-1B20T	129	121.78	18	1.0		15.88	55	83	40	2.2		15.88	69	101	56	4.1		20
LDF12B-1B21T	135	127.82	18	1.1		15.88	55	83	40	2.3		15.88	75	107	56	4.5		21
LDF12B-1B22T	141	133.86	18	1.2		15.88	55	83	40	2.5		15.88	78	113	56	5.0		22
LDF12B-1B23T	147	139.90	18	1.3		18	55	83	40	2.5		18	66	98	56	4.9		23
LDF12B-1B24T	153	145.95	18	1.4		18	55	83	40	2.6		18	66	98	56	5.2		24
LDF12B-1B25T	159	151.99	18	1.6		18	55	83	40	2.7		18	66	98	56	5.6		25
LDF12B-1B26T	165	158.04	18	1.7		18	55	83	40	2.9		18	66	98	56	6.0		26
LDF12B-1B27T	171	164.09	18	1.8		18	55	83	40	3.0		18	66	98	56	6.3		27
LDF12B-1B28T	178	170.14	18	1.9		18	55	83	40	3.1		18	66	98	56	6.8		28
LDF12B-1B30T	190	182.25	18	2.3		18	55	83	40	3.4		18	66	98	56	7.6		30
LDF12B-1B32T	202	194.35	18	2.6		18	55	83	40	3.7		18	66	98	56	8.5		32
LDF12B-1B34T	214	206.46	18	2.8		18	55	83	40	4.0		18	66	98	56	9.5		34
LDF12B-1B35T	220	212.52	18	3.1		18	55	83	40	4.2		18	66	98	56	10.0		35
LDF12B-1B36T	226	218.57	18	3.3		18	55	83	40	4.4		18	66	98	56	10.6		36
LDF12B-1B38T	238	230.69	18	3.6		18	55	83	40	4.8		18	66	98	56	11.7		38
LDF12B-1B40T	250	242.8	18	4.0		18	55	83	40	5.1		18	66	98	56	12.8		40
LDF12B-1B42T	262	254.92	23	4.3		23	63	93	45	6.0		23	75	107	71	15.2		42
LDF12B-1B45T	280	273.09	23	5.1		23	63	93	45	6.7		23	75	107	71	17.2		45
LDF12B-1B48T	299	291.27	23	5.8		23	63	93	45	7.4		23	75	107	71	19.3		48
LDF12B-1B50T	311	303.39	23	6.3		23	63	93	45	8.0		23	75	107	71	20.8		50
LDF12B-1B54T	335	327.63	23	7.4		23	63	93	45	8.9		23	75	107	71	23.9		54
LDF12B-1B60T	371	363.99	23	9.1		23	63	93	45	10.6		23	75	107	71	29.1		60

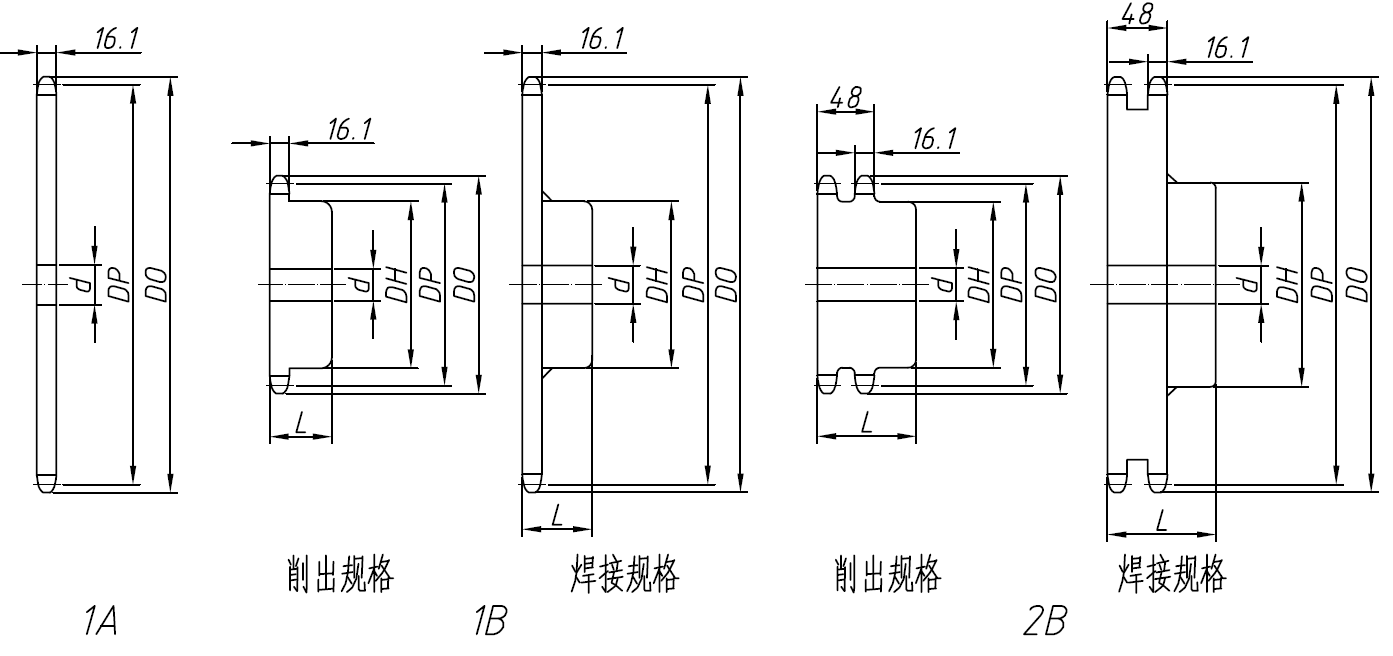

LDF16B-1B

型號	外徑 Do	節距圓直徑 Dp	1A			1B						1C						齒數
			預制孔徑d	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格	孔軸徑d		輪轂外徑 DH	輪轂長度 L	大概重量 kg	材質規格
						預制孔徑	最大訂制					預制孔徑	最大訂制
						預制孔徑	最大訂制					預制孔徑	最大訂制
LDF16B-1B9T	84	74.26			機械結構用碳素鋼削出規格	15.9	34	57	40	0.87	機械結構用碳素鋼削出規格						機械結構用碳素鋼削出規格	9
LDF16B-1B10T	92	82.20				15.9	32	52	40	0.97								10
LDF16B-1B11T	100	90.16				15.9	38	60	40	1.2								11
LDF16B-1B16T	108	98.14	23	0.82		19.05	45	67	40	1.5		19.05	46	67	63	2.5		16
LDF16B-1B13T	116	106.14	23	0.93		19.05	50	77	40	1.9		19.05	50	77	63	3.1		13
LDF16B-1B14T	124	114.15	23	1.1		19.05	50	77	40	2.0		19.05	58	86	63	3.7		14
LDF16B-1B15T	132	122.17	23	1.2		19.05	63	93	40	2.6		19.05	64	94	63	4.3		15
LDF16B-1B16T	140	130.20	23	1.4		19.05	63	93	40	2.8		19.05	70	102	71	5.5		16
LDF16B-1B17T	148	138.23	23	1.6		19.05	63	93	40	3.0		19.05	76	110	71	6.4		17
LDF16B-1B18T	156	146.27	23	1.8		19.05	63	93	40	3.2		23	66	98	71	6.4		18
LDF16B-1B19T	164	154.32	23	2.0		23	63	93	40	3.4		23	66	98	71	7.0		19
LDF16B-1B20T	172	162.37	23	2.2		23	63	93	40	3.6		23	75	107	71	7.9		20
LDF16B-1B21T	180	170.42	23	2.5		23	63	93	40	3.8		23	75	107	71	8.6		21
LDF16B-1B22T	188	178.48	28	2.7		28	75	107	45	4.8		28	80	117	71	9.6		22
LDF16B-1B23T	196	186.54	28	2.9		28	75	107	45	5.1		28	80	117	71	10.3		23
LDF16B-1B24T	205	194.60	28	3.2		28	75	107	45	5.4		28	80	117	80	11.8		24
LDF16B-1B25T	213	202.66	28	3.5		28	75	107	45	5.6		28	80	117	80	12.6		25
LDF16B-1B26T	221	210.72	28	3.8		28	75	107	45	5.9		28	80	117	80	13.5		26
LDF16B-1B27T	229	218.79	28	4.0		28	75	107	45	6.1		28	80	117	80	14.4		27
LDF16B-1B28T	237	226.86	28	4.3		28	75	107	45	6.5		28	80	117	80	15.3		28
LDF16B-1B30T	253	243.00	28	5.0		28	75	107	45	7.1		28	80	117	80	17.2		30
LDF16B-1B32T	269	259.14	28	5.8		28	75	107	45	7.8		28	80	117	80	19.3		32
LDF16B-1B34T	285	275.28	28	6.4		28	75	107	45	8.5		28	80	117	80	21.5		34
LDF16B-1B35T	293	283.36	28	6.9		28	75	107	45	8.9		28	80	117	80	22.7		35
LDF16B-1B36T	301	291.43	33	7.3		33	80	117	50	10.1		28	80	117	80	23.9		36
LDF16B-1B38T	318	307.58	33	8.0		33	80	117	50	10.9		28	80	117	80	26.4		38
LDF16B-1B40T	334	323.74	33	9.0		33	80	117	50	11.8		33	89	127	90	30.4		40
LDF16B-1B42T	350	339.89	33	9.8		33	80	117	50	12.7		33	89	127	90	33.2		42
LDF16B-1B45T	375	364.12	33	11.0		33	80	117	50	14.2		33	89	127	90	37.6		45
LDF16B-1B48T	398	388.36	33	13.0		33	80	117	50	15.8		33	89	127	90	42.3		48
LDF16B-1B50T	414	404.52	33	14.0		33	80	117	50	16.8		33	89	127	90	45.7		50
LDF16B-1B54T	447	436.84	33	16.0		33	80	117	50	19.2		33	89	127	90	52.8		54
LDF16B-1B60T	495	485.33	33	20.0		33	80	117	50	23.1		33	89	127	90	64.5		60

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

BS鏈條專用鏈輪
