型號表示 |

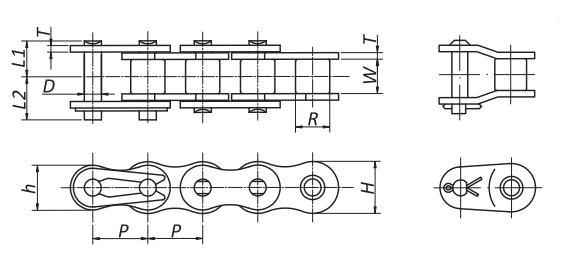

鏈條本體尺寸 |
隆德鏈號 | ANSI 鏈號 | 節距 | 滾子 直徑 | 內鏈 內寬 | 鏈片 | 銷軸 | 最大容 許張力 | 約重 | 組件的 鏈節數 | 可使用的 溫度范圍 | |||||
P | R | W | 厚度 T | 寬 H | 寬 h | 直徑 D | L1 | L2 | L | ||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN /kgf | kg/m | ||||
LD25 | 25 | 6.35 | 3.30 | 3.18 | 0.8 | 5.8 | 5.1 | 2.31 | 3.80 | 4.80 | - | 0.64/65 | 0.14 | 160 | -10℃～150℃ |
LD35 | 35 | 9.525 | 5.08 | 4.78 | 1.3 | 9.0 | 7.8 | 3.59 | 5.85 | 6.85 | 13.5 | 1.52/155 | 0.33 | 320 | -10℃～150℃ |
LD40 | 40 | 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 18.2 | 2.65/270 | 0.64 | 240 | -10℃～150℃ |
LD50 | 50 | 15.875 | 10.16 | 9.53 | 2.0 | 15.0 | 13.0 | 5.09 | 10.30 | 12.00 | 22.6 | 4.31/440 | 1.04 | 192 | -10℃～150℃ |
LD60 | 60 | 19.05 | 11.91 | 12.70 | 2.4 | 18.1 | 15.6 | 5.96 | 12.85 | 14.75 | 28.2 | 6.28/640 | 1.53 | 160 | -10℃～150℃ |
LD80 | 80 | 25.40 | 15.88 | 15.88 | 3.2 | 24.1 | 20.8 | 7.94 | 16.25 | 19.25 | 36.6 | 10.7/1090 | 2.66 | 120 | -10℃～150℃ |
LD100 | 100 | 31.75 | 19.05 | 19.05 | 4.0 | 30.1 | 26.0 | 9.54 | 19.75 | 22.85 | 43.7 | 17.1/1740 | 3.99 | 96 | -10℃～150℃ |
LD120 | 120 | 38.10 | 22.23 | 25.40 | 4.8 | 36.2 | 31.2 | 11.11 | 24.90 | 28.90 | 55 | 23.9/2440 | 5.93 | 80 | -10℃～150℃ |
LD140 | 140 | 44.45 | 25.40 | 25.40 | 5.6 | 42.2 | 36.4 | 12.71 | 26.90 | 31.70 | 59.5 | 32.4/3300 | 7.49 | 68 | -10℃～150℃ |
LD160 | 160 | 50.80 | 28.58 | 31.75 | 6.4 | 48.2 | 41.6 | 14.29 | 31.85 | 36.85 | 70.2 | 40.9/4170 | 10.1 | 60 | -10℃～150℃ |

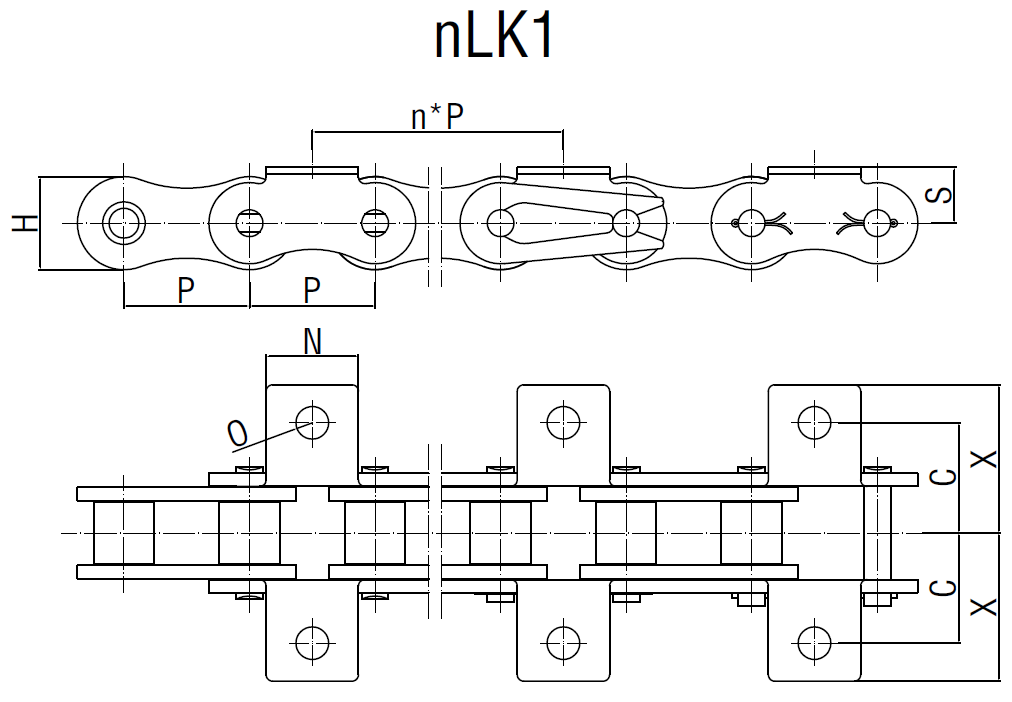

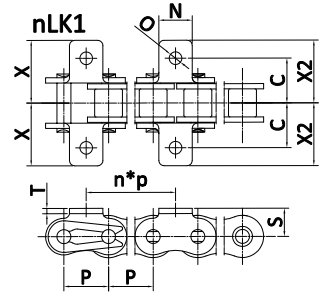

nLK1附件尺寸 |
隆德鏈號 | C | N | O | S | X | X2 | T | 一個附件的附加重量 |
mm | mm | mm | mm | mm | mm | mm | kg | |
LD25-nLK1 | 7.15 | 5.6 | 3.4 | 4.75 | 10.7 | 10.7 | 0.8 | 0.0006 |
LD35-nLK1 | 9.50 | 7.9 | 3.4 | 6.35 | 14.3 | 14.3 | 1.3 | 0.0016 |
LD40-nLK1 | 12.7 | 9.5 | 3.6 | 8 | 17.8 | 17.8 | 1.5 | 0.004 |
LD50-nLK1 | 15.9 | 12.7 | 5.2 | 10.3 | 23.4 | 23.4 | 2.0 | 0.006 |
LD60-nLK1 | 19.05 | 15.9 | 5.2 | 11.9 | 28.2 | 28.2 | 2.4 | 0.014 |
LD80-nLK1 | 25.4 | 19.1 | 6.8 | 15.9 | 36.6 | 36.6 | 3.2 | 0.026 |
LD100-nLK1 | 31.75 | 25.4 | 8.7 | 19.8 | 44.9 | 44.9 | 4.0 | 0.052 |
LD120-nLK1 | 38.1 | 28.6 | 10.3 | 23 | 55.8 | 50.8 | 4.8 | 0.088 |
LD140-nLK1 | 44.5 | 34.9 | 11.9 | 28.6 | 63.1 | 57.2 | 5.6 | 0.142 |
LD160-nLK1 | 50.8 | 38.1 | 14.3 | 31.8 | 71.8 | 65.1 | 6.4 | 0.194 |
*注：n≥3，且為整數，敝司可根據客戶需求定制多節帶A1附件A型小型輸送鏈，詳情請咨詢敝司。
