A系列特殊空心銷軸輸送鏈

A系列特殊空心銷軸輸送鏈就是為滿足不同的客戶需求，提供了不同規格尺寸的空心銷軸輸送鏈。空心銷是在銷軸上設計有鉆孔,使用孔安裝各種附件用于輸送用的鏈條。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

鏈條特點

◎ 鏈條不論是在直線上或咬合鏈輪時,附件的中心距離都不變。

◎ 附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

◎ 即便是鏈條安裝在裝置上的狀態,更換、清掃附件，變更安裝間隔變得更容易。

◎ 可使用溫度范圍(通用規格)-10°C～150°C ※請選擇對適用溫度潤滑油加油。

鏈條型號·訂購方法

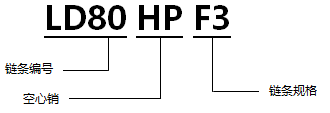

1.型號表示

2.訂購方法

◎ 標準包裝訂購

LD滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

3. 訂購鏈條時的注意事項

當滾子鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

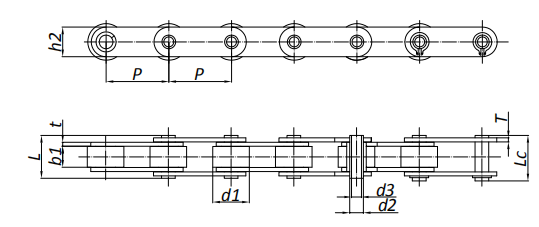

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD40HP	12.70	7.95	7.85	5.63	4.0	16.5	17.6	12.0	1.5	11.0/2500	12.2	0.54
LD50HP	15.875	10.16	9.4	7.03	5.13	20.7	21.9	15.09	2.03	20.0/4545	22.6	0.91
LD50HPF4	15.875	10.16	8.8	7.03	5.13	19.9	21.1	15.09	2.03	18.0/4180	19.2	0.89
LD50H-HP	15.875	10.16	9.4	7.03	5.13	22.6	23.7	15.09	2.42	20.0/4545	22.6	1.02
LD60HP	19.05	11.91	12.7	8.31	6.0	25.8	26.8	18.0	2.42	24.0/5455	26.9	1.29
LD60HPF1	19.05	11.91	12.7	8.31	5.01	25.5	26.8	18.0	2.42	28.0/6364	30.9	1.37
LD80HP	25.40	15.88	15.75	11.4	8.05	32.5	33.8	24.0	3.25	50.0/11364	52.0	2.26
LD80HPF1	25.40	11.7	13.5	7.8	4.0	27.0	28.4	21.5	2.42	27.44/6236	29.3	1.50
LD80HPF2	25.40	15.88	15.75	11.4	8.4	32.5	33.8	24.0	3.25	45.0/10227	48.0	2.23
LD80H-HP	25.40	15.88	15.75	11.4	8.05	35.7	37	24.0	4.0	50.0/11364	52.0	2.63
LD80HPF3	25.40	15.88	15.88	11.4	7.96	32.4	33.8	23.24	3.25	50.0/11364	52.0	2.26
LD80HPF4	25.40	11.7	13.5	7.8	4.1	29.0	30.5	21.5	3.0	40.0/9091	43.2	1.77
LD80HPF5	25.40	15.88	15.8	11.4	8.05	31.0	32.5	24.0	3.25/2.42	34.0/7647	37.0	2.28
LDHB38.1F6	38.10	18.0	15.2	14	10.2	34.5	36.5	27.0	3.7	45.0/10227	48.0	2.46
LDC2080HP	50.80	15.88	15.75	11.4	8.05	32.4	33.8	24.0	3.25	42.3/9615	46.1	1.60

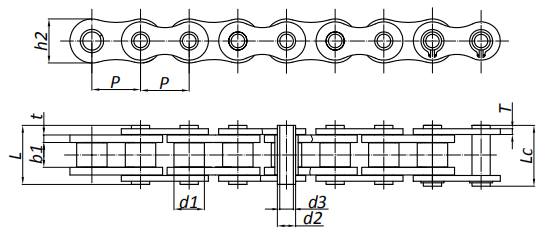

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDC40HP	12.70	7.95	7.85	5.63	4.0	16.5	17.6	12.0	1.5	11.0/2500	12.2	0.64
LDC50HP	15.875	10.16	9.4	7.03	5.13	20.7	21.9	15.09	2.03	20.0/4545	22.6	1.05
LDC60HP	19.05	11.91	12.7	8.31	6.0	25.8	26.8	18.0	2.42	24.0/5455	26.9	1.52
LDC80HP	25.40	15.88	15.75	11.4	8.05	32.5	33.8	24.0	3.25	50.0/11364	52.0	2.63
LDC2040HP	25.40	7.95	7.85	5.63	4.0	16.5	17.6	12.0	1.5	11.0/2500	12.6	0.46
LDC2040HPF1	25.40	7.95	7.85	5.63	M4	16.5	17.6	12.0	1.5	9.0/2045	9.9	0.44
LDC2050HP	31.75	10.16	9.4	7.22	5.12	20.5	21.8	15.0	2.03	20.4/4636	22.8	0.76
LDC2060HP	38.10	11.91	12.7	8.31	6.0	25.8	26.8	17.0	2.42	24.0/5455	27.1	1.02
LDC2060H-HP	38.10	11.91	12.7	8.31	6.0	29.2	30.2	17.0	3.25	24.0/5455	27.1	1.29
LDHB38.1F8	38.10	10.16	9.65	7.1	5.4	20.4	-	16.0	2.03	13.0/2954	14.3	0.67
LDHB38.1F15	38.10	18.00	21.0	12.0	8.1	47.8	49.0	34.0	5.6	50.0/11364	52.0	5.72
LDHP40F1	40.00	18.00	22.0	12.0	8.0	47.5	48.2	35.0	5.0	57.0/13049	63.8	5.38
LDHP40F2	40.00	18.00	22.0	12.0	8.2	47.5	48.2	35.0	5.0	57.0/13049	63.0	5.37
LDHP50F1	50.00	26.00	14.5	20.0	14.7	35.3	36.2	40.0	3.1	30.0/6818	33.6	3.98
LDHP50F7	50.00	18.00	15.0	14.0	10.2	36.0	37.5	26.	4.0	40.0/9091	43.2	2.56
LDHP50F10	50.00	18.00	22.0	12.1	8.3	39.5	40.6	30.0	3.0	45.0/10227	48.0	2.73
LDHP50F16	50.00	18.00	17.0	14.5	10.2	39.0	40.0	27.0	4.0	40.0/9091	44.0	2.83
LDC2080HP	50.80	15.88	15.75	11.4	8.05	32.5	33.8	24.0	3.25	50.0/11364	52.0	1.81
LDHB55	55.00	18.00	22.0	14.0	10.0	43.4	44.5	30.0	4.0	50.0/11364	52.0	3.31
LDHB55F1	55.00	24.00	24.0	17.0	12.0	52.0	53.5	40.0	5.0	90.0/20455	100.0	6.34

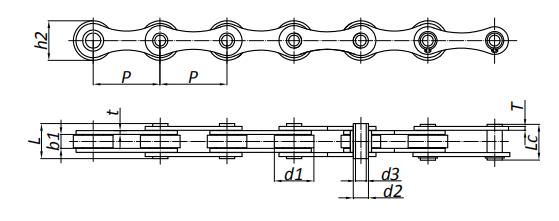

隆德鏈號

節距

套筒直徑

內節內寬

銷軸直徑

銷軸長度

內鏈板
高度

鏈板厚度

抗拉強度

平均抗
拉強度

每米
長重

d1 max

b1 min

d2 max

d3 min

L max

Lc max

h2 max

t/T max

Q min

kN/lbf

kg/m

LDHB50.8F1

50.80

38.10

15.7

15.5

10.3

35.2

36.7

27.2

4.0

55.46/51650

58.8

4.97

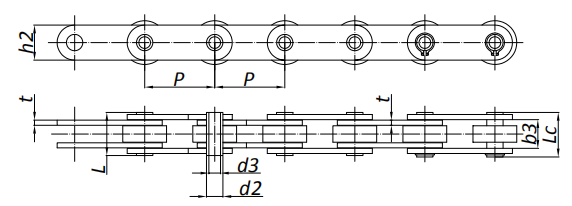

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD60HB	19.05	11.91	12.7	7.0	5.01	25.5	26.6	18.0	2.42	20.00/4545	22.4	1.35
LD60HBF2	19.05	11.91	12.7	7.0	5.1	26.5	27.6	18.0	2.42	20.00/4545	22.4	1.39
LDHB25.4	25.40	20.0	8.0	8.0	5.2	19.5	20.5	17.0	2.03	25.00/5620	28.0	1.30
LDHB38.1F10	38.10	25.4	25.4	14.63	10.5	54	54.3	33.2	6.00/4.80	50.00/11240	55.0	6.10
LDHP41.75F1	41.75	17.1	20.2	11.11	8.2	35.7	39.0	21.65	3.1	26.50/6022	29.2	1.60
LDHP41.75F2	41.75	17.1	20.2	11.11	8.2	35.7	41.0	25.26	3.1	49.00/11136	54.8	2.04

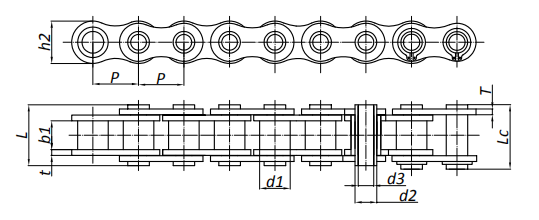

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDHB25.4F7	25.40	20.0	18.0	8.0	3.0	35.0	36.0	18.0	3.0	25.00/5620	28.8	2.83
LDHB25.4F8	25.40	15.88	8.0	7.1	5.1	16.5	17.7	13.5	1.5	9.00/2024	10.0	0.78
LDHB38.1	38.100	20.0	8.0	8.0	5.3	19.6	20.7	17.3	2.03	28.00/5682	28.8	0.98
LDHB38.1F1	38.10	20.0	18.0	10.5	5.1	39.0	40.3	22.0	4.0	60.00/13636	64.3	2.59
LDHB38.1F3	38.10	25.4	12.7	12.0	8.3	27.0	28.6	21.0	2.5	25.00/5620	28.8	1.51
LDHB38.1F4	38.10	20.0	12.7	8.0	5.2	26.0	27.2	17.0	2.42	24.00/5455	26.9	1.48
LDHP38.1F9	38.10	22.2	12.7	11.0	8.15	26.5	27.5	18.0	2.5	22.00/5000	24.4	1.46

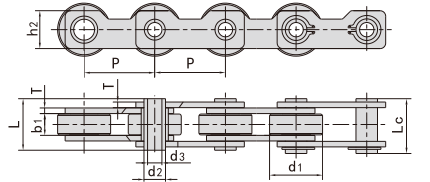

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDC2040RHP	25.40	15.88	7.85	5.63	4.0	16.5	17.6	12.0	1.5	11.0/2500	12.6	0.78
LDC2040RH-HP	25.40	15.88	7.85	5.63	4.0	18.8	19.9	12.0	2.03	11.0/2500	13.2	0.95
LDC2050RHP	31.75	19.05	9.53	7.22	5.12	20.5	21.8	15.0	2.03	20.4/4636	22.8	1.25
LDC2050RHPF1	31.75	19.05	9.4	7.03	5.12	20	21.5	15.3	1.85	15.0/3409	17.3	1.21
LDC2050RHPF3	31.75	19.05	9.53	7.02	5.13	20.1	21.6	15.09	2.03	19.6/4455	21.6	1.20
LDC2050RH-HP	31.75	19.05	9.53	7.22	5.12	22.1	23.4	15.0	2.42	20.4/4545	23.5	1.44
LDC2060RHP	38.10	22.23	12.7	8.31	6.0	25.8	26.8	17.0	2.42	24.0/5455	27.1	1.72
LDC2060RH-HP	38.10	22.23	12.7	8.31	6.0	29.2	30.2	17.0	3.25	24.0/5455	27.6	1.99
LDC2060RH-HPF3	38.10	22.23	12.7	8.31	6.0	25.8	26.8	17.0	2.42	24.0/5455	27.1	1.72
LDC2080RHP	50.80	28.58	15.75	11.4	8.05	32.4	33.8	24.0	3.25	50.0/11364	52.0	2.82
LDC2080RH-HP	50.80	28.58	15.75	11.4	8.05	35.7	37.0	24.0	4.0	50.0/11364	56.5	3.34
LDC1655HP	50.80	30.0	10.5	13.0	8.2	27.4	28.9	26.0	3.1	42.0/9545	48.2	2.72

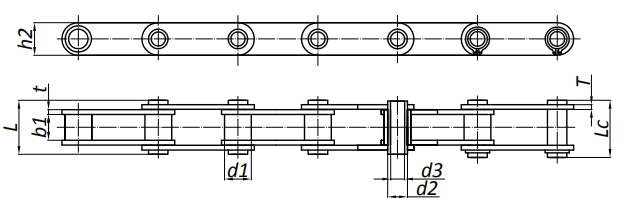

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	Q min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDHB12.7	12.70	8.51	13.4	6.65	4.1	19.0	20.2	11.8	1.7	14.0/3182	16.8	0.69
LD40HPF1-D3	12.70	8.51	11.6	6.35	4.36	20.6	20.6	12.0	1.5	11.0/2500	12.1	0.77
LD41HP	12.70	7.77	9.2	5.63	4.19	13.75	16.0	9.91	1.3	4.0/899	4.4	0.35
LD50HPF1	15.875	10.16	13.6	7.03	5.13	20.7	21.9	14.4	2.03	18.0/4091	21.6	0.92
LD60HPF2	19.05	11.91	11.23	5.63	4.05	16.5	17.6	10.4	1.5	10.0/2273	10.8	0.62
LD60HPF3	19.05	11.91	17.2	8.4	6.1	24.7	26.0	18.0	2.03	20.0/4546	24.0	1.54
LDHB38.1F7	38.10	22.2	17.5	11.0	8.3	25.0	26.6	18.0	2.5	20.0/4545	22.4	1.46
LDHP38.1F10	38.10	17.95	23.5	13.6	10.44	36.0	37.3	28.4	3.7	70.0/15736	77.0	2.66

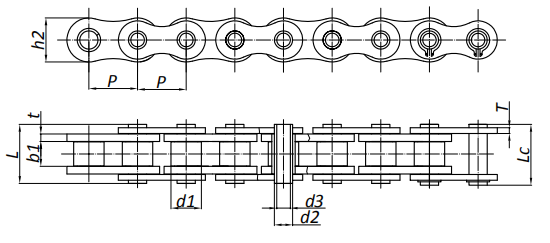

隆德鏈號

節距

套筒直徑

內節內寬

銷軸直徑

銷軸長度

內鏈板

高度

鏈板厚度

抗拉強度

平均抗

拉強度

每米

長重

d1 max

b1 min

d2 max

d3 min

L max

Lc max

h2 max

t/T max

Q min

kN/lbf

kg/m

LDHB38.1F9

38.10

18.0

22.6

14.0

10.0

32.5

34.5

26.5

3.0

40.0/9090

44.0

2.40
