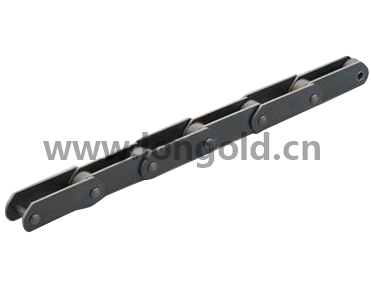

耐環境輸送鏈 SS規格

與GS規格相比，套筒～滾子間的磨損性能提高2倍，鏈銷～套筒間的磨損性能提高1.5倍，R滾子、F滾子的容許負荷提高1.3倍。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

耐環境輸送鏈 GSA規格特點

◎ 與GS規格相比，套筒～滾子間的磨損性能提高2倍，鏈銷～套筒間的磨損性能提高1.5倍，R滾子、F滾子的容許負荷提高1.3倍。

◎ 可使用溫度環境： -20°C～400°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

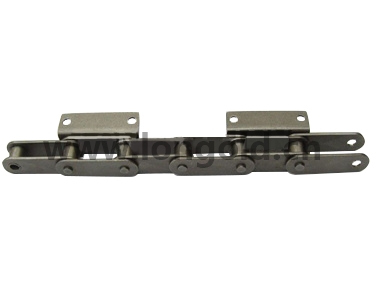

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

22:12:03

型號表示

（1）鏈條尺寸

（2）滾子形式：R = R滾子, F = F滾子, S = S滾子

（3）鏈條規格：GSA=GSA規格

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

本體型號	附件種類(點擊查看單獨條目)
LDC03075·LDC03100	A	K	SA	SK	GA2
LDC05075~LDC05150	A	K	SA	SK	GA2、GA4
LDC08125·LDC08150	A	K	SA	SK	GA2
LDC10100~LDC10150	A	K	SA	SK	GA2、GA4
LDC12200·LDC12250	A	K	SA	SK	GA2、GA4
LDC17200~LDC17300	A	K	GA
LDC26200~LDC26450	A	K	YA	GA2、GA4
英制節距規格	A1/A3、A2	K1/K3、K2	SA	SK	GA2、GA4

鏈條尺寸	SS式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg/m			A附件重量 kg/個	GA4附件重量 kg/個
	SS式樣平均抗拉強度			A ? K ? SA ? SK		GA2	GA4	附件和滾子形式的組合					本體概略重量 kg/m
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型
LDC05075	68.6	7000	75	55	30	-	-	S	S	-	-	-	-	-	4.3	0.06	-
LDC05100			100	65	40	40	50	R/F/S	R/F/S	R/S	R/S	S	5.2	5.4	3.8	0.07	4.6
LDC05125			125	75	50	50	-	R/F/S	R/F/S	R/S	R/F/S	-	4.5	4.6	3.4	0.08	-
LDC05150			150	85	60	60	70	R/F/S	R/F/S	R/S	R/F/S	S	4.2	4.4	3.3	0.10	4.1

鏈條尺寸	SS式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
				A ? K ? SA ? SK		GA2	GA4
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型

LDC10100	108	11000	100	70	40	30	-	R/S/M	R/S/M	R/S/M	S/M	-	10.0	-	7.0	7.3	0.16	-
LDC10125			125	80	50	40	-	R/F/S/M	R/F/S/M	R/S/M	R/S/M	-	8.7	9.0	6.3	6.5	0.18	-
LDC10150			150	90	60	60	75	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M	8.0	8.3	5.9	6.1	0.20	7.7(7.9)

鏈條尺寸	SS式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
				A ? K ? SA ? SK		GA2	GA4
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型

LDC12200	132	13500	200	120	80	80	100	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M	11.6	12.1	8.3	8.6	0.44	10.3(10.7)
LDC12250			250	170	125	125	-	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	-	10.4	10.8	7.8	8.0	0.61	-

鏈條尺寸	SS式樣平均抗拉強度		節距 P	附件						附件和滾子形式的組合					本體概略重量 kg /m				A件件重量 kg/個	GA4 附件重量 kg/個
				A ? K ? SA ? SK		GA2	GA4
	kN	kgf		N	K	K	K	V	Y	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子	F 滾子	S 滾子	M 滾子

LDC17200	186	19000	200	120	80	70	100	120	80	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	20	21	12	13	0.64	14(15)
LDC17250			250	170	125	110	140	150	100	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	17	18	11	12	0.88	15(16)
LDC17300			300	220	180	150	-	-	-	-	R/F/S/M	-	R/F/S/M	-	16	16	11	11	1.26	-

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

耐環境輸送鏈 SS規格

特殊附件

鏈條型號		SS式樣平均抗拉強度		節距 P	滾子									內鏈節內寬 W
鏈條型號		SS式樣平均抗拉強度			R滾子		F滾子					S滾子直徑 R	M&N滾子直徑 R
鏈條尺寸	滾子形式	kN	kgf		直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z
鏈條尺寸	滾子形式	kN	kgf		直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z
LDC430	R/S	48.1	4900	101.60	38.1	19.0	-	-	-	-	-	20.1	-	22.6
LDC204	S	68.6	7000	66.27	-	-	-	-	-	-	-	22.2	-	27.0
LDC450	R/F/S	68.6	7000	101.60	44.5	24.0	44.5	55	18	2.5	6.5	22.2	-	27.0
LDC650	R/F/S/M	68.6	7000	152.40	50.8	26.0	50.8	65	20	3.0	7.0	25.8	31.8	30.2
LDC214	R/S/M	123	1500	101.60	44.5	27.0	-	-	-	-	-	31.8	34.9	31.6
LDC205	S	123	12500	78.11	-	-	-	-	-	-	-	31.8	-	37.1
LDC6205	R/F/S/M	132	13500	152.40	57.2	32.0	57.2	70	25	3.5	9.0	34.9	38.1	37.1
LDC212	R/S/M	186	19000	152.40	69.9	32.5	-	-	-	-	-	40.1	44.5	37.1

鏈條尺寸	鏈板		銷子				大概重量 kg/m				附件和滾子形式的組合
鏈條尺寸	寬 H	厚 T	直徑 D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M 滾子	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4
LDC430	25.4	4.8	9.7	55.0	25.5	29.5	4.4	-	3.0	-	R/S	R/S	R/S
LDC204	28.6	6.3	11.3	65.5	31.0	34.5	-	-	5.5	-	S	S
LDC450	28.6	6.3	11.3	65.5	31.0	34.5	6.9	7.2	4.6	4.8	R/F/S	R/F/S	R/S
LDC650	38.1	6.3	11.3	69.0	32.5	36.5	7.9	8.2	5.7	6.1	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDC214	38.1	7.9	15.9	77.5	37.5	40.0	10.5	-	8.7	9.1	R/S/M	R/S/M	R/S/M
LDC205	38.1	7.9	15.9	83.5	40.5	43.0	-	-	10.3	-	S	S		-
LDC6205	44.5	7.9	15.9	83.5	40.5	43.0	12.2	12.6	9.2	9.5	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDC212	50.8	9.5	19.1	95.5	44.5	51.0	18.0	-	13.0	13.0	R/S/M	R/S/M	R/S/M

鏈條型號	齒數	懸掛孔尺寸 A	懸掛孔數
鏈條型號	齒數	懸掛孔尺寸 A	懸掛孔數
LDC650	8	230	1
	10	155	1
	12	190	1
LDC6205	10	155	1
LDC6205	12	190	1
LDC212	12	185	1

鏈條型號		P	S	C	X	N	T	O	螺栓尺寸	平均每個的附加重量 kg
鏈條尺寸	滾子形式	P	S	C	X	N	T	O	螺栓尺寸	平均每個的附加重量 kg
LDC430	R/S	101.60	22	40	54	70	4.8	12	M10	0.11
LDC204	S	66.27	24	45	60	35	6.3	12	M10	0.07
LDC450	R/F/S	101.60	28	50	64	70	6.3	12	M10	0.18
LDC650	R/F/S/M	152.40	32	50	64	90	6.3	12	M10	0.23
LDC214	R/S/M	101.60	35	55	73	80	7.9	15	M12	0.28
LDC205	S	78.11	30	55	73	45	7.9	12	M10	0.13
LDC6205	R/F/S/M	152.40	38	60	79	100	7.9	15	M12	0.37
LDC212	R/S/M	152.40	45	65	83	100	9.5	15	M12	0.47

鏈條型號		P	S	2C	2X	N	T	O	螺栓尺寸	平均每個的附加重量 kg
鏈條尺寸	滾子形式	P	S	2C	2X	N	T	O	螺栓尺寸	平均每個的附加重量 kg
LDC430	R/S	101.6	22	80	108	70	4.8	12	M10	0.22
LDC204	S	66.27	24	90	120	35	6.3	12	M10	0.14
LDC450	R/F/S	101.6	28	100	128	70	6.3	12	M10	0.36
LDC650	R/F/S/M	152.4	32	100	128	90	6.3	12	M10	0.44
LDC214	R/S/M	101.6	35	110	146	80	7.9	15	M12	0.56
LDC205	S	78.11	30	110	146	45	7.9	12	M10	0.26
LDC6205	R/F/S/M	152.4	38	120	158	100	7.9	15	M12	0.74
LDC212	R/S/M	152.4	45	130	166	100	9.5	15	M12	0.94

鏈條型號		P	S	C	X	K	N	T	O	螺栓尺寸	平均每個的附加重量 kg
鏈條尺寸	滾子形式	P	S	C	X	K	N	T	O	螺栓尺寸	平均每個的附加重量 kg
LDC430	R/S	101.60	22	40	54	40	70	4.8	12	M10	0.11
LDC204	S	66.27	24	45	60	35	55	6.3	12	M10	0.11
LDC450	R/F/S	101.60	28	50	64	40	70	6.3	12	M10	0.18
LDC650	R/F/S/M	152.40	32	50	64	60	90	6.3	12	M10	0.22
LDC214	R/S/M	101.60	35	55	73	40	80	7.9	15	M12	0.28
LDC205	S	78.11	35	60	75	30	65	7.9	12	M10	0.22
LDC6205	R/F/S/M	152.40	38	60	79	60	100	7.9	15	M12	0.37
LDC212	R/S/M	152.40	45	65	83	60	100	9.5	15	M12	0.47

鏈條型號		P	K	T	Q1	Q2	A	O	安裝螺栓最大長度		螺栓尺寸
鏈條尺寸	滾子形式	P	K	T	Q1	Q2	A	O	外鏈節	內鏈節	螺栓尺寸
LDC650	R/S/M	152.4	60	6.3	28.5	21.5	20	12	49	35	M10
LDC6205	R/S/M	152.4	50	7.9	35.5	26.5	16	15	63	45	M12

鏈條型號		P	V	K	Y	T	Q	A	O	螺栓尺寸	每2L帶一個附件時的重量 kg/m
鏈條尺寸	滾子形式	P	V	K	Y	T	Q	A	O	螺栓尺寸	S滾子	M滾子
LDC650	S/M	152.4	110	75	70	6.3	28.5	20	12	M10	7.5	7.9
LDC6205	S/M	152.4	110	75	70	7.9	35.5	26	15	M12	11.2	11.5
