產品中心

STL系列錐套 II

錐套是一種歐美國家普遍使用的新型機械傳動聯接部件，具有標準化程度高、精度高、結構緊湊、安裝拆卸方便等特點。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 錐套是一種歐美國家普遍使用的新型機械傳動聯接部件。

◎ 通過8度外錐面與皮帶輪、鏈輪及其他傳動件內錐面壓緊聯接，使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。

◎ 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。

◎ 錐套主要有TB錐套、QD錐套和STB錐套之分，錐套與皮帶輪相配處的孔都是半邊的，并且錐套上的兩個光孔與帶輪上的兩個螺紋孔分別組成了一個

完整的孔，錐套上的一個螺紋孔又與皮帶輪上的一個光孔組成了一個完整的孔。

◎ 在裝配時，將兩個螺釘上在皮帶輪的兩個螺紋孔中，隨著螺釘在皮帶輪上的螺紋孔中不斷擰緊，螺紋作用將螺釘推向皮帶輪上錐孔的小端，而錐形套上的兩個光孔并沒有完全加工穿，這樣，當螺釘?shù)念^部抵住光孔的底部時，就將力傳遞給了錐套，錐套就相對于皮帶輪向皮帶輪錐孔的小端運動，這時因為錐度的原因，錐套的就不斷包緊軸，而軸又反作用于錐套，再作用于皮帶輪。這樣皮帶輪、錐套以及軸就緊密的組裝在一起了。

◎ 反之，在拆卸時，將從皮帶輪螺紋孔中退出的螺釘用一顆上在錐套上的螺紋孔中，在不斷擰緊的過程中，螺釘也是向著皮帶輪錐孔小端方向運動，當螺釘頭部抵住皮帶輪光孔的底部時，將力傳遞給皮帶輪，這時皮帶輪就相對于錐套向皮帶輪錐孔小端方向運動，這樣，皮帶輪與錐套間就脫離開來，而錐套也因為失去了來自于皮帶輪錐孔的約束力，加上自身恢復圓度的一點彈性，也與軸脫離開來。
當錐套將皮帶輪與軸連接在一起時，就形成了一個過盈配合的連接體。錐套內孔與軸有鍵連接，是通過鍵來傳遞轉矩和力的。錐套與皮帶輪間雖然沒有鍵連接，但是接合面存在正壓力，產生的摩擦力就可以傳遞轉矩和力了。

特點

◎ 標準化程度高、精度高、結構緊湊、安裝拆卸方便。

◎ 通用性互換性很好，適用各種場合。

◎ 大大提高傳動件使用壽命，降低維修費用，節省時間。

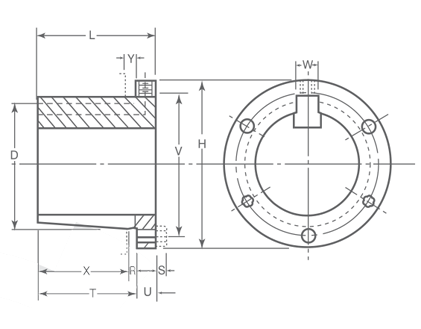

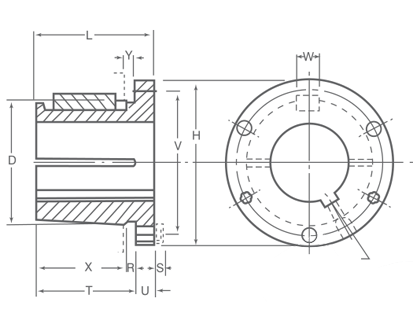

P-R型號規格尺寸

型號規格

尺寸

孔徑范圍

螺栓

重量

扭矩

Large End

Small End

數量

尺寸

Lbs.

1 15/16

13/32

1 17/32

1.9375

1.8555

2 7/16

3/8"

1 5/16

7/32

1/4

1/2 - 1 7/16

5/16 x 1

1.3

192

2 15/16

13/32

2 17/32

1.9375

1.793

2 7/16

3/8

2 5/16

7/32

1/4

3/4 - 1 7/16

5/16 x 1

1.5

192

4 7/16

13/32

4 1/32

1.9375

1.6993

2 7/16

3/8

3 13/16

7/32

1/4

1 1/8 - 1 3/8

5/16 x 1

192

1 15/16

1/2

1 7/16

2.625

2.5567

3 11/16

3 1/8

1/2

1 3/16

7/32

1/4

1/2 1 - 1 5/16

5/16 x 1 1/4

1.8

192

2 1/2

17/32

1 31/32

2.875

2.7657

4 1/8

3 3/8

1/2

1 3/4

7/32

9/32

3/4 - 2 1/16

3/8 x 1 1/4

3.5

348

3 1/2

17/32

2 31/32

2.875

2.7032

4 1/8

3 3/8

1/2

2 3/4

7/32

9/32

1" - 2 1/16

3/8 x 11/4

4.5

348

17/32

4 15/32

2.875

2.6094

4 1/8

3 3/8

1/2

4 1/4

7/32

9/32

1 3/8 - 2 1/16

3/8 x 1 1/4

5.5

348

2 7/8

5/8

2 1/4

3.875

5 3/8

4 5/8

3/4

1/4

9/32

1 1/8 - 2 13/16

3/8 x 1 3/4

7.5

348

4 7/8

5/8

4 1/4

3.75

5 3/8

4 5/8

3/4

1/4

9/32

1 3/8 - 2 13/16

3/8 x 1 3/4

348

型號規格

尺寸

孔徑范圍

螺栓

重量

扭矩

Large End

Small End

數量

尺寸

Lbs.

1 15/16

13/32

1 17/32

1.9375

1.8555

2 7/16

3/8"

1 5/16

7/32

1/4

1 1/2 - 1 3/4

5/16 x 1

1.3

192

2 15/16

13/32

2 17/32

1.9375

1.793

2 7/16

3/8

2 5/16

7/32

1/4

1 1/2 - 1 3/4

5/16 x 1

1.5

192

4 7/16

13/32

4 1/32

1.9375

1.6993

2 7/16

3/8

3 13/16

7/32

1/4

1 5/8

5/16 x 1

192

1 15/16

1/2

1 7/16

2.625

2.5567

3 11/16

3 1/8

1/2

1 3/16

7/32

1/4

2 - 2 7/16

5/16 x 1 1/4

1.8

192

2 1/2

17/32

1 31/32

2.875

2.7657

4 1/8

3 3/8

1/2

1 3/4

7/32

9/32

2 1/8 - 2 11/16

3/8 x 1 1/4

3.5

348

3 1/2

17/32

2 31/32

2.875

2.7032

4 1/8

3 3/8

1/2

2 3/4

7/32

9/32

2 1/8 - 2 5/8

3/8 x 11/4

4.5

348

17/32

4 15/32

2.875

2.6094

4 1/8

3 3/8

1/2

4 1/4

7/32

9/32

2 1/8 - 2 1/2

3/8 x 1 1/4

5.5

348

2 7/8

5/8

2 1/4

3.875

5 3/8

4 5/8

3/4

1/4

9/32

2 7/8 - 3 3/4

3/8 x 1 3/4

7.5

348

4 7/8

5/8

4 1/4

3.75

5 3/8

4 5/8

3/4

1/4

9/32

2 7/8 - 3 5/8

3/8 x 1 3/4

348

※ 單位inch。

1 inch=25.4mm，1 mm=0.03937 inches，1 pound=0.4536kg，1 kg=2.2046 pounds。
